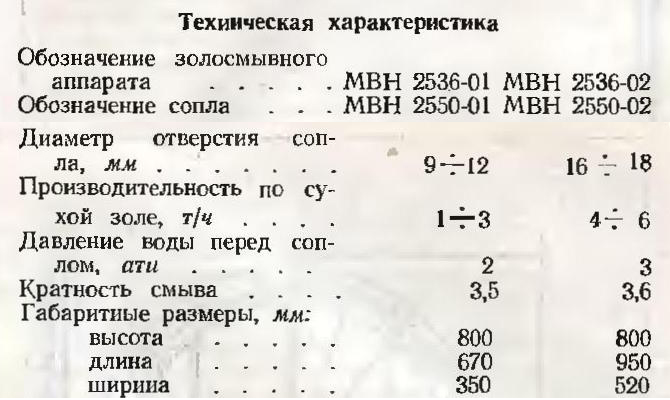

Золосмывной аппарат (рис. 96) предназначен для непрерывного или периодического смыва золы из зольных бункеров и газоходов стационарных паровых котлов. Применение золосмывных аппаратов рекомендуется в системе гидрозолоудаления низкого давления при установке за котлами сухих батарейных золоуловителей. Присоединение золосмывного аппарата к газоходам. находящимся под разряжением, благодаря наличию в аппарате постоянного уровня воды — гидрозатвора — дополнительных присосов воздуха в газоход не вызывает.

Золосмывной аппарат состоит из следующих основных частей: цилиндрического корпуса с отсеком гидрозатвора в нижней части, сливного патрубка, крышки, патрубка и сопла для подвода воды. В крышке цилиндрического корпуса аппарата при монтаже вырезается отверстие для присоединения золоспускной трубы от бункера. В золовой течке бункера или на трубе предусматривается устройство для отключения подачи золы.

Гидрозатвор для исключения присосов воздуха создается за счет разницы уровней сливного патрубка и нижнего обреза цилиндрического корпуса, который находится под водой. Для устойчивой работы гидрозатвора принят размер 50 мм, однако, если он недостаточен, высоту сливного патрубка увеличивают, но не более чем на 30 мм.

Сопло на водоподводящей трубе рассверливается при монтаже на требуемую производительность. Диаметры отверстий в соплах, поставляемых с золосмывными аппаратами, определены по наименьшей производительности.

Патрубок водоподводящей трубы с соплом вводится в корпус аппарата тангенциально и под углом вниз, что создает вращательное движение пульпы для устранения отложений золы и забивания аппарата. Золовая пульпа выливается через сливной патрубок в зольный канал.

Золосмывной аппарат поставляется комплектно в собранном виде. Внутренние и наружные поверхности аппарата окрашиваются битумным лаком.

Изготовитель — Кусинский машиностроительный завод Южно-Уральского совнархоза.
