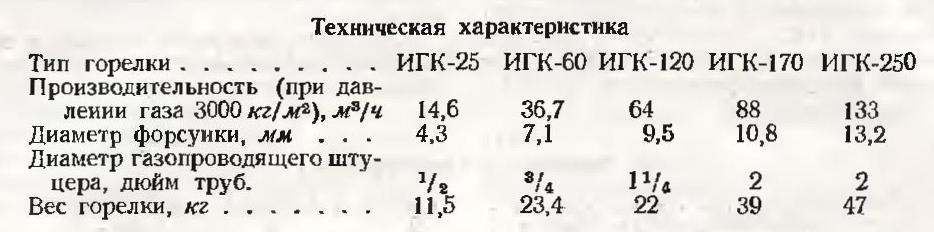

Инжекционные газовые горелки типа ИГКИнжекционные газовые горелки Мосгазпроекта типа ИГК (рис. 72) предназначены для сжигания природного газа в паровых котлах производительностью до 4 т/ч пара. Горелки типа ИГК могут также применяться на котлах ДКВР-2,5, ДКВР-4. Они устанавливаются на фронтовой стене в количестве до 3 шт. Особенностью инжекционных горелок среднего давления типа ИГК является подсос из окружающей атмосферы и инжекция в топку котла воздуха, необходимого для сгорания газа, за счет энергии подаваемого газа при давлении 1000 кг/м2 и выше. Номинальное давление газа перед горелками — 3000 кг/м2. Дутьевой вентилятор при этих горелках к котлу не устанавливается, поэтому дополнительный расход электроэнергии на дутьё не производится.
Инжекционная горелка типа ИГК состоит из форсунки, смесителя, пластинчатого стабилизатора и регулятора подсасываемого воздуха. Конструктивно смеситель выполняется в виде конфузора, прямой или изогнутой под углом 90° трубы и диффузора. Форсунка из нескольких сопел или одного сопла устанавливается строго по центру конфузора. Регулятор подсасываемого воздуха выполняется в виде перемещаемого вручную глушителя. Пластинчатый стабилизатор устанавливается на выходе смеси газа и воздуха в топку. Стабилизатор изготавливается из тонких пластинок из жаропрочной стали, набираемых в виде решётки на каркасе из прутков. Стабилизатор обеспечивает устойчивую работу горелок и предотвращает проникновение пламени внутрь горелки и отрыв пламени в широком диапазоне нагрузок.
Изготовитель — Московский газовый завод
