Топка для древесных отходов системы Померанцева

  Главная      Учебники - Котлы     Паровые котлы малой мощности, котлы-утилизаторы и вспомогательное оборудование котельных

 поиск по сайту





















содержание   ..  60  61  62  63  64  65  66  67  68  69  70  ..

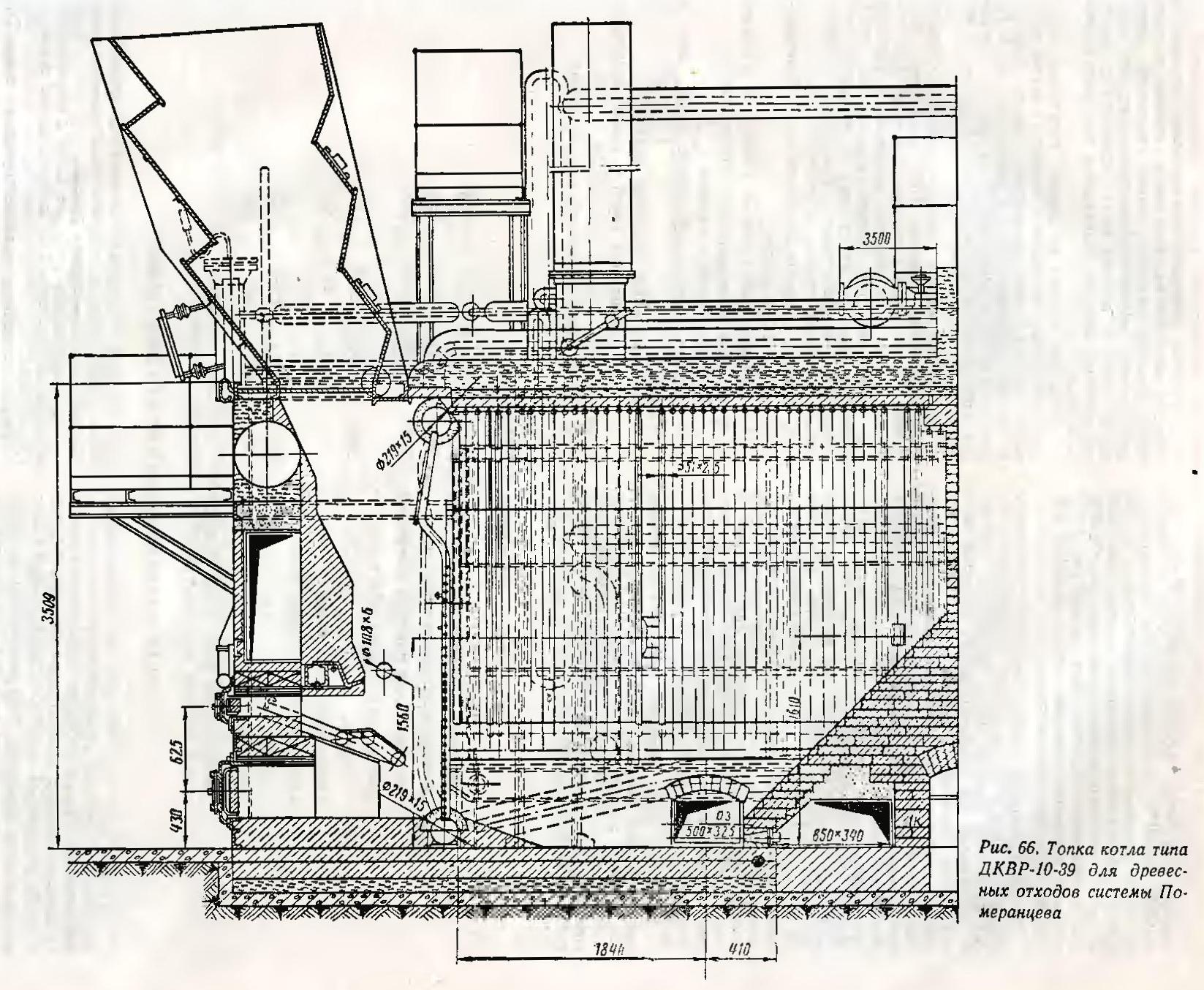

Топка системы Померанцева (рис. 66) разработана ЦКТИ для сжигания древесных отходов — рубленой щепы, опилок, дробленых реек и горбылей, коры и пр., а также кускового торфа с присадкой фрезерного торфа.



Топка Померанцева выпускается с котлами ДКВР паропроизводительностью до 10 т/ч. Особенностью топочного устройства Померанцева является сжигание топлива в зажатом слое, через который продувается подогретый до 200—250°С воздух с напором от дутьевого вентилятора не менее 150 кг/м2.

Схема топки для сжигания древесных отходов системы Померанцева

Процесс горения топлива в топке Померанцева происходит весьма форсированно, с большим тепловым напряжением зеркала горения решётки. Поэтому это топочное устройство получило название «топка скоростного горения».

Топка скоростного горения выполняется, так же как и торфяная топка Шершнева, в виде предтопка котла со специальным фронтовым экраном, образующим зажимающую решётку. Для устройства топки скоростного горения к старым котлам требуется разработка проектной документации.

Топка скоростного горения системы Померанцева состоит из двух камер-предтопка, расположенного перед фронтовым экраном котла, и камеры горения, расположенной, как и обычно, между боковыми экранами котла. Предтопок выполнен в виде шахты, выкладываемой из кирпича и имеющей наклонную фронтовую кирпичную стену, опирающуюся на охлаждаемую поперечную балку и кирпичный свод зольника. Наклонная фронтовая стена и поперечная балка образуют пережим для топлива у средней части зажимающей решётки. Зажимающая решётка на котлах ДКВР-6,5 и ДКВР-10 выполняется из стальных труб фронтового экрана с приварными шипами диаметром 12 мм и длиной 25 мм с шагом 80 мм. Шипы располагаются в плоскости экранных труб, обеспечивают задержку топлива на решётке и предотвращают унос мелочи через щели между трубами. Зажимающая решётка для старых котлов может выполняться из кирпича. Живое сечение зажимающей решётки для прохода воздуха составляет около 30% от её общей площади.

В нижней части предтопка, куда подается первичный воздух для горения, имеется нижний пережим для топлива, выполненный из поперечных (охлаждаемой и футерованной) балок. Нижний пережим способствует поддержанию ровного слоя топлива на решётке толщиной 400—500 мм.

Загрузочное устройство для древесных отходов и торфа выполняется над предтопком обычно в виде подсушивающей шахты. Предтопок скоростной топки работает под давлением и для предотвращения дымления шахты ее верхняя часть соединяется с основной топочной камерой, находящейся под разрежением 4—5 кг/м2.

Шахта для топлива на стыке с предтопком имеет штыковой затвор, посредством которого в случае необходимости может быть прекращена подача топлива. В потолке предтопка имеются шуровочные люки. На фронтовой части зольника предтопка имеются дверцы для наблюдения за процессом горения топлива и выгреба золы.

Камера горения или топочная камера собственно котла выполняется на котлах ДКВР как обычно с кирпичной стенкой перед кипятильным пучком. Под топочной камеры выкладывается наклонным к середине, где установлены сопла вторичного воздушного дутья. Вторичное дутье создает лучшее перемешивание топочных газов и обеспечивает дожигание продуктов неполного горения топлива на решётке.

В комплект поставки скоростной топки Померанцева к котлам ДКВР входят:

1. Фронтовой экран с нижней камерой и с шипами на трубах (как дополнительный узел котла).
2. Поперечные балки предтопка.
3. Фронтовые дверки, шуровочиые лючки, лазы и гляделки.
4. Штыковой затвор топливной шахты.
5. Воздухоподводящий короб и сопла вторичного дутья.
6. Каркас топки (вместе с каркасом котла).

Основные технические характеристики топок для сжигания древесных отходов системы Померанцева

Металлические узлы топки Померанцева поставляются вместе с котлом и изготавливаются Бийским котельным заводом.
