IV. Топочные устройства котлов

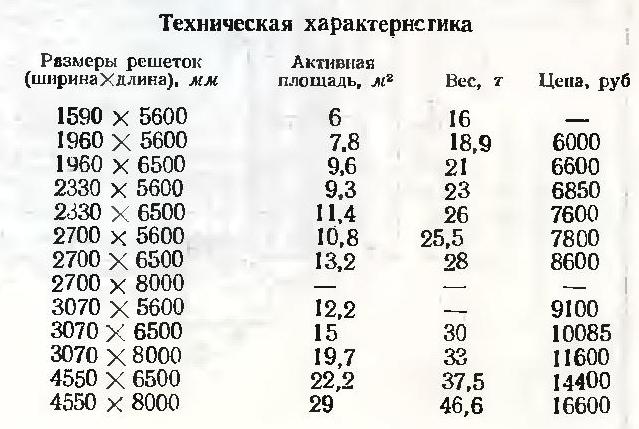

Механическая топка типа ЧЦР (рис. 57) является цепной решёткой прямого хода с полотном из чешуйчатых колосников и устанавливается под котлами ДКВР, ТС и СУ для слоевого сжигания грохоченых антрацитов марок АС и AM. Движение колосникового полотна решёток происходит от фронта котлов в глубь топочной камеры, шлак и зола сбрасывается с решётки в задней части топки.

Применение цепных решёток позволяет полностью механизировать подачу топлива в топочную камеру, его сжигание, удаление шлака и золы из топки. Установочные и присоединительные размеры механических решёток унифицированы, что позволяет применять к ним различные топливоподающие устройства.

Механические топки ЧЦР рекомендуются для котлов ДКВР паропроизводительностью 10 и 20 т/ч и снабжаются для подачи топлива угольным ящиком.

Регулирование подачи топлива на решётку и в топку производится в зависимости от нагрузки котла посредством топливоподающего устройства и изменения скорости хода решётки. Подвод воздуха для горения топлива производится через подрешёточное пространство, разделенное на зоны.

Конструктивно решётка представляет собой замкнутое полотно из беспровальных чешуйчатых колосников. Живое сечение колосникового полотна для прохода воздуха составляет 7—8%. Опорная рама решётки с верхними направляющими и элементами боковых и междузонных уплотнений, а также опорные катки нижней ветви полотна охлаждаются воздухом от дутьевого вентилятора, подаваемым в зоны подколосникового пространства. Ходовая часть цепной решётки состоит из чугунных колосников и плоских звеньев цепи, ведущего переднего вала со звездочкой, ведомого заднего вала с опорным барабаном и приводного топочного редуктора (рис. 58) типа ТР-1 или ТР-3. Чешуйчатые колосники по своей форме и взаимному расположению обеспечивают минимальный провал топлива.

Для удаления шлака с заднего конца решётки предусмотрен скребковый шлакосниматель, установленный на поперечной опорной балке.

Топочный редуктор состоит из коробки скоростей, наружной шестеренчатой пары и червячной пары. Редуктор TP-1 устанавливается с решеткам шириной до 2700 мм, редуктор ТР-3 — с решётками шириной свыше 2700 мм. Редукторы комплектуются четырехскоростными электродвигателями типа АО-52 и АО-63.

Допускается комплектовать топочные редукторы электродвигателями серии А-61 и А-52.

Скорость движения колосникового полотна решётку может регулироваться от 1,98 до 14,4 м/ч. Это обеспечивается изменением оборотов выходного вала топочного редуктора путем переключения коробки скоростей редуктора, а также переменным числом оборотов электродвигателя (470, 715, 930 и 1430 об/мин). Редукторы поставляются в собранном виде с установленными на них электродвигателями.

Решётки всех типоразмеров изготовляются правого и левого исполнения, т. е. с расположением привода решётки с правой и левой стороны, смотря с фронта котла.

В комплект поставки решёток типа ЧЦР входят:

1. Рама решётки с направляющими и уплотнительными деталями.
2. Колосниковое полотно
3. Передний и задний валы.
4. Опорные катки.
5. Топочный редуктор с электродвигателем.
6. Шлакосниматель с опорной балкой.
7. Золовой и шлаковый затворы.
8. Клапаны воздухораспределения.
9. Угольный ящик или предтопок.
10. Охладительные панели, не включенные в циркуляцию котла, поставляются по требованию заказчика.
11. Запасные части (колосники, рамки, держатели) поставляются по спецификации завода-изготовителя.

Изготовитель — Кусинский машиностроительный завод.
