Котёл-утилизатор типа УС (рис. 55 и 56) предназначен для получения водяного насыщенного пара за счет использования физического тепла газов из газогенераторов. Котлы-утилизаторы типа УС изготовляются трех типоразмеров: 69-УС, 70-УС и 73-УС.



Котлы-утилизаторы — прямоточные, состоят из трубной радиационной поверхности нагрева, испарительной поверхности нагрева и водяного экономайзера. Между испарительной поверхностью и экономайзером установлен вторичный пароперегреватель редуцированного пара, поступающего от ТЭЦ и использующегося после перегрева для дутья.

Схема прямоточного котла-утилизатора 69-УС

Радиационная поверхность нагрева размещена в стальном кожухе, установленном непосредственно над газогенератором. Остальные поверхности нагрева котла-утилизатора являются конвективными и состоят из пакетов плоских спиральных змеевиков, соединенных последовательно.

Схема прямоточного котла-утилизатора 73-УС

Корпус конвективной шахты котла имеет цилиндрическую форму и устанавливается на металлическую опору рядом с газогенератором. Поток газов из радиационной части котла поступает в конвективную шахту по перепускному газоходу. Движение газов в конвективной части осуществляется сверху вниз.

Питание котлов-утилизаторов типа УС производится конденсатом с небольшой добавкой химически очищенной и деаэрированной воды через водяной экономайзер. Пароводяная смесь из испарительной поверхности поступает в паросепарациониую установку для осушки пара, который направляется затем в пароперегреватель.

Для заказа котла-утилизатора необходимы согласование с заводом-изготовителем технических условий на поставку и представление заявочной спецификации на комплектующее котельно-вспомогательное оборудование.

В объем поставки котла-утилизатора типа УС входят.

1. Трубная радиационная поверхность нагрева.
2. Пакеты труб водяного экономайзера, испарительной поверхности и пароперегревателя с коллекторами.
3. Трубопроводы в пределах котла.
4. Комплект пароводяной арматуры.
5. Паросепарационная установка и растопочный сепаратор.
6. Кожухи газохода радиационной поверхности нагрева и конвективной шахты.
7. Внешние отражательные листы.

Лестницы и площадки, а также обмуровочные и изоляционные материалы в объём поставки не входят.

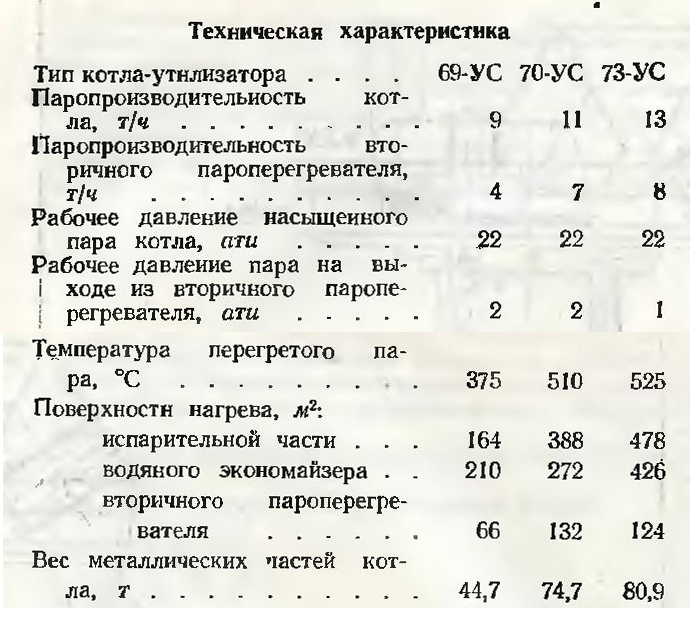

Основные технические характеристики прямоточных котлов-утилизаторов типа УС

Изготовитель — Белгородский котлостроительный завод.
