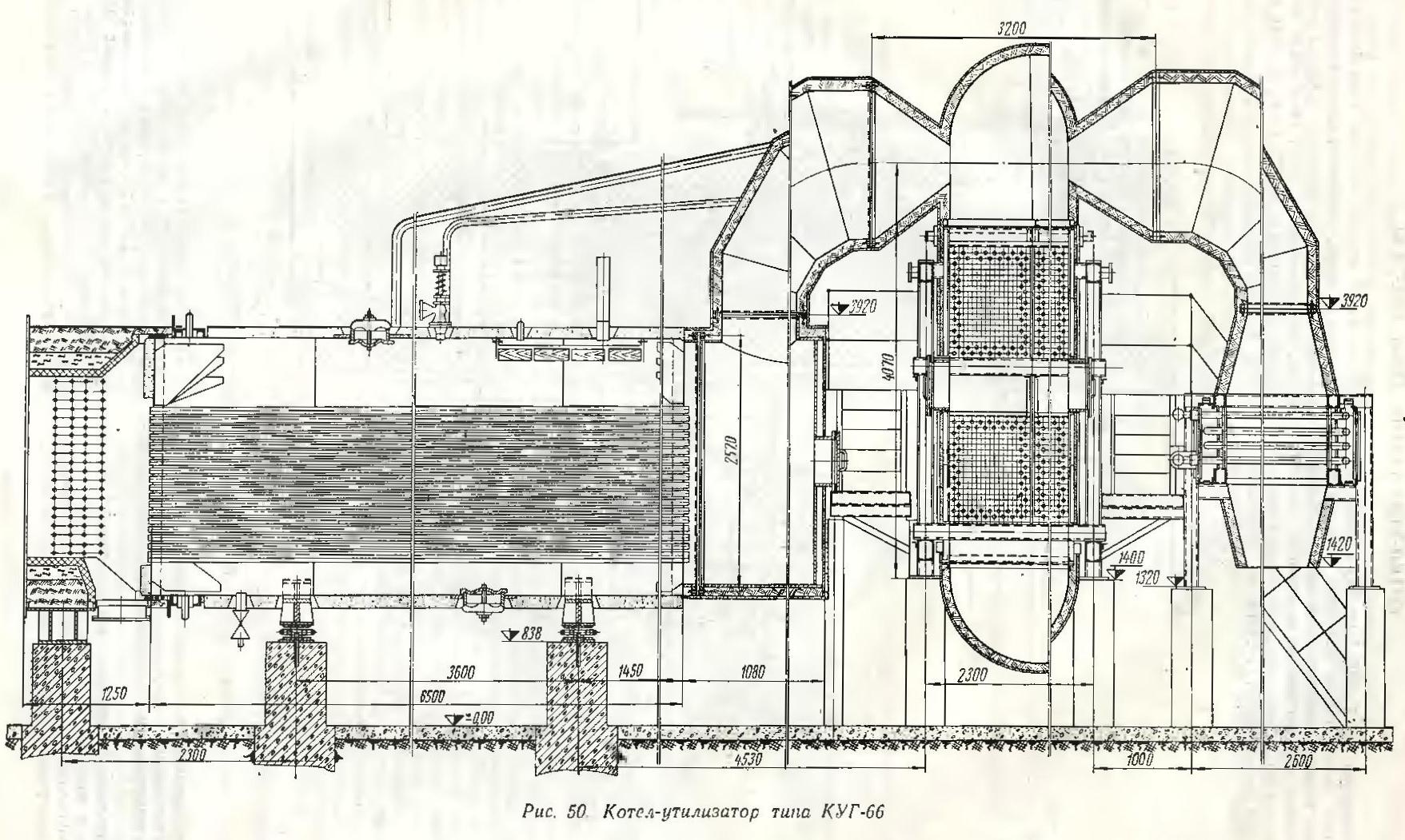

Котёл-утилизатор типа КУГ-66 (рис. 50) предназначен для выработки водяного пара с перегревом за счет использования тепла газов после газовой турбины в установках производства азотной кислоты.

Котёл-утилизатор — газотрубного типа, с пароперегревателем и экономайзером, представляет собой горизонтальный цилиндрический барабан с плоскими торцовыми стенками, в которых завальцованы дымогарные трубы. Для увеличения жесткости торцовых стенок барабана, являющихся трубными решетками, к ним приварены ребра.

Барабан котла-утилизатора оборудован предохранительным клапаном, водоуказательным прибором, верхним и нижним лазовыми затворами, штуцерами для подвода питательной воды, отвода пара и продувки. Внутри барабана смонтировано паросепарационное устройство жалюзийного типа. Барабан устанавливается на фундамент на двух подвижных опорах.

К переднему торцу барабана присоединяется через сальниковый компенсатор входная газовая камера с металлической обшивкой и внутренней футеровкой. Во входной газовой камере установлен пароперегреватель.

К заднему торцу барабана присоединяется на фланцах выходная газовая камера, соединяемая перепускным патрубком с газоходом экономайзера.

Экономайзерная поверхность нагрева состоит из двух частей - гладкотрубного змеевикового экономайзера и чугунного экономайзера из двухметровых литых труб с ребрами. Гладкотрубный экономайзер из стальных труб имеет два пакета змеевиков, перегороженных в средней части вертикальной перегородкой из стального листа. Перегородка направляет газы из верхнего входного короба вниз через переднюю половину гладкотрубного экономайзера, и затем вверх. Из гладкотрубного экономайзера газы по перепускному патрубку поступают в газоход чугунного экономайзера.

Обе части экономайзера имеют свой несущий каркас из стоек и балок. Газоход гладкотрубного экономайзера имеет внутреннюю стальную обшивку. Теплоизоляция газоходов котлоагрегата выполняется при монтаже.

Подвод питательной воды производится к чугунному экономайзеру, затем вода по перепускным трубам поступает в стальной экономайзер, из которого отводится в барабан.

Для заказа котла-утилизатора необходимы согласование с заводом-изготовителем технических условий на поставку и представление заявочной спецификации на комплектующее котельно-вспомогательное оборудование.

В объем поставки котлоагрегата КУГ-66 входят.

1. Барабан в сборе с газовыми трубами, внутренними устройствами, штуцерами и лазовыми затворами.
2. Пакеты змеевиков стального экономайзера и коллекторы.
3. Чугунный экономайзер с коллекторами и соединительными калачами.
4. Трубы пароперегревателя и коллекторы.
5. Трубопроводы в пределах котлоагрегата.
6. Комплект пароводяной арматуры и автоматический регулятор питания.
7. Каркас котлоагрегата и опоры.
8. Газовые камеры и перепускные патрубки.
9. Водоуказательный прибор.
10. Устройство для отбора проб пара и воды.

Изготовитель — Белгородский котлостроительный завод.
