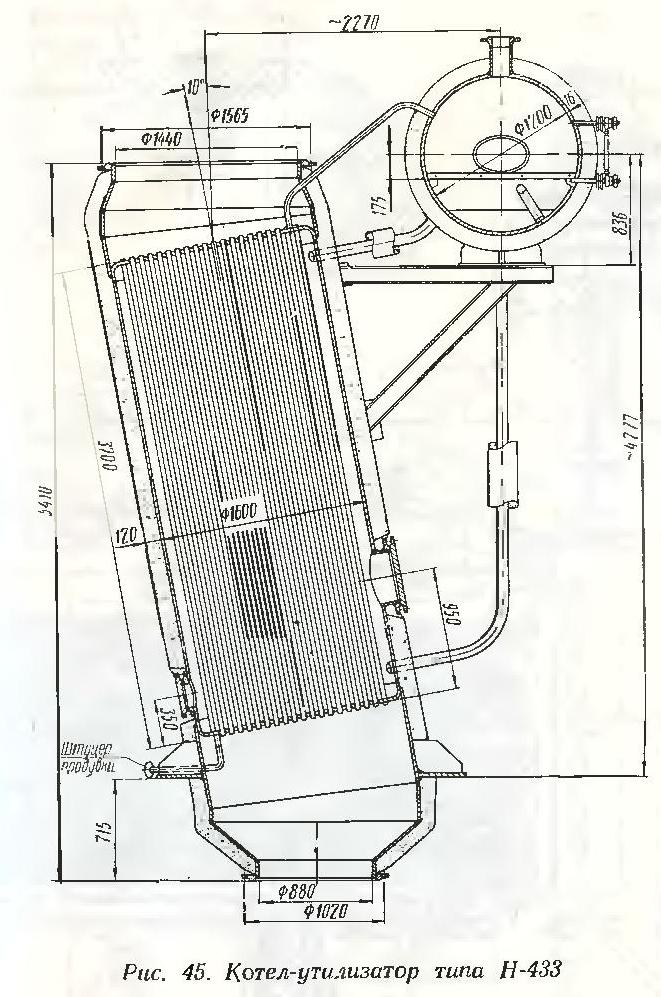

Котёл-утилизатор типа Н-433 (рис. 45) предназначен для выработки насыщенного водяного пара за счет использования тепла конвертированных (влажных) газов химико-технологических установок.

Котёл-утилизатор — вертикальный, газотрубный с естественной циркуляцией, состоит из двух вертикальных газотрубных барабанов и горизонтального барабана-паросборника. Газотрубные барабаны диаметром 1600 мм выполнены в виде цилиндрических корпусов с плоскими торцами, являющимися трубными досками, между которыми установлены газовые трубы. К торцам каждого газотрубного барабана приварены входная и выходная газовые камеры с фланцами для включения в газовый тракт технологической установки. К входным камерам газотрубных барабанов приварены опорные фланцы. Паросборный барабан устанавливается на кронштейнах, приваренных к газотрубным барабанам.

Газотрубные барабаны заполнены водой, испаряемой за счет тепла, проходящего внутри труб газа. Пароводяная эмульсия поступает в паросборный или разделительный барабан, а вода из его нижней части по опускным трубам поступает в нижнюю часть межтрубногo пространства газотрубного барабана.

Паросборный барабан имеет предохранительный клапан, паросепарационное устройство, патрубок для отвода насыщенного пара, штуцеры для подвода питательной воды и присоединения труб непрерывной продувки, водоуказательного прибора. На торцах барабана предусмотрены лазовые затворы. Газотрубные барабаны оборудованы штуцерами для периодической продувки и люками. Корпус барабанов теплоизолируется при монтаже асбозуритом, толщиной слоя 120 мм.

В комплект поставки котла-утилизатора типа Н-433 входят.

1. Два газотрубных барабана в сборе с трубами, люками, входными и выходными газовыми камерами.
2. Паросборный барабан в сборе с внутрибарабанными устройствами и приваренными штуцерами.
3. Трубопроводы в пределах котла-утилизатора.
4. Комплект арматуры.
5. Водоуказателыгый прибор.
6. Опоры и крепежные детали.

Изоляционный материал в объем поставки не входит.

Изготовитель — Белгородский котлостроительный завод.
