Котёл-утилизатор типа РКУ-23/40 (рис. 36) предназначен для выработки перегретого водяною пара энергетических параметров за счет тепла отходящих газов цинковых плавильных печей, а также для подогрева воздуха, идущего на горелочные устройства плавильной печи.



Котёл - утилизатор — вертикально-водотрубный, однобарабанный, с естественной циркуляцией, состоит из радиационной экранированной трубами камеры, пароперегревателя, водяного экономайзера и воздухоподогревателя. Компоновка котла-утилизатора выполнена по П-образной схеме, циркуляционный контур имеет три ступени испарения.

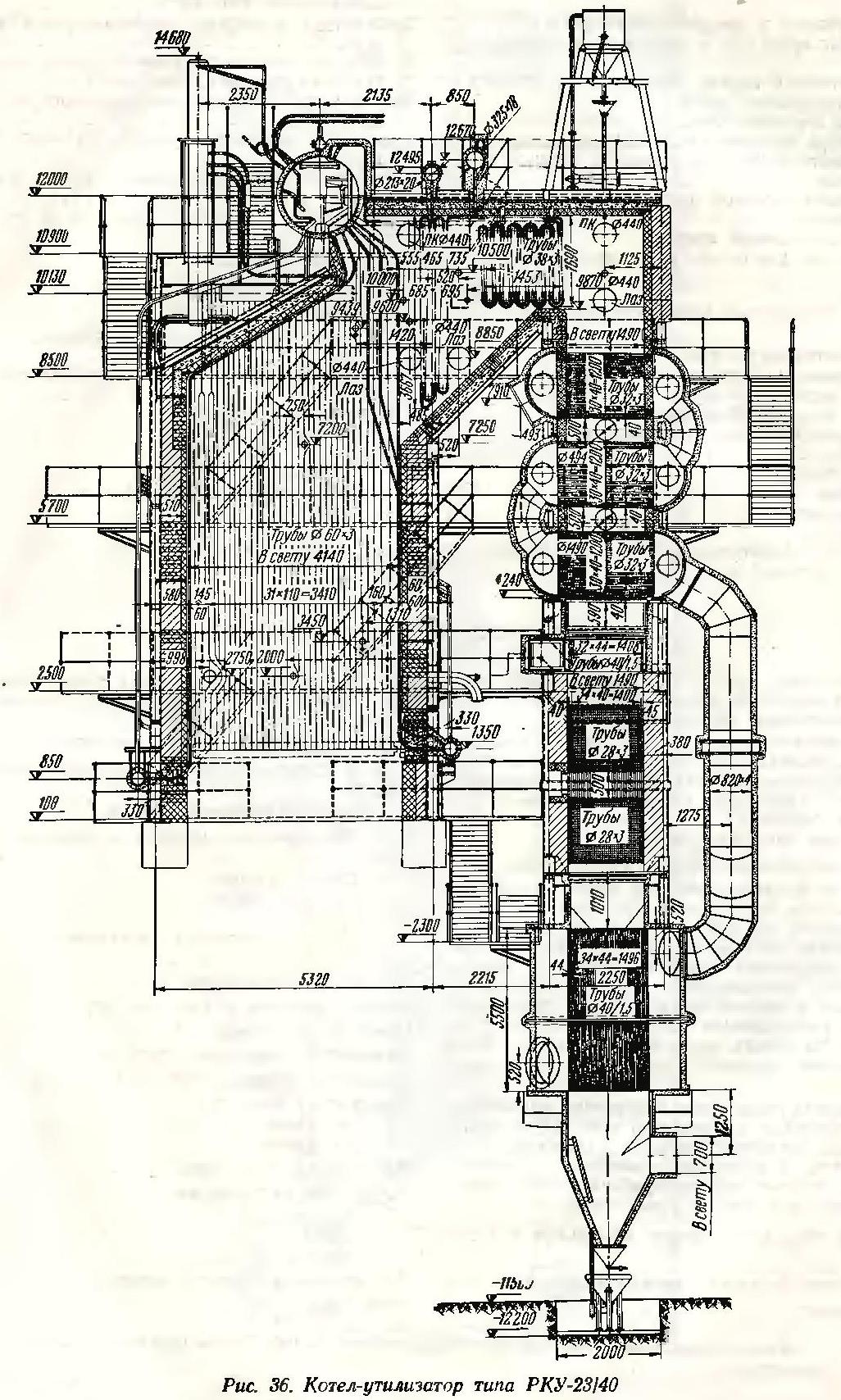

Схема однобарабанного вертикально-водотрубного котла-утилизатора РКУ-23/40

Барабан котлоагрегата установлен на каркасе над камерой радиационного теплообмена и оборудован внутрибарабанными паросепарационными циклонами, парозаборным потолком, продувочным устройством, предохранительными клапанами и водоуказательным прибором. В сферических днищах на торцах барабан имеет лазовые затворы.

Радиационная камера котла-утилизатора — вертикальная, прямоугольной формы, размерами 4140x4400 мм, экранирована трубами диаметр. 50x3 мм. Газ поступает в камеру снизу по примыкающему по всему периметру камеры газоходу и выходит вверху в газоход пароперегревателя через трехрядный фестон, который образован разведенными трубами заднего экрана. Фронтовой и задний экраны имеют только нижние коллекторы, верхние концы труб экранов включены в барабан и закреплены посредством развальцовки. Боковые экраны имеют нижние и верхние коллекторы. Пароводяная смесь от боковых экранов поступает в выносные паросепарационные циклоны ступенчатого испарения. В углах камеры тангенциально установлены четыре трубных горелки для сбросного топлива — угольной пыли.

Пароперегреватель котла-утилизатора — двухступенчатый, змеевики подвешены вертикально. Трубы змеевиков первой ступени пароперегревателя присоединены непосредственно к барабану. Промежуточный коллектор пароперегревателя выполнен как поверхностный пароохладитель для защиты металла труб второй ступени от перегрева. Охлаждение пара в пароохладителе производится питательной водой. Коллекторы пароперегревателя установлены на каркасе потолочного перекрытия поворотной камеры котлоагрегата.

Экономайзер — одноступенчатый, из гладкотрубных змеевиков, установлен между ступенями воздухоподогревателя. Экономайзер состоит из двух пакетов и выполнен нз труб диаметр. 28х3 мм. Коллекторы экономайзера установлены на боковой стороне конвективной шахты. Воздухоподогреватель для технологических нужд выполнен высоконапорным.

В связи с высоким подогревом воздуха (до 500°С) за пароперегревателем в конвективной шахте установлена вторая ступень воздухоподогревателя из трёх ходов по воздуху.

Первая ступень воздухоподогревателя имеет также три хода, установлена за экономайзером и имеет обычную компоновку: воздух омывает снаружи вертикальные трубы диаметр. 40х1,5 мм, а газы проходят внутри труб. Вторая ступень высоконапорного воздухоподогревателя выполнена из труб диаметр. 32x3 мм, установленных горизонтально. Газы во второй ступени омывают трубы снаружи, а воздух проходит внутри труб.

Между второй ступенью высоконапорного воздухоподогревателя и экономайзером установлен одноходовой низконапорный подогреватель сбросного воздуха, который идет на горелки котлоагрегата. Низконапорный воздухоподогреватель выполнен из вертикальных труб диаметр. 40х1,5 мм.

Поверхности нагрева конвективной шахты котлоагрегата оборудованы установкой дробевой очистки. Дробь подается эжектором из сборного бункера под шахтой по трубам в верхний бункер, откуда самотеком поступает к двум разбрасывателям, установленным в верхней части газохода, и рассыпается по всей ширине шахты. Экраны радиационной камеры, пароперегреватель и фестон для очистки от отложений оборудованы аппаратами паровой обдувки.

Каркас котла-утилизатора состоит из металлических колонн, балок и ферм. Панели ферм имеют наружную обшивку из стального листа. Обмуровка стен радиационной камеры и пароперегревателя выполнена из шамотного и красного кирпича, стены и перепускные воздушные короба воздухоподогревателя изолируются асбозуритом.

Для заказа котла-утилизатора типа РКУ-23/40 необходимы согласование с заводом-изготовителем технических условий на поставку и представление заявочной спецификации на комплектующее котельно-вспомогательное оборудование.

В объем поставки котлоагрегата входят:

1. Барабан с внутренними паросепарационными циклонами, продувочным устройством, штуцерами и лазовыми затворами.
2. Трубы и коллекторы экранов.
3. Змеевики пароперегревателя, пароохладитель и выходной коллектор со штуцерами.
4. Выносные паросепарационные циклоны с трубопроводами к ним.
5. Пакеты змеевиков экономайзера и коллекторы со штуцерами.
6. Трубопроводы в пределах котлоагрегата.
7. Комплект арматуры и автоматический регулятор питания.
8. Металлический каркас котлоагрегата, обшивка и перепускные воздушные короба.
9. Горелки сбросного топлива.
10. Гарнитура котлоагрегата: лазы, люки, гляделки.
11. Комплект обдувочных устройств экранов и пароперегревателя.
12. Установка дробевой очистки конвективных поверхностей нагрева.
13. Водоуказательный прибор.
14. Устройство для отбора проб пара и воды.

Основные технические характеристики однобарабанного вертикально-водотрубного котла-утилизатора РКУ-23/40

Изготовитель — Белгородский котлостроительный завод.
