Котёл-утилизатор типа 50-39У (рис. 35) предназначен для выработки перегретого водяного пара энергетических параметров за счет использования тепла отходящих газов отражательных медеплавильных пеней. Установка котла-утилизатора производится на обводном газоходе борова медеплавильной печи, так что предусматривается возможность пропуска газов мимо котла.



Котёл-утилизатор — однобарабанный с радиационной экранированной камерой, выполнен по П-образной компоновке с невысоким дополнительным третьим газоходом. Радиационная камера имеет сплошные экраны из труб ∅60x3 мм на всех стенах. На фронтовой стене предусмотрены два окна для ввода газов в камеру. Трубы фронтового экрана разведены в три ряда вокруг окон. Трубы фронтового и заднего экранов в нижней части камеры образуют холодную воронку, служащую для оседания и удаления частиц уноса. На выходе газов из камеры в верхней части перед газоходом пароперегревателя трубы заднего экрана разведены в четырехрядный фестон.

Схема однобарабанного котла-утилизатора с радиационной экранированной камерой 50-39У

Пароперегреватель котла-утилизатора — конвективный, двухступенчатый, выполнен из вертикально расположенных змеевиков. Коллекторы пароперегревателя установлены на потолочном перекрытии. В выходном коллекторе I ступени пароперегревателя установлены змеевики поверхностного пароохладителя, охлаждаемые питательной водой.

Водяной экономайзер кипящего типа, двухступенчатый, изготовляется из труб ∅32x3 мм. Змеевики первой ступени водяного экономайзера собраны в два пакета, а второй ступени — в три пакета, опирающиеся на охлаждаемые балки.

Котёл-утилизатор для дополнительного использования тепла газов оборудован воздухоподогревателем. Воздухоподогреватель трубчатый расположен в «рассечке» экономайзера. Нагретый воздух от воздухоподогревателя подается к горелочным устройствам обжиговой печи, что повышает температуру факела и позволяет экономить топливо.

Барабан котла-утилизатора внутренним диаметром 1600 мм оборудован паросепарационными устройствами, состоящими из внутрибарабанных циклонов, погруженного под уровень воды перфорированного листа и пароприемного жалюзийного лабиринта. В целях уменьшения потерь тепла с продувкой при питании котла с большой добавкой химически очищенной воды в котле-утилизаторе применена трехступенчатая схема испарения. Испарительные поверхности, присоединенные к барабану, составляют первую ступень; к внутрибарабанным циклонам — вторую ступень; присоединенные к выносным паросепарационным циклонам — третью ступень, из которой осуществляется непрерывная продувка котловой воды.

Каркас котла-утилизатора выполнен из металлических колонн, балок и ферм. Обмуровка котла — трехслойная: из шамотобетона, легкого днатомобетона и шлаковаты. Снаружи обмуровки к каркасу приваривается стальная обшивка, обеспечивающая плотность камеры и газоходов.

Котел-утилизатор снабжается предохранительными клапанами, регулирующей и запорной арматурой, устройствами для проб пара и воды, термопарами, манометрами и указателями уровня воды.

Обдувка поверхностей нагрева производится паром. На стенах экранов установлено двенадцать обдувочных аппаратов ОПР-5, а для обдувки пароперегревателя и экономайзера установлены двадцать шесть аппаратов ОПК-7.

В объем поставки котлоагрегата типа 50-39У входят:

1. Барабан с внутренними устройствами, штуцерами и лазовыми затворами.
2. Трубы экранов и коллекторы со штуцерами.
3. Пароперегреватель и коллекторы с пароохладителем.
4. Пакеты змеевиков экономайзера и коллекторы.
5. Кубы трубчатого воздухоподогревателя.
6. Трубопроводы в пределах котла.
7. Комплект пароводяной арматуры и автоматический регулятор питания.
8. Металлоконструкции котла: каркас, обшивка, воздушные перепускные короба.
9. Гарнитура котла: люки, лазы и гляделки.
10. Комплект обдувочных аппаратов.
11. Устройства для отбора проб пара и воды.

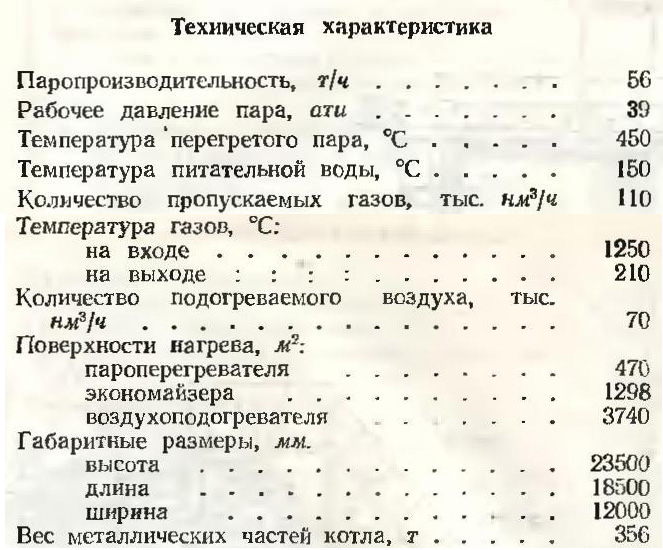

Основные технические характеристики котла-утилизатора однобарабанного с радиационной экранированной камерой 50-39У

Изготовитель — Белгородский котлостроительный завод.
