Котел-утилизатор типа УКЦМ-40/14 (рис. 34) предназначен для выработки насыщенного водяного пара за счет использования тепла отходящих газов и дожигания окиси углерода шлаковозгоночных печей свинцово-цинкового производства.



Котел-утилизатор — однобарабанный, с естественной циркуляцией, имеет П-образную компоновку, состоит из экранированной трубами топочной камеры и конвективной шахты, в которой расположены экономайзер и воздухоподогреватель.

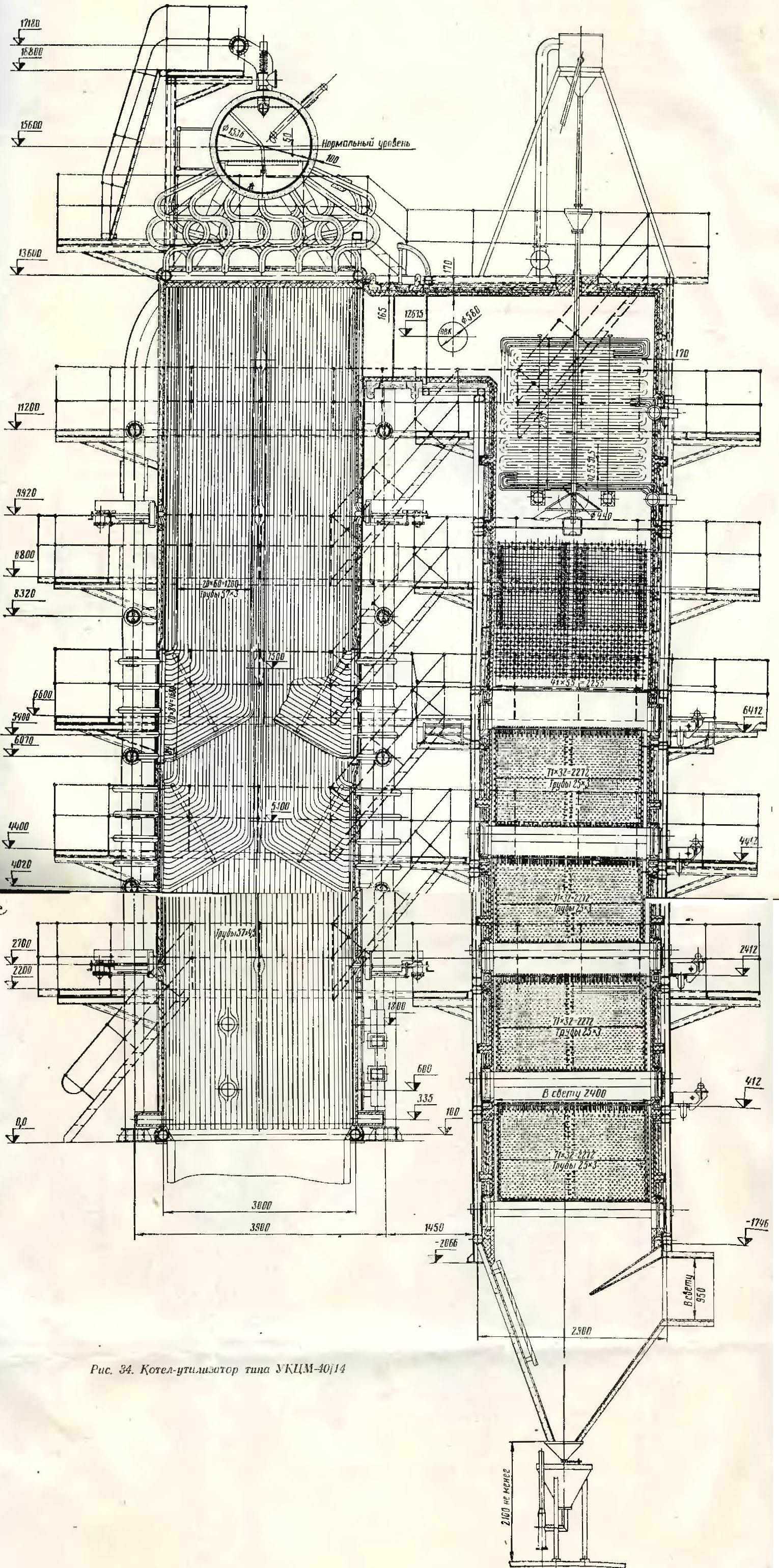

Схема однобарабанного котла-утилизатора с естественной циркуляцией УКЦМ-40/14

Барабан котлоагрегата установлен над топочной камерой и оборудован паросепарационными устройствами — затопленным дырчатым листом и пароприемным потолком, предохранительными клапанами, водоуказательным прибором и продувочной трубой. На торцах барабана в сферических днищах имеются лазовые затворы.

Топочная камера — вертикальная, квадратного сечения размерами 3000x3000 мм со скругленными углами, экранирована трубами диаметр. 57x4,5 мм и диаметр. 57x3 мм. Газ поступает в камеру снизу по всему сечению и выходит в верхний переходный газоход, через фестон из разведенных в два ряда труб заднего экрана. В нижней части топочной камеры установлены горелкн для дожигания окиси углерода. Выше горелок в топочной камере установлены семь двухсветных экранов, пять в задней половине камеры и два в передней. Все топочные экраны имеют нижние и верхние коллекторы. Подвод котловой воды к нижним коллекторам экранов выполнен от четырех опускных стояков. Опускные стояки приварены к барабану котла-утилизатора и используются в качестве его пор. Нижние концы труб стояков приварены к фундаментным плитам.

Обмуровка топочной камеры — облегченная, подвешена на трубах экранов. На переходном газоходе между топочной камерой и конвективной шахтой установлен линзовый компенсатор.

На входе газов в конвективную шахту расположена испарительная поверхность из змеевиков экономайзерного типа.

Экономайзер котла-утилизатора выполнен из гладкотрубных змеевиков и состоит из четырех пакетов. Змеевики изготовлены из труб диаметр. 25x3 мм. Входной и выходной коллекторы экономайзера расположены внутри газохода.

Между испарительной поверхностью и экономайзером в конвективной шахте расположен воздухоподогреватель, выполненный из труб диаметр. 38x3 мм. Трубы трехходовых змеевиков воздухоподогревателя расположены в газоходе горизонтально и омываются газами снаружи. Воздух проходит внутри труб, концы которых закреплены в трубных досках подводящего и отводящего полукруглых коробов.

Каркас конвективной шахты — несущий, рассчитан на нагрузку от веса поверхностей нагрева, обмуровки и площадок. Обмуровка шахты двухслойная, внутренний слой выполняется из диатомобетона на каркасе л металлических прутков, приваренных к балкам каркаса.

В связи со значительной запыленностью поступающих газов, котел оборудован устройствами для периодической очистки всех поверхностей нагрева. Настенные и двухсветные экраны топочной камеры снабжены аппаратами паровой обдувки. Змеевики труб испарительной поверхности очищаются путем искусственной вибрации, для чего к ним присоединены установки с электровибраторами. Воздухоподогреватель и экономайзер оборудованы установкой дробевой очистки.

Для заказа котла-утилизатора типа УКЦМ-40/14 необходимы согласование с заводом-изготовителем технических условий на поставку и представление заявочной спецификации на комплектующее котельно-вспомогательное оборудование.

В объем поставки котла-утилизатора входят:

1. Барабан с внутренними устройствами, штуцерами и лазовыми затворами.
2. Трубы и коллекторы экранов, опускные стояки.
3. Змеевики и коллекторы испарительной поверхности.
4. Трубопроводы в пределах котла.
5. Комплект арматуры и автоматический регулятор питания.
6. Змеевики и камеры воздухоподогревателя.
7. Комплект газовых горелок.
8. Металлический каркас котлоагрегата и площадки.
9. Гарнитура котлоагрегата: лазы, люки, гляделки.
10. Комплект обдувочных устройств для экранов.
11. Вибрационная установка.
12. Установка дробеочистки.
13. Водоуказательный прибор.
14. Устройство для отбора проб пара и воды.

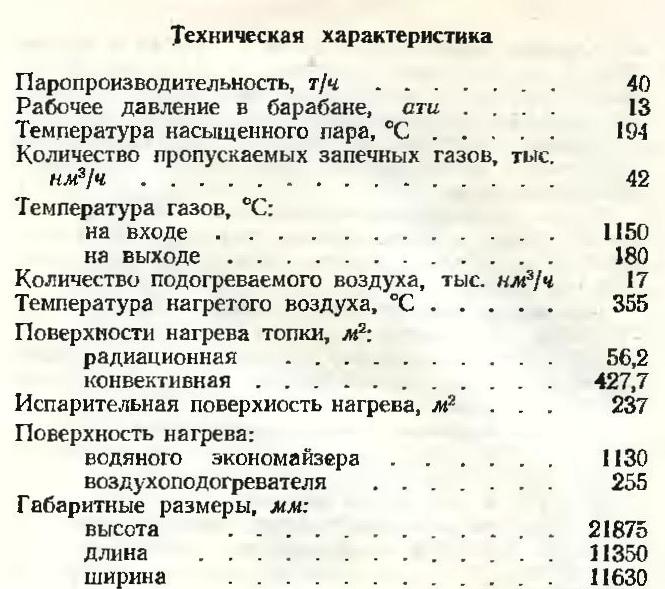

Основные технические характеристики однобарабанного котла-утилизатора с естественной циркуляцией УКЦМ-40/14

Изготовитель — Белгородский котлостроительный завод.
