Котёл-утилизатор — вертикально-водотрубный, однобарабанный с естественной циркуляцией, состоит из радиационной экранированной трубами камеры, пароперегревателя, водяного экономайзера и воздухоподогревателя. Компоновка котла-утилизатора выполнена по П-образной схеме. Барабан котла-утилизатора внутренним диаметром 1520 мм установлен на каркасе над камерой радиационного теплообмена и оборудован паросепарационными и продувочными устройствами, предохранительными клапанами и необходимыми штуцерами. В торцовых сферических днищах барабана имеются лазовые затворы. Радиационная камера котла-утилизатора прямоугольной формы размерами 4400x4140 мм экранирована трубами ∅60x3 мм. Газ поступает в камеру снизу и выходит вверху в газоход пароперегревателя через трехрядный фестон, который образован разведенными трубами заднего экрана. Экраны имеют только нижние коллекторы, верхние концы труб экранов включены в барабан и закреплены путем развальцовки. Пароперегреватель котла-утилизатора — двухступенчатый, состоит из вертикальных змеевиков. Трубы змеевиков I ступени пароперегревателя присоединены непосредственно к барабану. Промежуточный коллектор пароперегревателя выполнен, как поверхностный пароохладитель, для защиты металла труб II ступени от перегрева. Охлаждение пара в пароохладителе производится питательной водой. Коллекторы пароперегревателя установлены на каркасе потолочного перекрытия поворотной камеры котлоагрегата. Водяной экономайзер котла-утилизатора — двухступенчатый, кипящего типа, выполнен из гладкотрубных змеевиков из труб ∅25х3 мм. Первая ступень водяного экономайзера состоит из двух пакетов, установленных в рассечке воздуподогревателя. Перепуск воды из первой во вторую ступень экономайзера осуществлен по трубам змеевиков без промежуточных коллекторов. Воздухоподогреватель также выполнен двухступенчатым из труб ∅40x1,5 мм. Двухходовой куб первой ступени воздухоподогревателя установлен в обычном порядке — вертикально, газы проходят внутри труб, а воздух омывает трубы снаружи поперечным потоком. Вторая ступень воздухоподогревателя выполнена также двухходовой по воздуху, но здесь трубы установлены юризонтально, внутри труб проходит воздух, газы омывают трубы снаружи поперечным потоком. Нагретый воздух подается к горелочным устройствам плавильных печей. Поверхности нагрева конвективной шахгы — экономайзер и воздухоподогреватель — оборудованы установкой дробевой очистки. Дробь подается эжектором из сборного бункера под шахтой по трубам в верхний бункер, откуда сперва самотеком, а затем двумя разбрасывателями, установленными над второй ступенью экономайзера, рассыпается по всей ширине шахты. Экраны радиационной камеры и пароперегреватель для очистки от отложений оборудованы аппаратами паровой обдувки. Каркас котла-утилизатора состоит из металлических колонн, балок и ферм. Панели стен имеют наружную обшивху из стального листа. Обмуровка стен выполнена из шамотного и красного кирпича. Для заказа котла-утилизатора типа УКЦМ-25/40 необходимы согласование с заводом-изготовителем технических условий на поставку и представление заявочной спецификации на комплектующее котельно-вспомогательное оборудование. В объем поставки котлоагрегата входят:
1. Барабан с паросепарационными и продувочными устройствами, штуцерами и
лазовымн затворами.

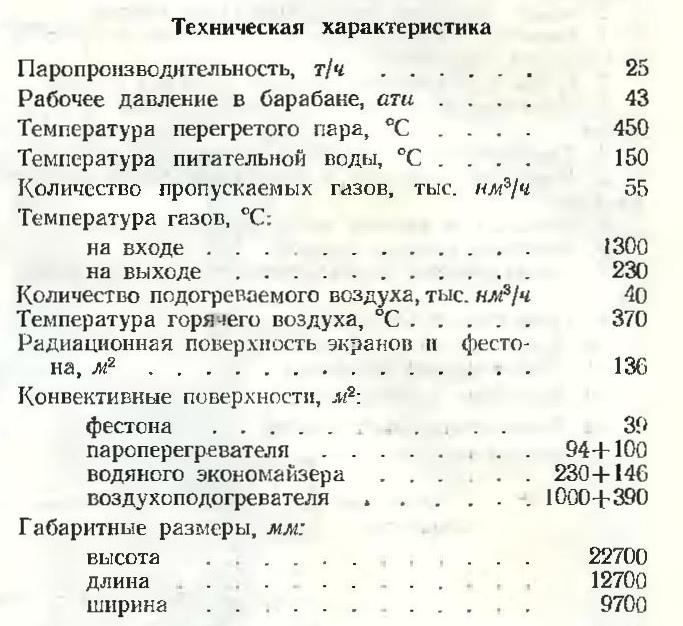

Изготовитель — Белгородский котлостроительный завод.
