Чугунные котлы типа МГ-2Т

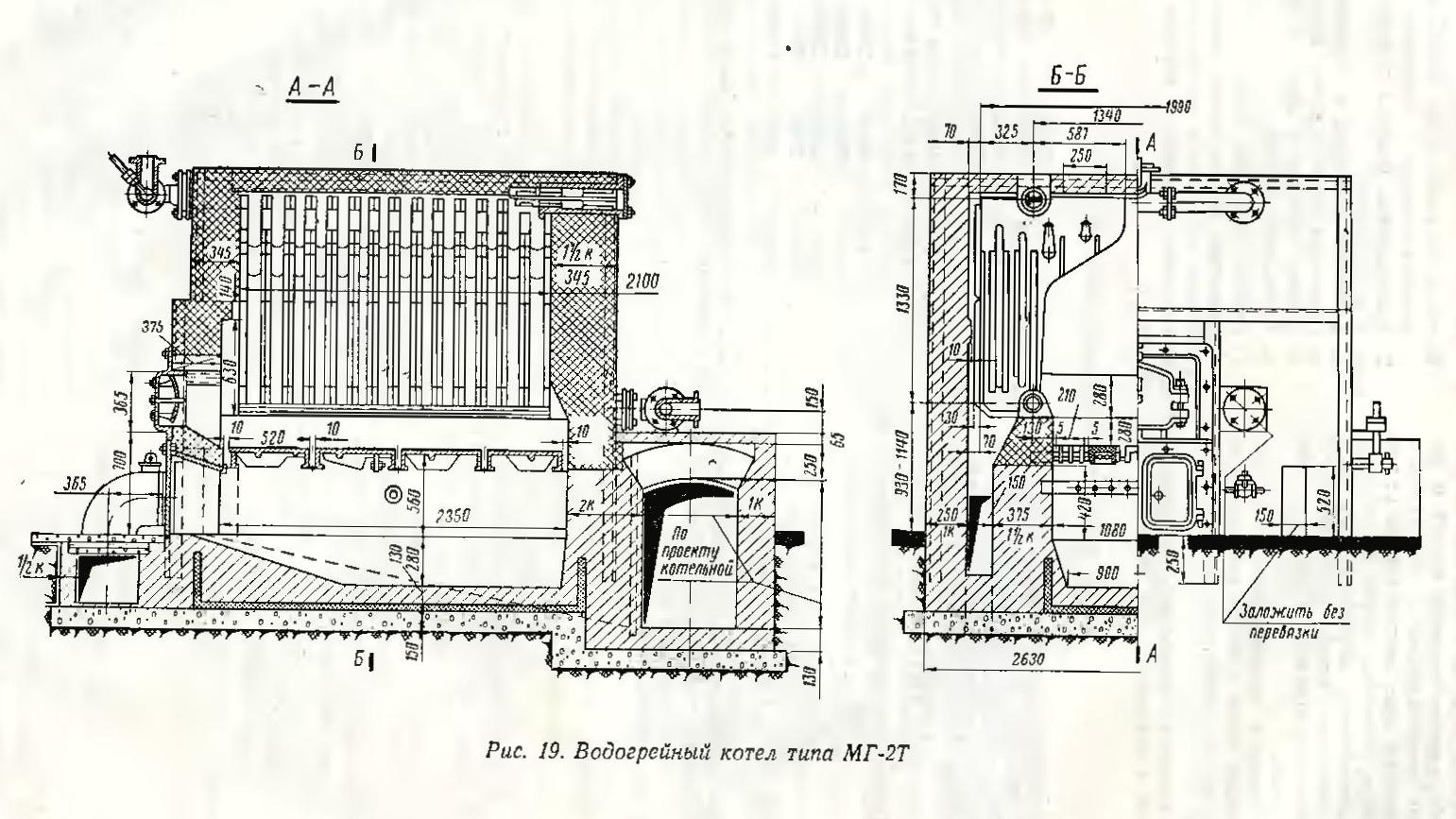

Чугунные котлы типа МГ-2Т (рис. 19) предназначены для теплоснабжения жилых, общественных и промышленных зданий с водяной системой отопления при давлении до 5 атм и температурой нагрева воды до 100°С. Котлы типа МГ-2Т могут быть использованы также для выработки пара давлением до 0,7 атм. Котлы являются секционными, и поверхность нагрева в зависимости от количества секций может составлять от 38,4 до 72 м2. Чугунные литые секции котла с поверхностью нагрева 2,4 м2 имеют Р-образную форму с коробкой в своей верхней части, через которую проходят полуцилиндрические каналы. Секции соединяются между собой конусными ниппелями и стяжными болтами, проходящими через отверстия этих ниппелей. Собранные в пакеты секции котла присоединяются к системе отопления посредством патрубков, колен и тройников, поставляемых комплектно с котлом. Котел оборудуется колосниковыми решетками для сжигания твердого топлива или газовыми горелками для сжигания природного газа. При сжигании твердого топлива котел оборудуется внешней топкой и решеткой с плиточными неподвижными и опрокидными колосниками. Дли очистки поверхностей секций от отложений золы и сажи в обмуровке сверху котла оставляются отверстия, закрываемые кирпичом. Для регулирования тяги в дымоходе котла устанавливается шибер. Топочная гарнитура крепится к стальному обвязочному каркасу котла. Фундаменты под котел и дымовые борова изготовляются в виде бетонной плиты с колодцами для стоек каркаса. Обмуровка котла выполняется из шамотного и красного кирпича. Поставка котла заказчику производится отдельными секциями с собранной в отдельные узлы топочной гарнитурой; ниппели упаковываются в ящик. При заказе котла для выработки пара поставляются паросборники и патрубки для крайних секций вместо заглушек. В объем поставки котла МГ-2Т входят:
1. Комплект секций с ниппелями. Обвязочный каркас котла изготавливается из стальных уголков на месте и не поставляется. Кирпич и уплотнительные материалы заводом также не поставляются.
Изготовитель — Тульский котельно-вентиляторный завод.
