Паровой котел типа КВ-7/4

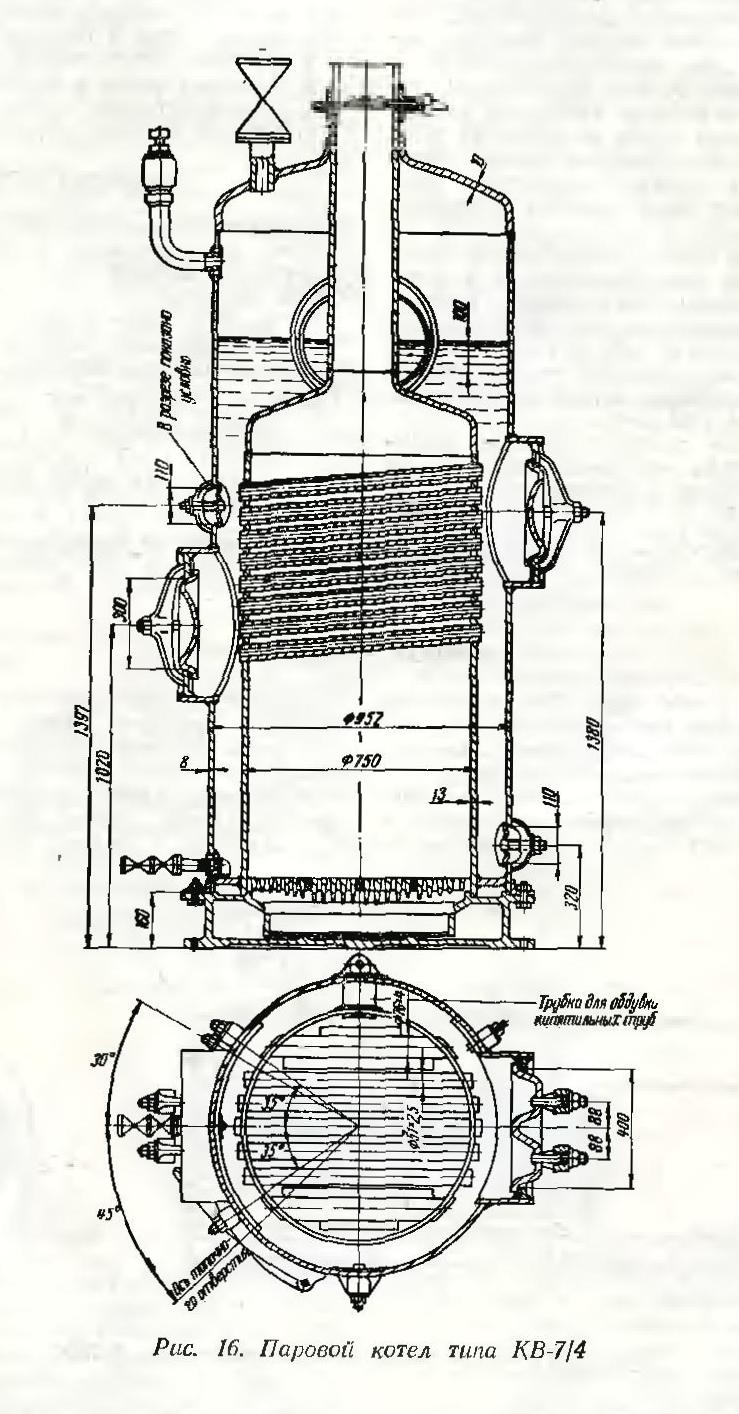

Паровой котел типа КВ-7/4 (рис. 16) предназначен для выработки насыщенного водяного пара, используемого на отопительные нужды. Котлы рассчитаны для работы на высококалорийных топливах при самотяге с дымовой трубой высотой не менее 15 м.

Котел КВ-7/4 — вертикальный, цельносварной, состоит из двух цилиндрических сварных корпусов: наружного и внутреннего. Во внутреннем корпусе в нижней части оборудована ручная колосниковая решетка для сжигания антрацита и каменного угля, а в верхней части установлен пучок кипятильных труб, омываемых газовым потоком. Корпусы котла соединены между собой внизу и вверху кольцевыми днищами, пространство между ними является водяным и паровым объемом котла.

На наружном корпусе котла в нижней части имеется загрузочное отверстие для топлива. Для установки арматуры и присоединения питательных, паровых и продувочных трубопроводов на корпусе котла предусмотрены патрубки и штуцеры. Для регулирования тяги иа выходе газов из котла имеется ручная поворотная заслонка. Для форсирования тяги в выходном патрубке для газов помещается сифон.

В случае необходимости сжигания в котле низкокалорийных топлив — торфа или дров — под котлом устраивается выносная топка, а внутренняя топка демонтируется.

Для питания котла холодной водой он снабжается двумя паровыми инжекторами № 5. Инжекторы работают нормально при давлении пара 3 ати. В случае питания котла конденсатом или подогретой водой котел оборудуется насосом.

В комплект поставки котла типа КВ-7/4 входят:

1. Корпус котла в собранном виде.
2. Топочное устройство с гаринтурой.
3. Арматура котла и манометр.
4. Водоуказательное стекло.
5. Газовая заслонка с ручным приводом.

Изготовитель — Тихорецкий машиностроительный завод «Красный молот».
