Паровые котлы типа ММЗ

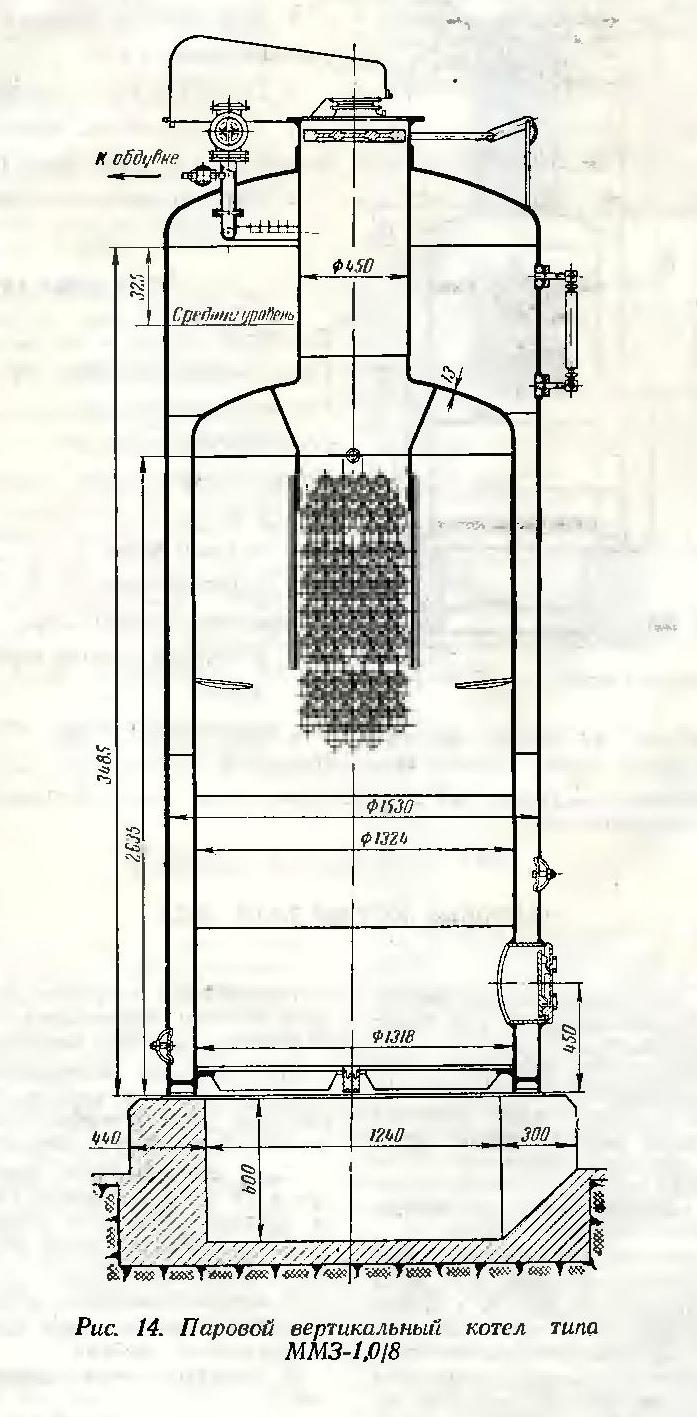

Паровые водотрубные вертикально-цилиндрические котлы типа ММЗ (рис. 14) предназначены для выработки насыщенного водяного пара. Котел состоит из вертикального цилиндрического корпуса, внутри которого находится цилиндрическая обечайка топочной камеры. В верхней части топочной камеры установлены наклонно расположенные кипятильные трубы диаметр. 51x2,5 мм. Над кипятильным пучком суженная часть обечайки топочной камеры переходит в дымовую трубу, имеющую чугунную заслонку.
В нижней части наружный корпус соединен с обечайкой топочной камеры плоским кольцом, а в верхней — своим сферическим днищем примыкает к дымовой трубе. Все соединения корпуса с обечайкой топочной камеры выполнены сварными, кипятильные трубы завальцованы. Пространство между наружным корпусом и обечайкой топочной камеры является водяным, а в верхней части — паровым объемом котла. Средний уровень воды в котле контролируется по водоуказательному стеклу «Клингер». Котел снабжен необходимым комплектом гарнитуры, пароводяной арматуры и манометром, которые установлены на наружном корпусе. На наружном корпусе имеются также люки с крышками для очистки от накипи и ремонта кипятильных труб. Для сжигания каменных и бурых углей топка котла оборудована ручной колосниковой решеткой, для сжигания дров и торфа — выносной топкой, выкладываемой из кирпича непосредственно под котлом. Для периодической очистки труб кипятильного пучка от сажи и золовых отложений котел снабжается ручным обдувочным устройством, соединенным посредством гибкого шланга со штуцером на паровыпускном патрубке. В комплект поставки котла типа ММЗ входят:
1. Наружный корпус в сборе с топочной камерой и кипятильными трубами.
Изготовители: котла марки MMЗ-0,4/8 — Полтавский завод мясного оборудования; котлов марок ММЗ-0,7/8 и ММЗ 1/8 — Московский завод котлоагрегатов.
