Светильник взрывозащищенный подвесной производственный НСП02-200-001 (ВЗГ-200) УХЛ2 (паспорт)





1. НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ

1.1. Светильник взрывозащищенньш подвесной производственный НСП02-200-001 (ВЗГ-200) УХЛ2 ТУ 390316961.002-2005 (далее - светильник) предназначен для освещения промышленных установок и помещений.

Область применения - взрывоопасные зоны помещений и наружных установок согласно ГОСТ Р 51330.13 (МЭК 60079-14) и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

2.ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ.

2.1. Тип светильника-НСГ102-200-001.

2.2. Маркировка взрывозащиты - lExdUBT4 по ГОСТ Р 51330.0 (МЭК 60079-0) и ГОСТ 30852.0 (МЭК

60079-0). ' f

2.2.1. Уровень взрывозащиты - взфшзо^опасный.

2.2.2. Вид взрывозащиты - «взрывонепфницаемая оболочка».

2.2.3. Категория взрывоопасной смеси - трдгруппа IIB.

2.3. Степень защиты светильника от воздействия окружающей среды - 1Р 65 по ГОСТ 14254-96.

2.4. Источник света - лампа накаливания.
2.4.1. Тип лампы-Г220-230-200. »

2.4.2. Мощность, Вт-200.

2.4.3. Номинальное напряжение - 250 в, 50гц. 1

2.5. КПД, % - 75.

2.6. Габариты:

2.6.1. Диаметр, мм - 230.

2.6.2. Высота, мм - 490.

2.7. Масса, кг -6.0/

2.8. Температура окружающей среды, С° - ot - 40 до + 40.

2.9. Класс изделия по способу защиты человека от поражения электрическим током -1.

2.10. Трубный ввод Ул",

/ 1 m з. комплектность.

В комплект поставки входят:

3.1. Светильцйк НСП02-200-001(ВЗГ-200)УХЛ2 1шт

3.2 Руководств по эксплуатации 1/25 шт

,43. ПаспортШ v 1 шт

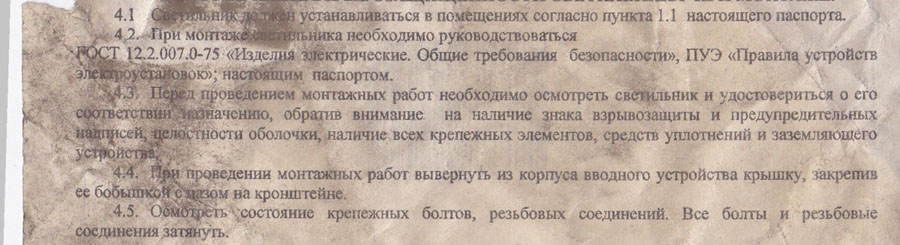

ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ СВЕТИЛЬНИКА ПРИ МОНТАЖЕ





5. ЭКСПЛУАТАЦИЯ ВЗРЫВОЗАЩИЩЕННЫХ СВЕТИЛЬНИКОВ.

5.1. Эксплуатация светильника должна производиться в соответствии с «Правилами технической эксплуатации для потребителей» и Руководством по эксплуатации на светильник.

ЕР процессе эксплуатации светильников обслуживающий персонал должен внимательно следить за состоянием средств взрывозащиты, обеспечивающих предотвращение и локализацию взрывоопасной смеси, которая может проникиугъ внутрь светильника.

5.2. При наворачивании крышки в коробку, фланца в корпус не допускать срыва, забоин, сколов и других дефектов резьбы, влекущих за собой нарушения взрывозащищенности светильника.

5.3. Завинчивать крышку в коробку распределительную, фланца в корпус на всю Длину резьбы. Количество полных неповрежденных непрерывных ниток резьбы должно быть не менее пяти.

5.4. Защитный светопропускающий стеклянный колпак является частью взрывозащищенной оболочки. При наличии трещин и сколов на нем, заменить новми. При загрязнении колпака следует протирать его  поерхность мягким влажным протирочным материалом


5.5. Электрические контакты должны быть чистыми, исключающими повышенный перегрев.

5.6 При высыхании смазки на резьбе соединений корпус-крышка и корпус-фланец, вновь наносить смазку ГОИ-54П.

5 .7 Знаки условных обозначений и надписей содержать в чистоте.

5.8. Взрывозащитаые поверхности отдельных частей оболочки не должны иметь рисок, сколов и раковин, превышающих допустимые «Правилами изготовления взрывозащищенного оборудования». При повреждении взрывозащищенных поверхностей, соответствующую деталь или весь светильник заменить исправными.

5.9 В светильнике установить лампу накаливания, тип и мощноегь которой оговорены настоящим руководством.

5.10 Положение светильника - вертикальное, лампой вниз.

6. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ.

6.1 Условия транспортирования светильников в части воздействия механических факторов группы "С"

по ГОСТ 23216.

6.2 Светильники должны быть устойчивы при транспортировании в части воздействия климатическ л

факторов-группе условий хранения 2 по ГОСТ 15150. J ТЕ

6.3 Условия хранения изделий без упаковки -1 поГОСТ 15150.

6.4 Изделия могут храниться как в транспортной таре, с укладкой в штабелях до 4 ящиков по высоте так

и без упаковки - на стеллажах.

6.5 Срок сохраняемости до ввода в эксплуатацию один год со дня отгрузки потребителю.

6.6 Условия хранения светильников 2 по ГОСТ 15150.

7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ.

7.1 Изготовитель гарантирует соответствие светильников НСП02-200-001 (ВЗГ-200) УХЛ2 требованиям технических условий ТУ BY 390316961.002-2005 при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.

7.2 Гарантийный срок эксплуатации 18 месяцев со дня ввода светильника в эксплуатацию.

7.3 Срок службы светильников (кроме уплотнительных элементов) 8 лет.

7.4 Срок сохраняемости до ввода в эксплуатацию один год со дня отгрузки потребителю.

8.ТРЕБОВАНИЯ БЕЗОПАСНОСТИ.

8.1 Светильник должен соответствовать требованиям ГОСТ 12.2.007.0, ГОСТ Р 51330.0 (МЭК 60079-0), ГОСТ Р 51330.1 (МЭК 60079-1), ГОСТ 30852.0 (МЭК60079-0),ГОСТ30852.1

(МЭК 60079)«Правил устройства электроустановок»

8.2 Правила обеспечения взрывозащищенности должны быть изложены в руководстве п< эксплуатации.

8.3 Заземление корпусов светильников должно осуществляться отдельной жилой кабеля, подключаемо к внутреннему контактному зажиму заземления. Светильник должен иметь дополнительный наружны контактный зажим для заземляющего или нулевого защитного проводника.

8.4 Использование для заземления корпусов рабочих нулевых проводников на любых участка групповой сети не допускается.

8.5 Пожарная безопасность светильников должна соответствовать требованиям НПБ 33.



9. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ.

Светильник НСП02-200-001 (ВЗГ-200) УХЛ2 соответствует ТУ 390316961.002-2005 и признан годным дл эксплуатации.
