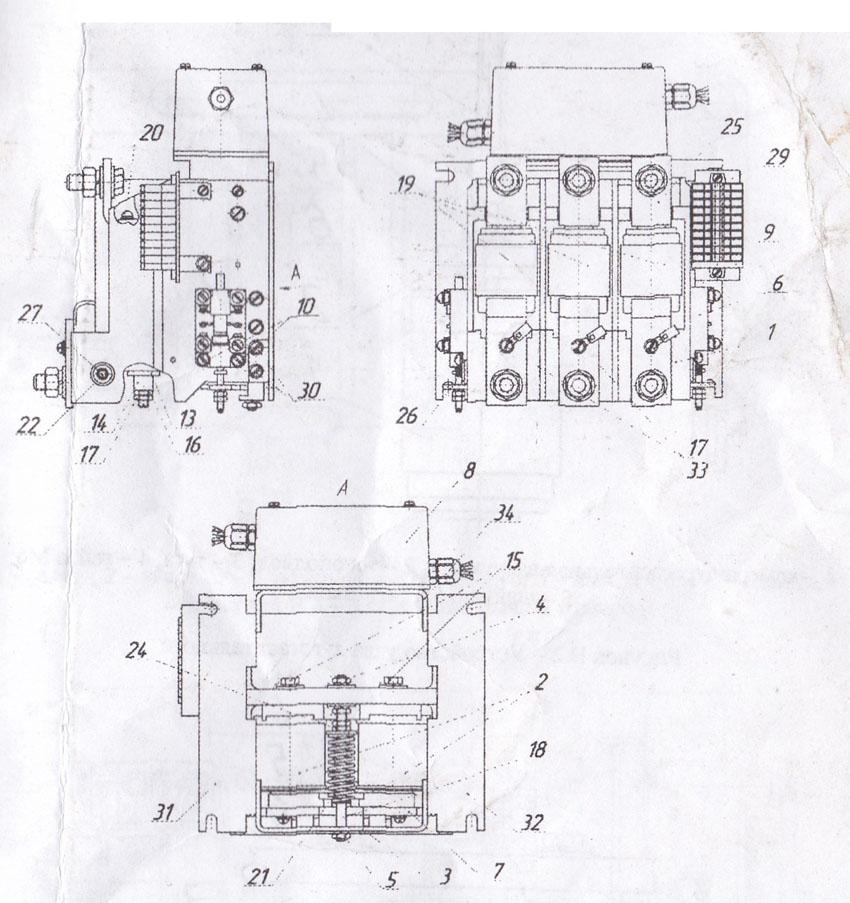

Рисунок В. 1 - Устройство контакторов КВ
1,14/160-33
КВ 1.14/250-33
1 - корпус; 2 - электромагнитный привод: 3 -
ограничивающая скоба:
5, 12, 16, 17 - гайка; 6 - блок-контакт; 7 - рычаг в сборе; 8 - блок
управления; 9 - клеммы MZB-1,5; 10, 17, 30 - винт; 13 - шайба
коническая; 14 - вту лка сферическая; 15 - болт; 18 - стержень; 19 -
узел дугогасительный; 20 - пинт:
21 - возвратная пружина; 22 - ось; 24 - втулка; 25 - ввод; 26 - кольцо
стопорное
27 г втулка; 29 - скоба; 31 - кронштейн правый; 32 - кронштейн левый:
33 - гайка;
