МЕТОДИКА ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЯЮЩЕЙ МАГИСТРАЛИ



Измерение сопротивления заземляющей магистрали производится приборами типа М416 или МС-08, при этом в измерительной цепи протекает переменный ток.

8 качестве соединительного проводника между удаленным кондом измеряемого участка заземляющей магистрали и прибором используется силовая жила питающего кабеля.

Порядок измерений

1. При использовании силовой жилы питающего кабеля в качестве соединительного проводника необходимо предварительно измерить сопротивление этой жилы.

Перед измерением сопротивления силовой жилы кабель необходимо отсоединить с обоих концов от электроустановок. При этом должны быть выполнены все мероприятия по обеспечению безопасности, в том числе и разрядка кабеля от емкостных токов. Затем необходимо на одном конце кабеля соединить две силовые жилы надёжным болтовым соединением, после чего произвести измерение суммарного сопротивления двух силовых жил кабеля, сопротивление одной жилы определяется как половина измеренного сопротивления.

2. Измерить сопротивление заземляющей магистрали. Для этого силовая жила кабеля одним концом надёжно присоединяется в удаленной точке к заземляющей магистрали (заземляющей жиле), а вторым - к прибору на месте измерения.

Сопротивление заземляющей магистрали (заземляющей жилы) определяется по формуле:



Rз = R - Rc , Ом,



где R —суммарное (измеренное) сопротивление заземляющей магистрали (заземляющей жилы) и силовой жилы кабеля, Ом;

Rc - сопротивление силовой жилы кабеля, Ом.

Если измерения производились на ЦПП и в качестве соединительного проводника использовалась силовая жила питающего кабеля от ЦПП до трансформаторной подстанции на добычном участке, то полученное сопротивление заземляющей магистрали R3 представляет собой сопротивление параллельно проходящих цепей дополнительного заземляющего контура, общей сети заземления (свинцовая оболочка и броня кабеля).

При измерении сопротивления заземляющей жилы передвижных и переносных машин и механизмов порядок измерения аналогичен.

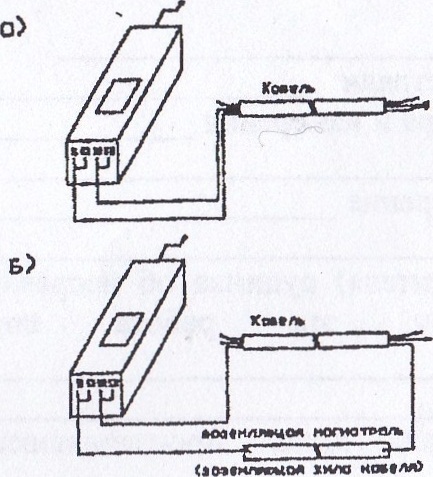

Рис. П.4. Схемы измерения сопротивления:

а) сопротивление жилы кабеля;

б) сопротивления заземляющей магистрали.
