МЕТОДИКА ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ СТЕКАНИЮ ТОКА В ЗЕМЛЮ С ГЛАВНОГО ЗАЗЕМЛИТЕЛЯ

1. Метод и приборы для измерения

Сопротивление стеканиш тока в землю с заземлителя (для краткости называют просто сопротивление стенанию с заземлителя) измеряют, как правило, по методу амперметра-вольтметра. Сопротивление стеканию с заземлителя равно отношению напряжения на нем (в месте ввода тока) к стекавшему с него току.

Для измерения используются переносные приборы типа МС-08, М416 и другие. Во внешней цепи (в земле) при этом протекает переменный ток. Токовая цепь в приборе МС-08 обозначена I] - h, потенциальная Е1-Е2. Наличие переменного тока во внешней токовой цепи даёт возможность отстроиться от электродвижущей силы, вызванной явлением поляризации, а то обстоятельство, что в измерительной части прибора протекает постоянный ток, позволяет использовать высокочувствительный магнитоэлектрический логометр.

Применение в приборе МС-08 механического синхронного преобразователя-выпрямителя в сочетании с магнитоэлектрическим прибором позволило получить измеритель с хорошей отстройкой не только от токов поляризации, но и от блуждающих постоянных и переменных токов. При производстве измерений скорость вращения ручки генератора должна быть в пределах от 90 до 150 об/мин. При таких скоростях вращения ручки блуждающие постоянные токи и переменные токи с частотой 45-55 Гц практически не влияют на показания прибора.

В приборе М416 токовая цепь обозначена зажимами 1 и 4, потенциальная - 2 и 3. Прибор М416 снабжен фильтром, который практически исключает влияние блуждающих переменных токов промышленной частоты.

Схемами расположения электродов, приведенными в инструкциях к измерителям заземлений типа М416 и МС-08 и изображенными на крышках этих приборов пользоваться не следует в виду большой погрешности результатов измерения из-за неправильно указанных расстояний между заземлителем и электродами.

Для измерения сопротивления сложных заземлителей, каким является главный заземлитель на поверхности, необходимо применять схемы расположения токового и потенциального П электродов, приведенные на рис. П.3.1.

Размер «а» выбирается в зависимости от размера «Д» заземлителя. Для заземляющих сеток, контурных заземлений, состоящих из сетки или контура и вертикальных электродов, «Д» принимают равной длине большей диагонали контура. Для вертикальных электродов, расположенных в ряд и объединенных полосой, «Д» принимают равной длине полосы. При «Д» большей 40 м, размер «а» должен быть равен или больше «Д». При «Д» равной или меньшей 40 м, но большей 10 м, размер «а» принимается равным или более 40 м. При «Д» не превышающей 10 м, размер «а» принимается равным 20 м. При измерении сопротивления заземлителей необходимо точно отмерять расстояние между электродами. Важно также иметь четкое представление об основных геометрических размерах заземлителя и его форме. Испытываемый заземлитель не должен иметь металлической связи с другими заземлителями, иначе результат измерения будет неверным.

Результаты измерений по одно- и двухлучевым схемам должны отличаться не более чем на 20%. Если же эти результаты расходятся более чем на 20 %, то это указывает либо на ошибку в определении «Д» заземлителя, либо на влияние отходящих от испытуемого заземлителя протяжных заземлителей (металлические трубопроводы, кабели с металлическими оболочками и Т.П.). В этих случаях увеличивают расстояния в схеме расположения электродов или изменяют направление их разноса.


3, Инструмент для измерения
Для измерения расстояния между электродами и размеров заземлителя необходимо применять рулетки со стальной или текстильной лентой длиной 10 м и более.

Для присоединения заземлителя и электродов к приборам необходимо использовать гибкие медные изолированные провода сечением не менее 1,5 ммг. Длина проводников зависит от «Д» и «а» (рис. П.3.1).

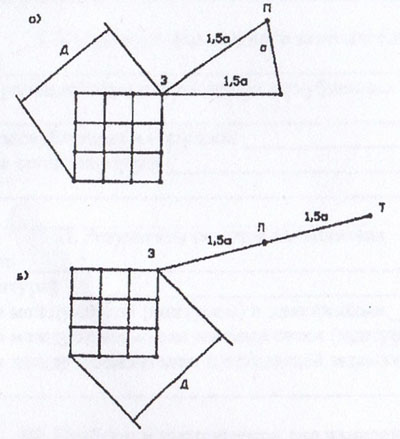

Рис. П.3.1. Схемы расположения электродов при измерении сопротивлений сложных заземлителей:
а) двухлучевая; б) однолучевая.

Для удобства работ провода с разметкой длины размещают на катушки. Токовые и потенциальные электроды выполняют из одного или нескольких штырей, забиваемых в грунт ударами молотка. Штыри изготовляются из нержавеющей (луженой) стали длиной 1 м и диаметром 0,025-0,03 м. На одном конце штыря предусматривается устройство для надежного присоединения проводника, второй конец штыря заостряется. Для обеспечения надёжного контакта между электродами и землей электроды забиваются без раскачивания, прямыми ударами. При необходимости производят увлажнение. Глубина погружения электродов до 0,8 м. Количество штырей в одном электроде зависит от требуемой величины его сопротивления и от удельного сопротивления поверхностного слоя земли. Практически в большинстве случаев нужное сопротивление электрода можно достигнуть, забив один - два штыря. В сухих песчаных грунтах иногда приходится забивать три-пять штырей, поэтому необходимо иметь в запасе до 10 штырей. Если необходимо уменьшить сопротивление электрода, то можно увеличить число штырей или улучшить проводимость прилегающих к ним участков земли, увлажняя их раствором соли. Для уменьшения экранирования штыри размещаются в ряд или по контуру на расстоянии 1-1.5 м друг от друга. В тех случаях, когда запас штырей исчерпан, а увлажнение не дает нужного эффекта, необходимо изменить направление разноса электродов или пропорционально увеличить все расстояния в схеме расположения электродов, с таким расчетом, чтобы, по крайней мере, один из электродов оказался в месте, где можно ожидать хорошей проводимости земли (ложбина, кювет и Т.П.)

для жизни человека. Высокие потенциалы на заземлителях могут также р жать в любых

других электроустановках в аварийных режимах при замыкании фаз. о провода на заземленные части оборудования или непосредственно на землю. Особую опасность в таких режимах представляют провода, идущие из зоны нулевого потенциала, так как между ними и заземлителем будет наибольшая разность потенциалов.
