МЕТОДИКА ИЗМЕРЕНИЯ ТОКА ОДНОФАЗНОГО ЗАМЫКАНИЯ НА ЗЕМЛЮ В СЕТИ 6 кВ



I. Методы измерения

Для определения тока однофазного замыкания на землю необходимо применять методы, обеспечивающие достаточную точность результатов измерения, безопасность работ и исключающие нарушения технологического процесса предприятия. Измерения должны производиться без снятия рабочего напряжения. Наибольшую точность измерения тока однофазного замыкания обеспечивает метод прямого замыкания фазы на землю. Однако, необходимо учитывать, что при этом напряжения двух других фаз сети возрастают до линейного, что может привести к двухфазному короткому замыканию при наличии в сети мест с пониженным уровнем изоляции.

В рудничных сетях 6 кВ, запитанных от трансформаторов, установленных на ГПП, рекомендуется применять косвенный метод, как более безопасный. При этом методе замыкание фазы на землю производится через дополнительную малую проводимость. В этом случае смещение нейтрали трансформатора и увеличение напряжения в двух других фазах находятся в пределах, допустимых правилами безопасности. Во время измерений напряжения фаз не достигают опасных для слабой изоляции значений. Этот метод обеспечивает необходимую для практических целей точность определения тока однофазного замыкания на землю.

2. Аппараты и приборы для измерения

Для измерения тока однофазного замыкания на землю должна быть выделена специальная высоковольтная ячейка, позволяющая производить периодические измерения. В рудничных сетях ячейка может быть установлена на ЦПП или ГПП и должна обеспечивать возможность измерений при различных вариантах схемы электроснабжения.

Ячейка должна иметь автоматический привод, трансформатор тока и токовую отсечку, настроенную на трехкратный ток замыкания на землю для данной схемы электроснабжения.

3. Косвенный метод измерения тока замыкания

Принципиальная схема измерения косвенным методом приведена на рисунке П. 1.1. При измерениях данным методом между фазой и землей включается дополнительная емкостная проводимость (дополнительная емкость СДОп), в качестве которой используются силовые косинусные конденсаторы на напряжение 6-10 кВ (типа КС, емкостью 5,2-6,2 мкФ). Для измерений применяется трансформатор тока (ТТ) с номинальным первичным током 25-100 А.

Фазное напряжение и напряжение нейтрали измеряются с помощью трансформатора напряжения (ТН) типа НТМИ-6.

В качестве измерительных приборов применяются:

а) вольтметры (класс точности 0.5; пределы измерения 75-150 В);

б) амперметр (класс точности 0.5; пределы измерения 0.5-1; 1-2.5; 2.5-5 А в зависимости от коэффициента трансформации трансформатора тока).

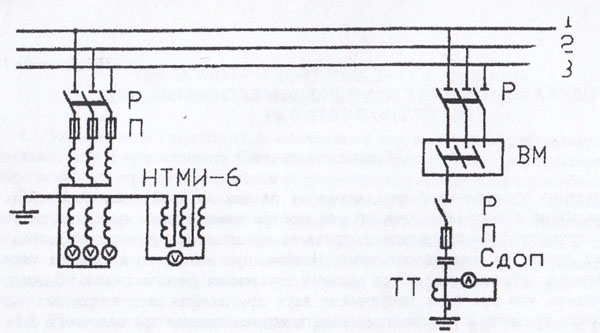

Рис. 11.1.1. Принципиальная схема измерения тока замыкания на землю косвенным методом.











4. Формула определения тока замыкания на землю при косвенном методе

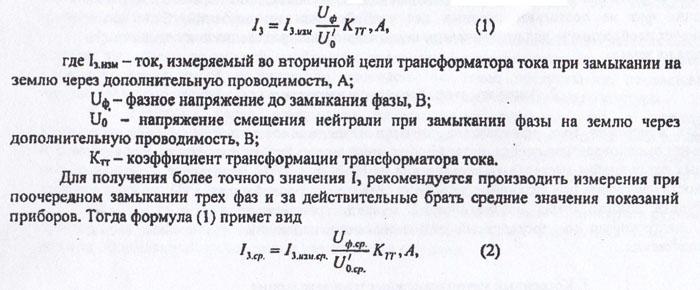

Фактический ток замыкания на землю определяется по формуле:













5. Порядок операций при измерениях косвенным методом

1. Ориентировочно выбрать дополнительную проводимость по методике, приведенной ниже.

2. Собрать схему измерительной установки (рис. П. 1.1).

3. Убедится в отсутствии замыкания на землю в сети (фазные напряжения равны между собой).

4. Снять показания трех вольтметров - фазные напряжения в сети до замыкания ка

)емлю.

5. Для замыкания фазы на землю через дополнительную проводимость включить 1ыключатель ВМ.

6. Снять показания приборов А и V0 - ток замыкания и напряжение смещения нейтрали при замыкании фазы на землю через дополнительную проводимость.

7. Отключить выключатель ВМ.

8. Произвести аналогичные операции по измерению тока замыкания и напряжения нещения нейтрали при поочередном замыкании на землю второй и третьей фазы через эполнительную проводимость.






6. >р величины дополнительной проводимости

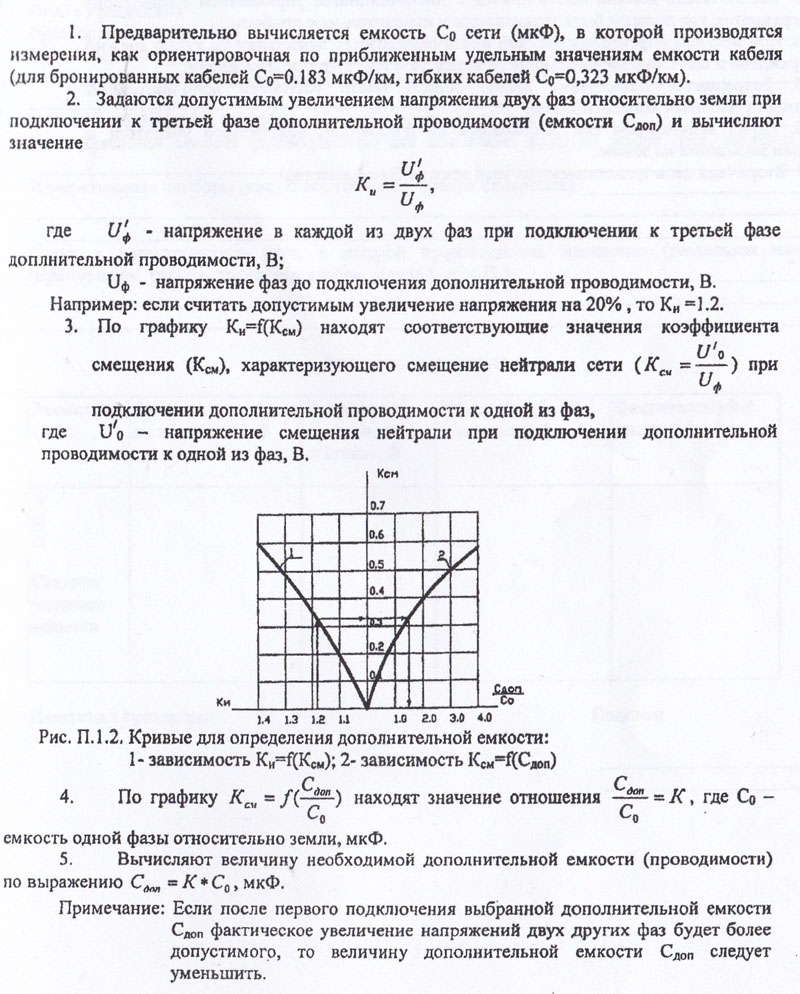

Точность определения тока замыкания на землю при косвенном методе зависит от правильного выбора дополнительной проводимости. Выбор целесообразно проводить с помощью графиков, приведенных на рис. П.1.2.

Последовательность действий при выборе дополнительной проводимости













7. Меры безопасности при производстве измерений







1. Все работы производятся специально обученными лицами по оформленному

наряду.

2. Перед каждым измерением должна быть произведена ревизия ячейки. Выключатель должен быть обеспечен быстродействующей защитой (токовой отсечкой), ток срабатывания которой не должен превышать трехкратной величины тока замыкания на землю.

3. Выключатель должен иметь привод с дистанционным управлением с выносного поста управления, где должны быть установлены и измерительные приборы.

4. При местном управлении ячейкой место однофазного замыкания на землю должно быть ограждено и вынесено на расстояние не менее 10 м или в другое помещение.

5. Запрещается нахождение людей вблизи места установки дополнительной проводимости (силовых конденсаторов).

6. Перед включением ВМ необходимо по показаниям вольтметров убедиться в отсутствии замыкания на землю.

7. Вторичная цепь трансформатора тока должна быть заземлена.
