5 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ блока БИН МК

5.1 Общие указания. Перед установкой блока необходимо провести общий осмотр и проверить работоспособность блока. При внешнем осмотре проверяется отсутствие механических повреждений и наличие пломбы.

Во время установки блока в аппарат необходимо обратить внимание на положение ключа на основании блока.

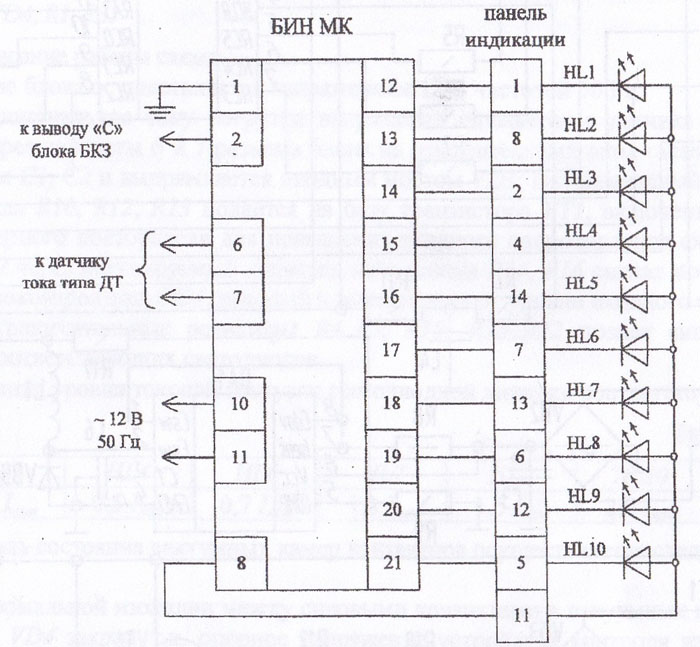

5.2 Порядок подключения. Блок подключается к схеме аппарата с помощью вилки соединителя (рис. 3).

Вывод 1 блока подключается к выводу «Земля» коммутационного аппарата, вывод 2 - к выводу «С» блока БКЗ. К контактам 6,7 подключается датчик тока типа ДТ. К выводам 10, 11 подводится переменное напряжение 12 В питания блока. Контакты 8,12..21 подключаются к панели индикации.

5.3 Меры безопасности.

Обслуживание блока должно производиться в соответствии с действующими «Правилами технической безопасности при эксплуатации электроустановок потребителей». При обнаружении неисправности в работе блока заменить его на исправный.

Во время эксплуатации запрещается вскрывать блок непосредственно в шахте.

Ремонт блока должен производиться на специализированном ремонтном предприятии или на предприятии-изготовителе.

5.4 Проверка работоспособности.

Для обеспечения нормальной работы блока необходимо в процессе эксплуатации при ежемесячных ревизиях проверять работоспособность схемы, руководствуясь инструкцией по эксплуатации аппарата, в который встроен блок. Проверка работоспособности также может проводиться на стенде для проверки блоков БИН.
