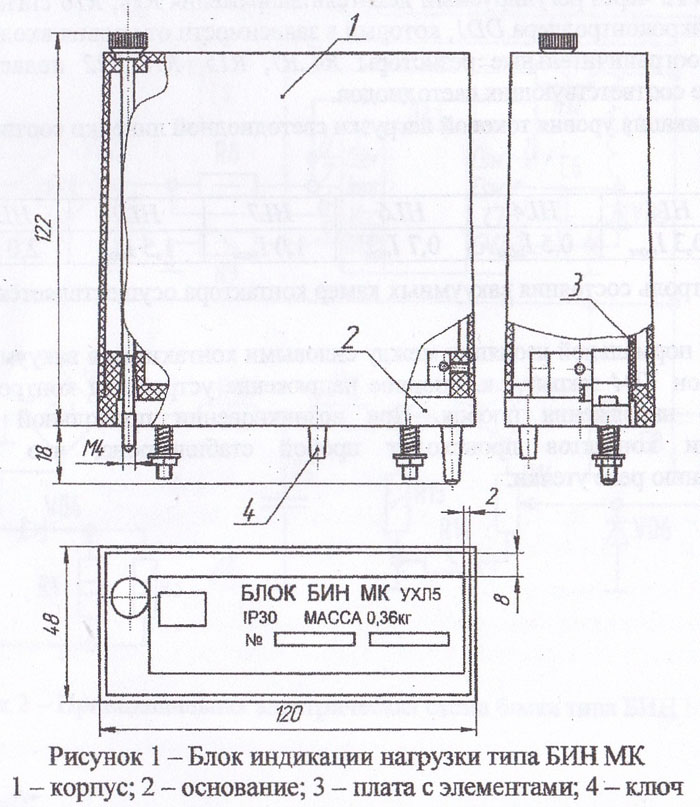

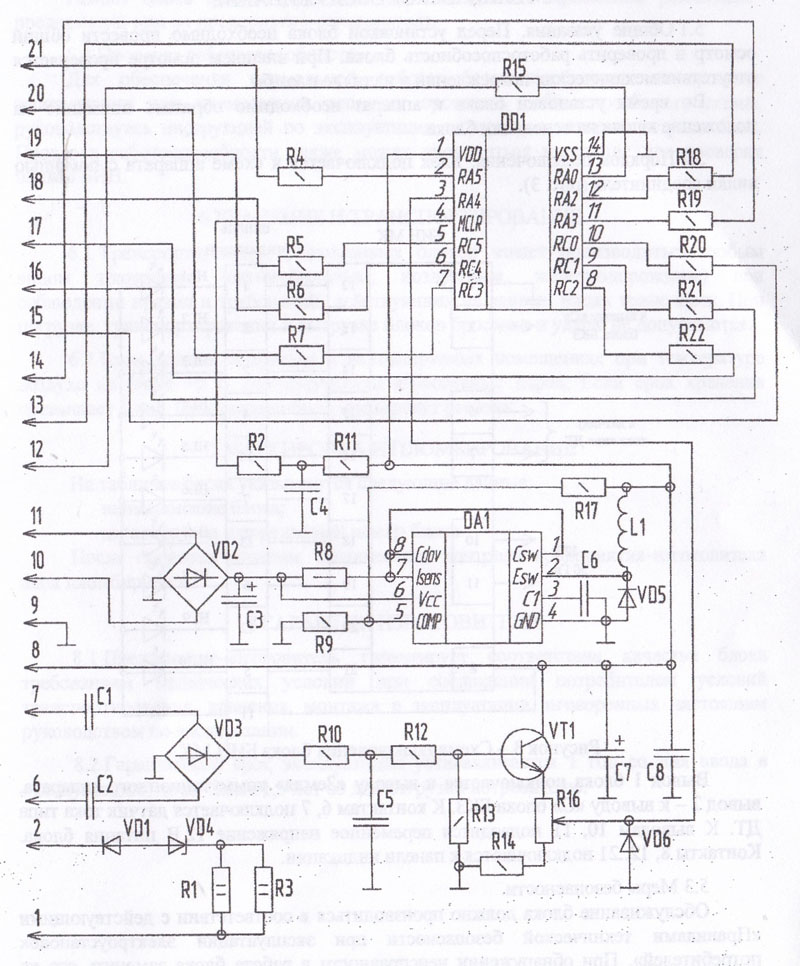

4.2 Электрическая схема содержит следующие
основные узлы (рис. 2):
- выпрямитель напряжения питания, выполненный на диодном мосте
VD2 и конденсаторе СЗ;
- стабилизированный импульсный источник питания
микроконтроллера, выполненный на микросхеме DA1;
- измерительный и вычислительный орган - микроконтроллер DD1;
- узел входного сигнала с датчика тока, выполненный на
конденсаторах С1 и С2, диодном мосте VD3, делителе напряжения на
резисторах R10, R12, RI3 и эмиттерном повторителе VT1, R14, R16:
- узел контроля сопротивления изоляции, выполненный на элементах
VD1, VD4, Rl, R3.
4.3 Описание работы схемы.
Питание блока осуществляется напряжением 12 В частотой 50 Гц.
Пропорциональное току нагрузки напряжение снимается с датчика
тока и поступает через контакты 6 и 7 разъема блока на
измерительный вход схемы через конденсаторы С1, С2 и
выпрямляется диодным мостом VD3. Выпрямленный сигнал через
делитель RIO, R12, RJ3 подается на базу транзистора F77,
включенного по схеме эмитгерного повторителя для повышения
входного сопротивления схемы. С эмиттера VT2 через регулируемый
делитель напряжения R14, R16 сигнал поступает на вход
микроконтроллера DD1, который в зависимости от уровня входного
сигнала через токоограничительные резисторы R4..R7, R15,
R18..R22 подает сигнал на включение соответствующих светодиодов.
Индикация уровня токовой нагрузки светодиодной линейки
соответствует:
Таблица I
Контроль состояния вакуумных камер
контактора осуществляется следующим образом.
При нормальной изоляции между силовыми контактами в вакуумных
камерах стабилитрон VD4 закрыт т.к. опорное напряжение
устройства контроля изоляции ниже его напряжения пробоя. При
возникновении продольной утечки или сваривании контактов
происходит пробой стабилитрона, что приводит к срабатыванию реле
утечки.
|
