ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ ШУРУПОВЁРТА 6207D, 6317D, 6337D, 6347D

ПРЕДУПРЕЖДЕНИЕ:

Перед регулировкой или проверкой функционирования всегда отключайте инструмент и вынимайте блок аккумуляторов.

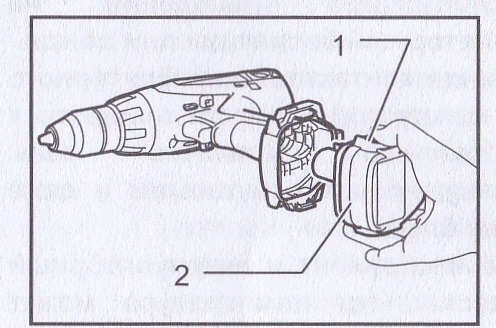

Установка или снятие блока аккумуляторов

1. Кнопка

2. Блок аккумулятора

Перед вставкой или снятием блока аккумуляторов всегда отключайте инструмент. Для снятия блока аккумуляторов, выньте его из инструмента, нажимая на кнопки с обеих сторон блока.

Для вставки блока аккумуляторов, совместите язычок на блоке аккумуляторов с канавкой в корпусе и вставьте его на место. Всегда вставляйте блок полностью до щелчка. Если этого не сделать, блок может неожиданно выпасть из инструмента и причинить Вам или кому-либо около Вас травмы.

Не прилагайте усилий при вставке блока аккумуляторов. Если блок вставляется с трудом, значит, он вставляется неправильно.

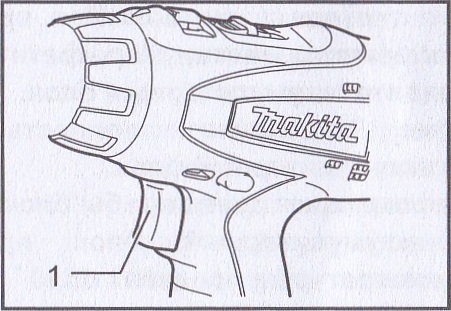

Действие переключения

1. Курковый выключатель

ПРЕДУПРЕЖДЕНИЕ:

Перед вставкой блока аккумуляторов в инструмент, всегда проверяйте, что триггерный переключатель работает надлежащим образом и возвращается в положение "ВЫКЛ", если его отпустить.

Для запуска инструмента просто нажмите триггерный переключатель. Скорость инструмента увеличивается при увеличении давления на триггерный переключатель. Отпустите триггерный переключатель для остановки.

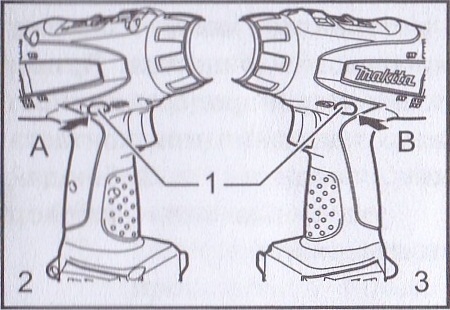

Действие реверсивного переключателя

1. Рычаг реверсивного переключателя

2. По часовой стрелке

3. Против часовой стрелки

Данный инструмент имеет реверсивный переключатель для изменения направления вращения. Нажмите на рычаг реверсивного переключателя со стороны А для вращения по часовой стрелке или со стороны В для вращения против часовой стрелки.

Когда рычаг реверсивного переключателя находится в нейтральном положении, триггерный переключатель нажать нельзя.

ПРЕДУПРЕЖДЕНИЕ:

Перед работой всегда проверяйте направление вращения.

Пользуйтесь реверсивным переключателем только после полной остановки инструмента. Изменение направления вращения до полной остановки инструмента может привести к его повреждению.

Если инструмент не используется, всегда переводите рычаг реверсивного переключателя в нейтральное положение.

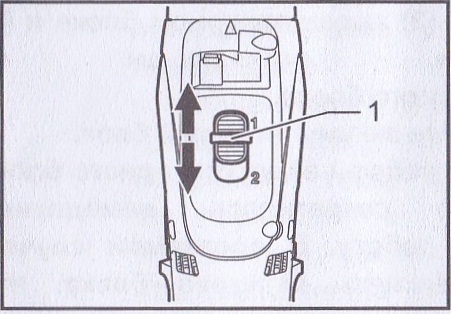

Изменение скорости


1. Рычаг изменения скорости
Для изменения скорости, сначала отключите инструмент, затем переведите рычаг переключения скорости в положение "2" для высокой скорости или в положение "1" для низкой скорости. Перед эксплуатацией убедитесь в том, что рычаг

переключения скорости установлен в надлежащее положение. Используйте надлежащую скорость для Вашей работы.

ПРЕДУПРЕЖДЕНИЕ

Всегда полностью переводите рычаг изменения скорости в правильное положение. Если Вы работаете с инструментом, а рычаг изменения скорости находится посередине между обозначениями "1" и "2", это может привести к повреждению инструмента.

Не используйте рычаг переключения скорости при работающем инструменте. Это может привести к повреждению инструмента.

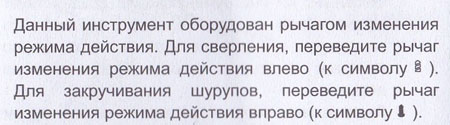

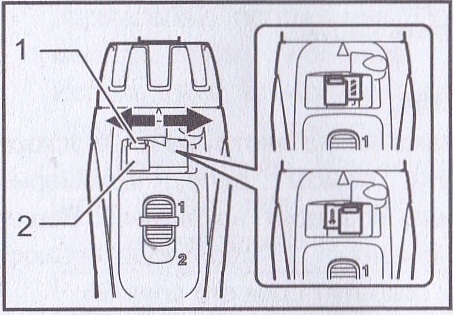

Выбор режима действия

1. Кнопка блокировки

2. Рычаг изменения режима работы

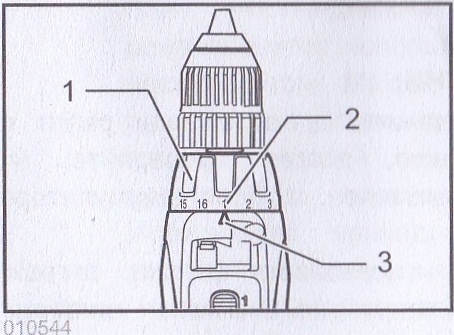

Крутящий момент затяжки можно регулировать в 16 шагов путем поворота регулировочного кольца, чтобы его градации совмещались с указателем на корпусе инструмента.

Сначала переведите рычаг изменения режима действия в положение с символом .

Крутящий момент затяжки минимален, когда цифра 1 совмещена с указателем, и максимален, когда отметка совмещена с указателем. Муфта будет проскальзывать при различных уровнях крутящего момента, установленного на значение от 1 до 16. Перед началом работы, закрутите пробный винт в материал или деталь из подобного материала, чтобы определить, какой уровень крутящего момента необходим для данного случая.

Примечание:

Регулировочное кольцо не блокируется, если указатель расположен посередине между градациями.
