СЪЁМНИК ГИДРАВЛИЧЕСКИЙ СО ВСТРОЕННЫМ НАСОСОМ СГА 308, 330,306,320259,310 СГХА-8(ХОМУТ)



ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ













ООО «ПК Гидротехника»











Уважаемый покупатель, коллектив ООО «Гидротехника» благодарен Вам за выбор нашей продукции. При покупке прибора требуйте от продавца внимательного осмотра прибора для выявления дефектов, могущих появиться вследствие транспортировки и хранении. Для гарантийного обслуживания в паспорте должна стоять дата продажи и печать торгующей организации.

Перед эксплуатацией съемника внимательно прочитайте инструкцию.





НАЗНАЧЕНИЕ

Съёмник гидравлический прех (двух) - захватный со встроенным гидравлическим насосом предназначен для демонтажа составных частей оборудования, подшипников, муфт, крыльчаток и т.п., посаженных с натягом. Съёмник обеспечивает: демонтаж различных деталей у узлов, без повреждения частей изделия, существенное облегчение ремонтных работ двигателей и т.д., быстрая настройка захватов на нужный размер, пружинный возврат штока в исходное положение, удобство хранения и переноски к месту проведения ремонтных работ, безопасность работ. Захваты из высококачественной закаленной стали обеспечивают высокую надежность и долговечность. Съемники успешно заменяют применение кувалд, нагревание снимаемых деталей или рычажного давления на них.







КОМПЛЕКТАЦИЯ

В комплект входит съёмник со встроенным гидравлическим насосом, комплект соединительных планок, комплект лап, винты, рукоятка для насоса, чемодан для переноски съёмника в разобранном виде(только для СГА305СГА306 С1А308 СГАЗ 10), инструкция по эксплуатации.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ





МОДЕЛЬ

СГА308

СГАЗЗО

СГАЗ 06

СГАЗ 10

СГА320259

Рабочее усилие, т

8

30

6

10

20

Рабочий ход поршня, мм

50

50

50

50

50

Глубина захвата, мм

160

195

160

160

190

Максимальный диаметр, мм

250

350

250

250

350







ОПИСАНИЕ, СОСТАВНЫЕ ЧАСТИ И ПРИНЦИП РАБОТЫ

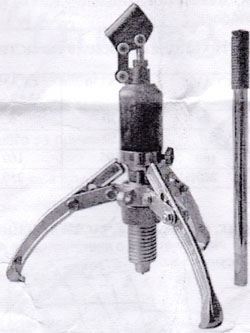

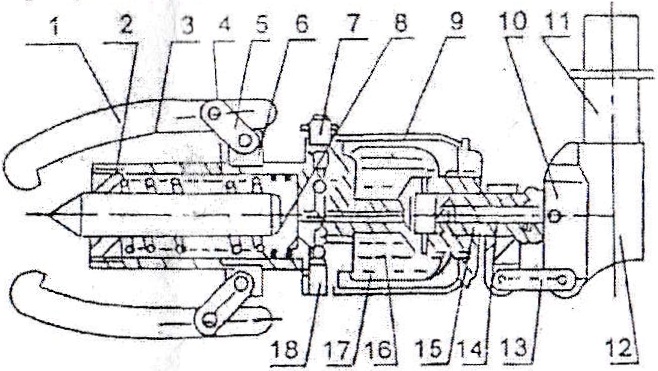

Схема съёмника представлена на рисунке ниже.









Перед началом работы необходимо собрать съёмник. Процедура очень простая, поэтому не описывается. При сборке необходимо обратить внимание на соединении захватов (1) с соединительными планками (5). На захватах есть два крепёжных отверстия, предназначенных для подгонки съёмника под необходимый диаметр. Первоначально нужно прикрепить захват через крайние правые отверстия (максимальный диаметр). После сборки съемник готов к работе

Примерная процедура съёма подшипника с вала двигателя:

1. Основное кольцо для крепления захватов (6) навинчивается на корпус съёмника (2), захваты накидываются ни снимаемую деталь и кольцо навинчивается на корпус съёмника до того
момента, пока съёмник не упрётся в вал




2 Завинчивается спускной клапан (7) и рукояткой (11) нагнетается давление, при этом поршень начнёт давить на вал и снимаемая деталь сдвигается с места.

3. После того, как поршень достигнет своего крайнего положения необходимо открыть спускной вентиль (7), поршень под действием пружины вернётся обратно. Подкрутив основное кольцо (6) опять до упора, необходимо повторить предыдущие действия, пока деталь не снимется.





ВНИМАНИЕ!

1. Перед эксплуатацией проверьте надёжность креплений

2. Не используйте съёмник, если развиваемого им давления не хватает для сня тия детали.

3. Температура в помещении, где проводятся ремонтные работы, не должна выходить за интервал -5...+45 градусов.

4. Максимальный выход поршня - 50 мм..




ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

В процессе эксппуатации может появиться необходимость доливки, либо полной замены масла. Для смсны масла необходимо выкрутить специальный винт и залить чистое отфильтрованное масло.

ХРАНЕНИЕ

Условия хранения для упакованных приборов должны соответствовать условиям хранения 3 по ГОСТ 15150. В помещении, где хранятся приборы не должно быть среды вызывающей коррозию материалов, из которых он изготовлен.

При длительном хранении съёмника необходимо смазать его антикоррозийной смазкой.






ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Поставщик гарантирует работу съёмника на протяжении одного года со дня продажи(12 месяцев). Поставщик несет гарантийные обязательства перед покупателем только в случае наличия в паспорте печати торгующей организации и даты продажи и соблюдения покупателем правил эксплуатации.

Поставщик не производит гарантийный ремонт съёмника в случаях, если обнаружены:

повреждения, возникшие вследствие неквалифицированного использования оборудования;

механические повреждения и их последствия;

следы самостоятельных попыток проведения ремонтных работ;

повреждения, вызванные водой и другими веществами, не имеющими отношения к изделию. АДРЕСА ГАРАНТИЙНЫХ МАСТЕРСКИХ
ООО «ПК Гидротехника», , г. Пушкино, ул. Грибоедова, д.З оф. 34, т.ф.(496)586-70-29; сот 8 905 713 8464
