ПОСТЫ УПРАВЛЕНИЯ КНОПОЧНЫЕ КУ-9С В ExdK РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
г. Зеленокумск 2012 год
Назначение и технические данные Настоящее
руководство по эксплуатации (в дальнейшем РЭ) предназначено .для
ознакомления с устройством, работой и правилами монтажа и эксплуатации
кнопочных постов управления КУ-90 (в дальнейшем именуемые посты). РЭ
содержит следующие разделы; описание и работа постов, использование,
техническое обслуживание и ремонт, хранение, текущий ремонт и утилизация
изделий.
Перед монтажом постов необходимо ознакомиться с настоящим РЭ, Настоящее
руководство по эксплуатации распространяется на исполнения кнопочных
постов управления КУ-90 с маркировкой взрывозащиты РВ Exdl.
1. Описание и работа

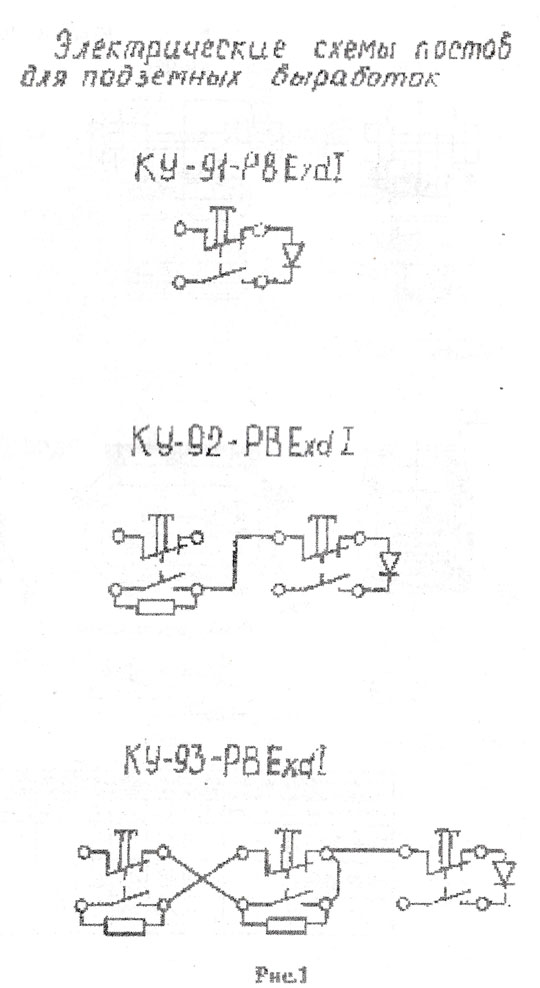

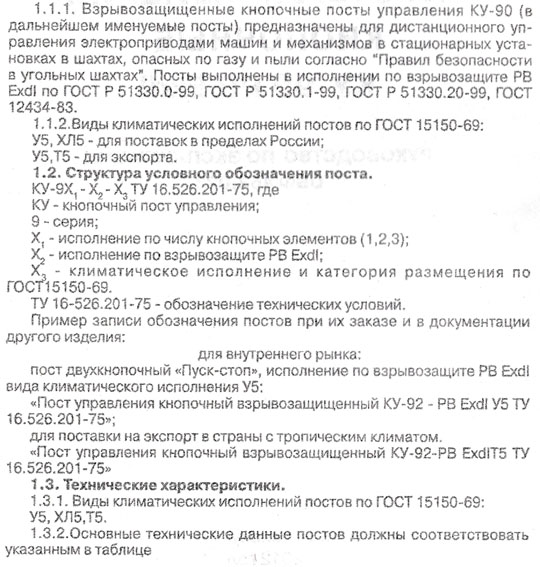

1.1. Назначение
Таблица 1
|
Условное обозначение постов, маркировка по взрывозащите |
Количество кнопочных элементов |
Количество вводов |
Номинальное напряжение, В при номинальном токе 10А |
|
|
Переменном гоке частотой 50-60 Гц |
Постоянном |
|||
|
КУ-91-РВ Exd! |
1 |
1 |
60 |
60 |
|
КУ-92-РВ Exd! |
2 |
& |
60 |
60 |
|
КУ-93-РВ Exd! |
3 |
|
60 |
60 |
1.3.3. Номинальные значения климатических Факторов по ГОСТ 15543.1 -89 и ГОСТ 15150-69.
При этом:
верхнее значение температуры окружающего воздуха при
эксплуатации и для исполнения Т5 - плюс 35С;
нижнее значение температуры окружающего воздуха при эксплуатации для исполнения ХП5 - минус ШС;
относительная влажность окружающей среды до (98±2)%, при температуре плюс (35±2)*С с конденсацией влаги,
1.3.4. Номинальное значение допускаемых механических внешних воздействующих факторов по ГОСТ 17516.1-90:
1. Виброустойчивость должна соответствовать IX степени жесткости /ускорение не более- 2д при частоте 0,5-200 Гц./;
2. Вибропрочность должна соответствовать IX степени жесткости (воздействие на одной из частот,, лежащей в диапазоне 200-500 Гц, при ускорении 5д;
3, Ударная устойчивость-ускорение не более 20 д, длительность импульса 2- 15м/с
4, Ударная прочность соответствует 1 степени жесткости /ускорение не более 15 g , длительность импульса 2-20 м/с /,
1 „3,5.Рабочее положение в пространстве - любое, исключающее попадание и скапливание влаги в вводах,
1.3.6. Степень защиты постов IP 54 по ГОСТ 14254-96,
1.3.7. Посты устойчивы к воздействию специальных средств группы 5 по классификации ГОСТ 24682-81 .Тип атмосферы -1 или II по ГОСТ 15150-69,
1.3.8. Посты предназначены для работы в продолжительном, лрерыв исто-продолжительном, кратковременном, повторно - кратковременном режимах.
Категория основного применения АС-ll, ДС- II по ГОСТ 12434-83,

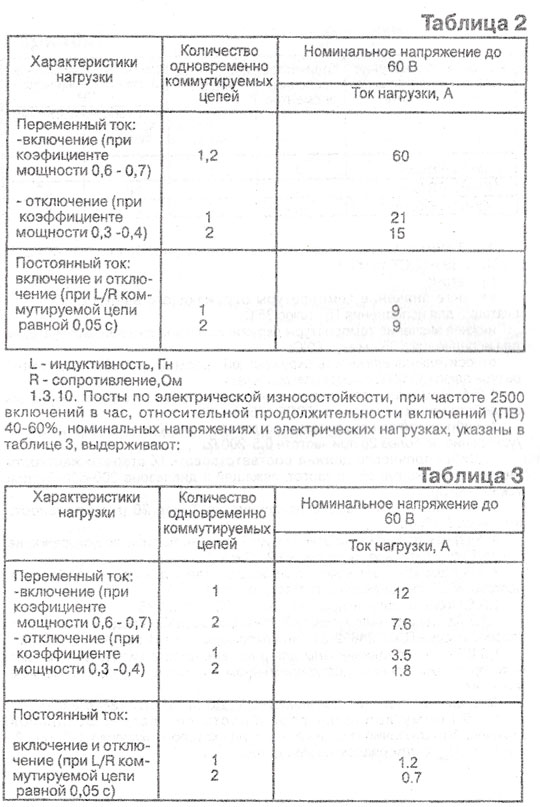

Коммутационная способность составляет 50 циклов включений-отключений (ВО) тока, величина которого указана в таблице 2, при U=1,11Т0М с интервалом не менее 10с.

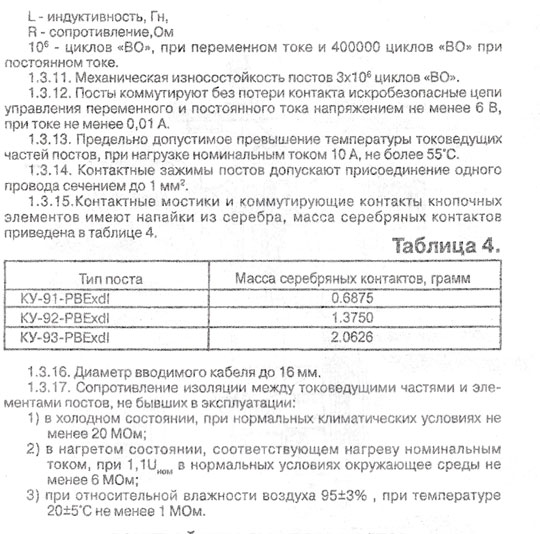

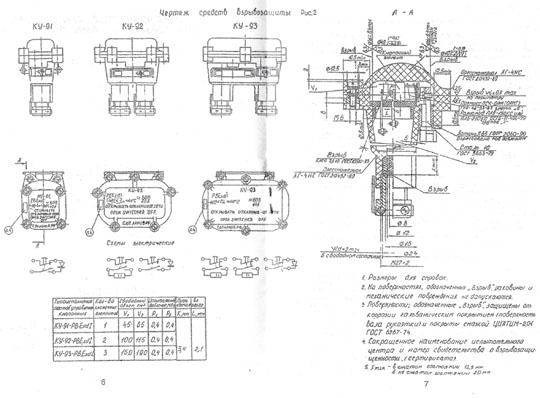

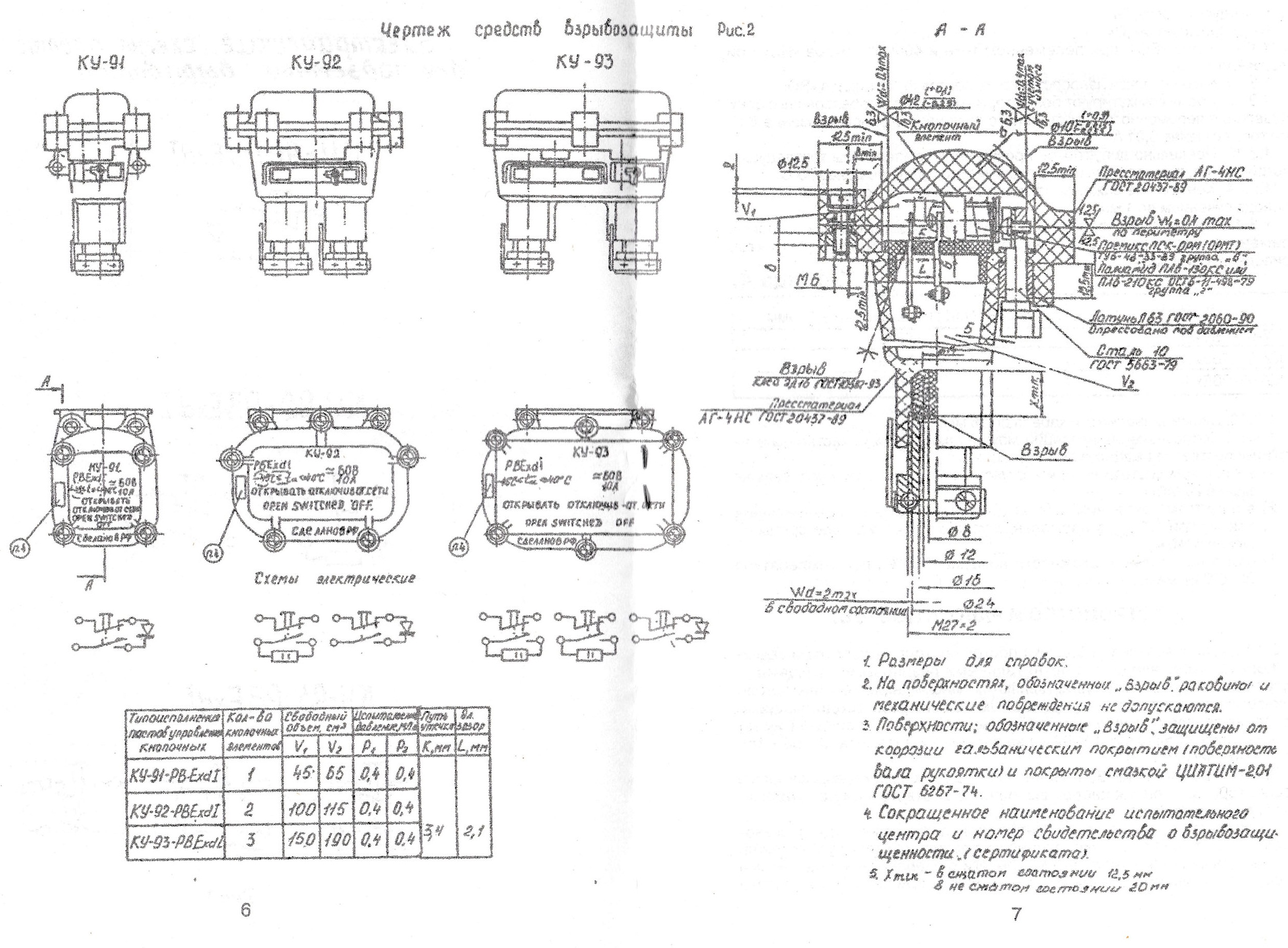

Чертёж средств взрывозащиты
