Приложение

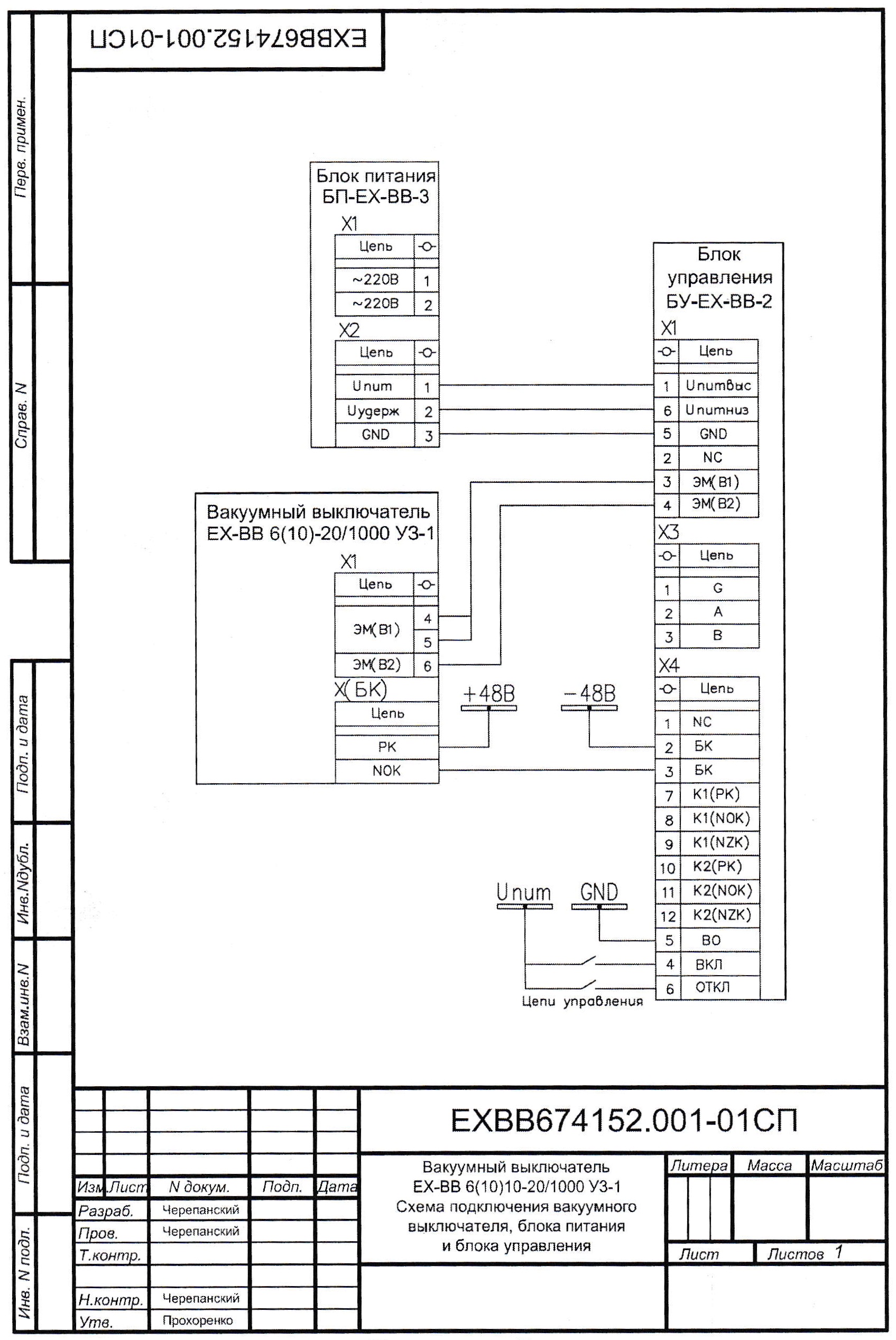

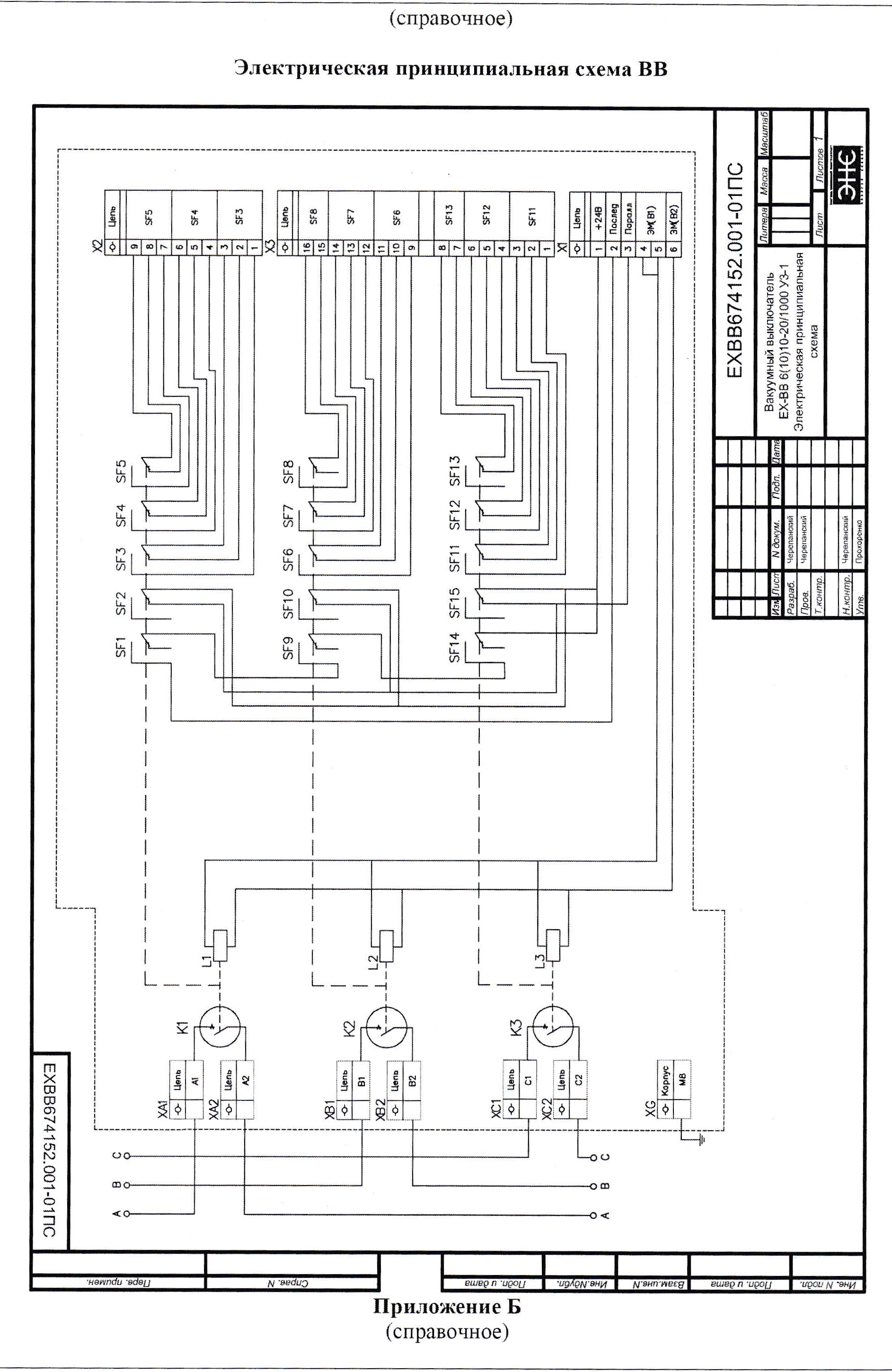

Схема подключения ВВ, БУ и БП

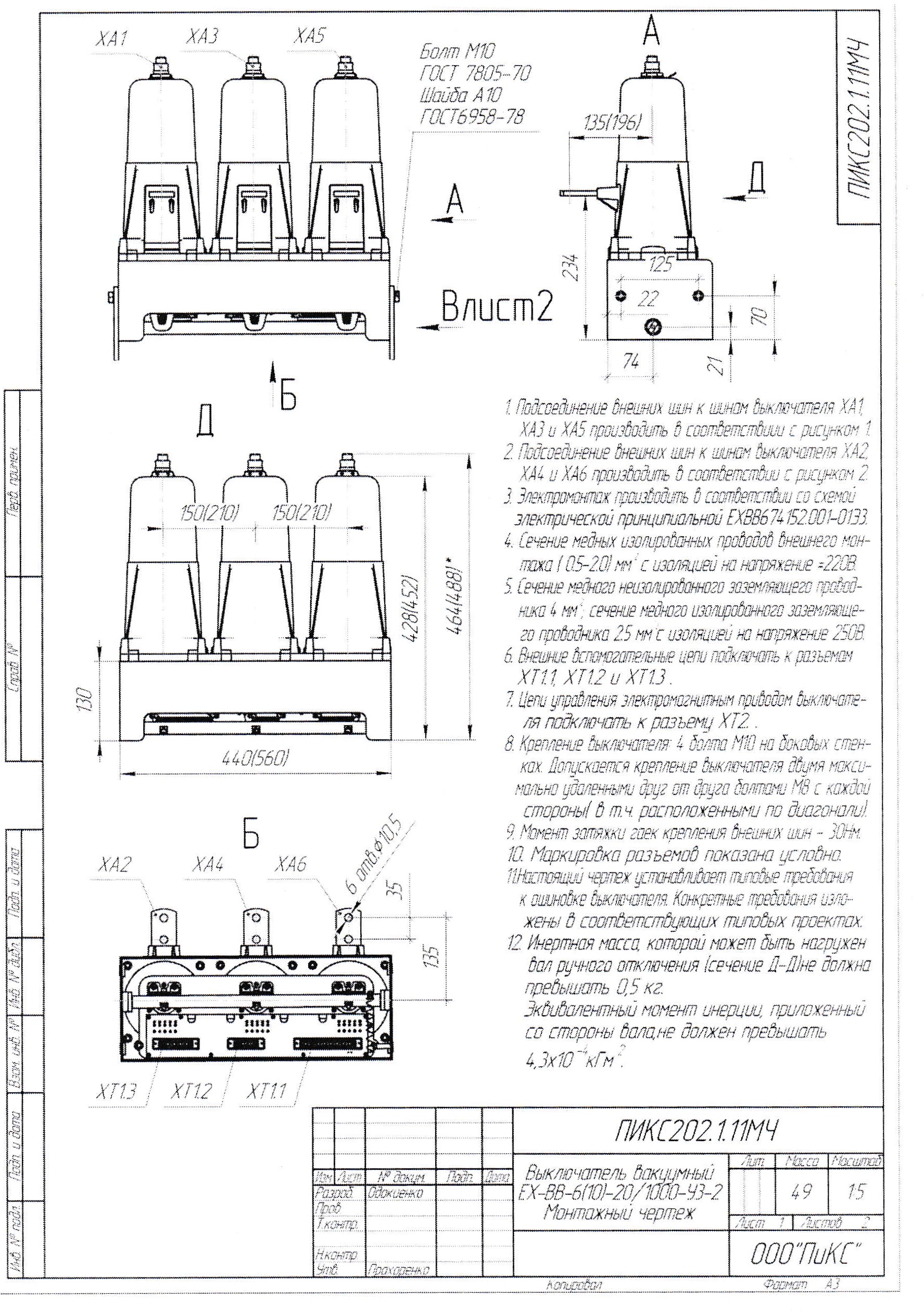

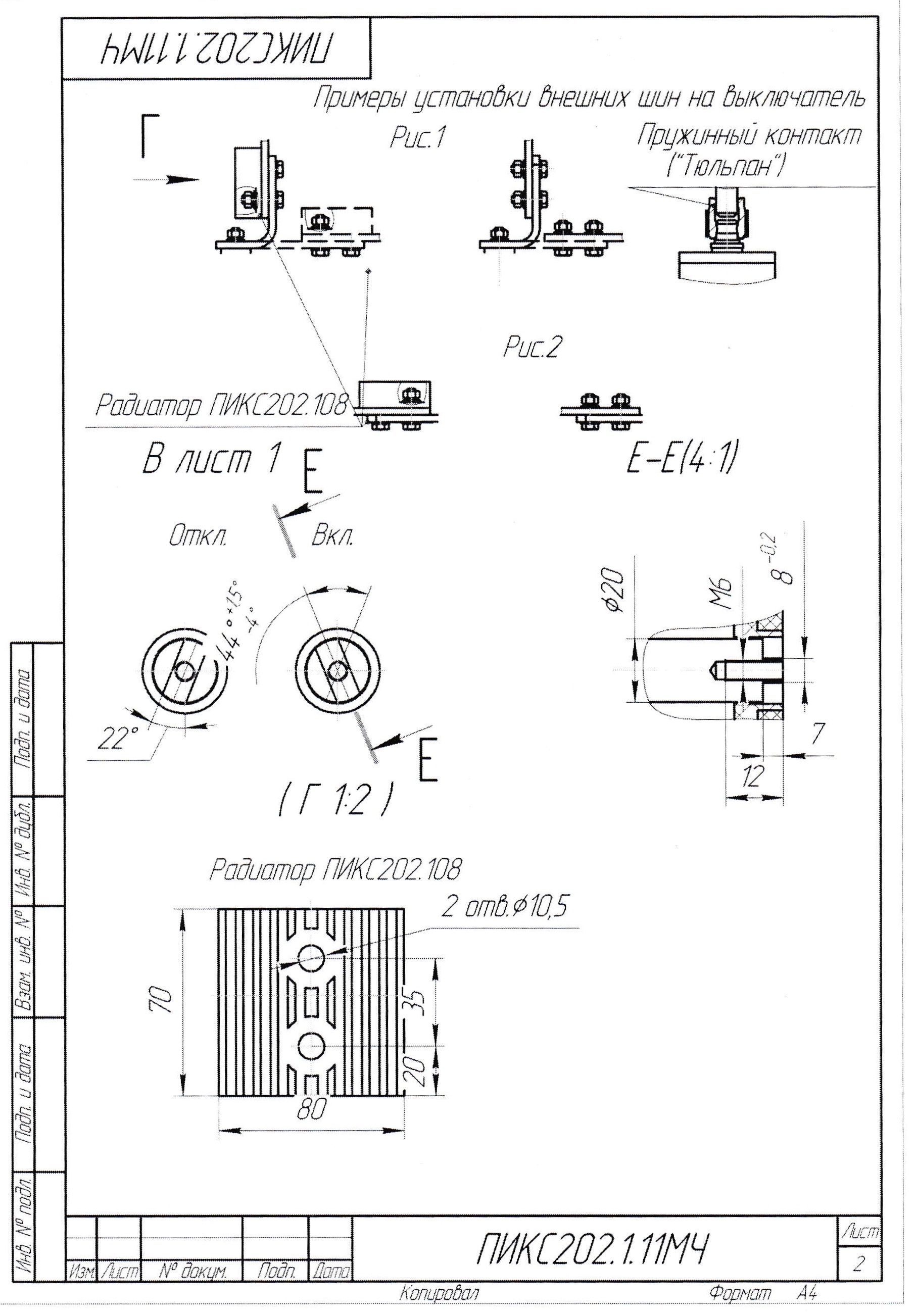

Монтажный чертеж ЕХ-ВВ 6(10)-20/1000 УЗ-З

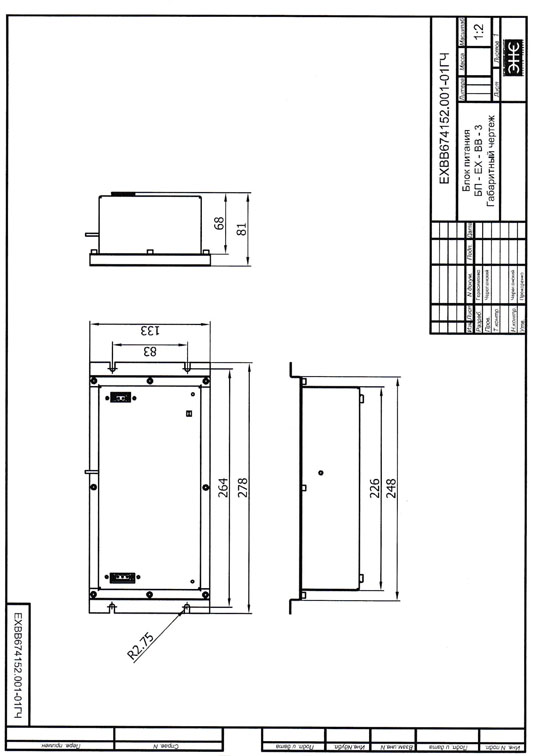

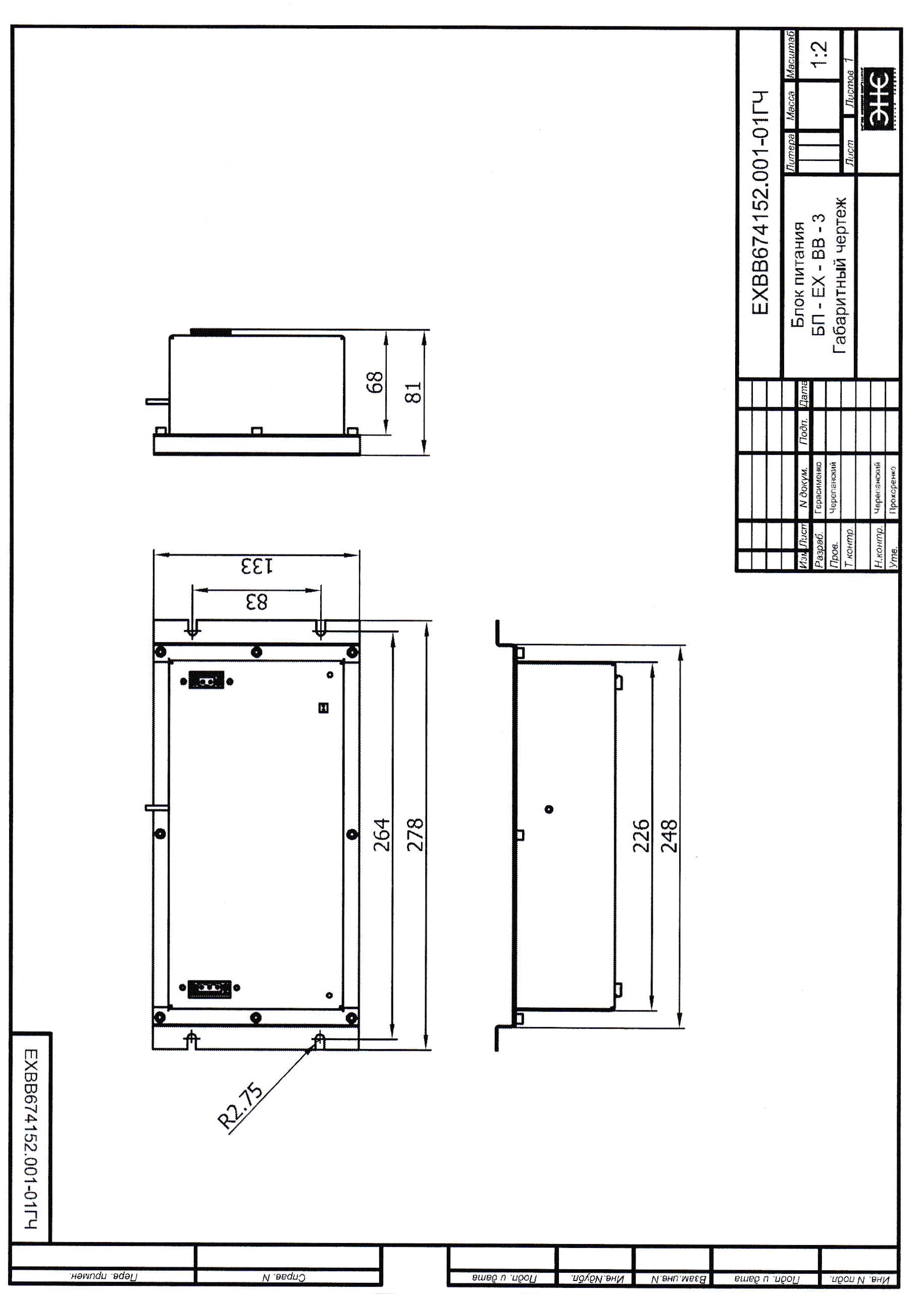

Габаритный чертеж БП

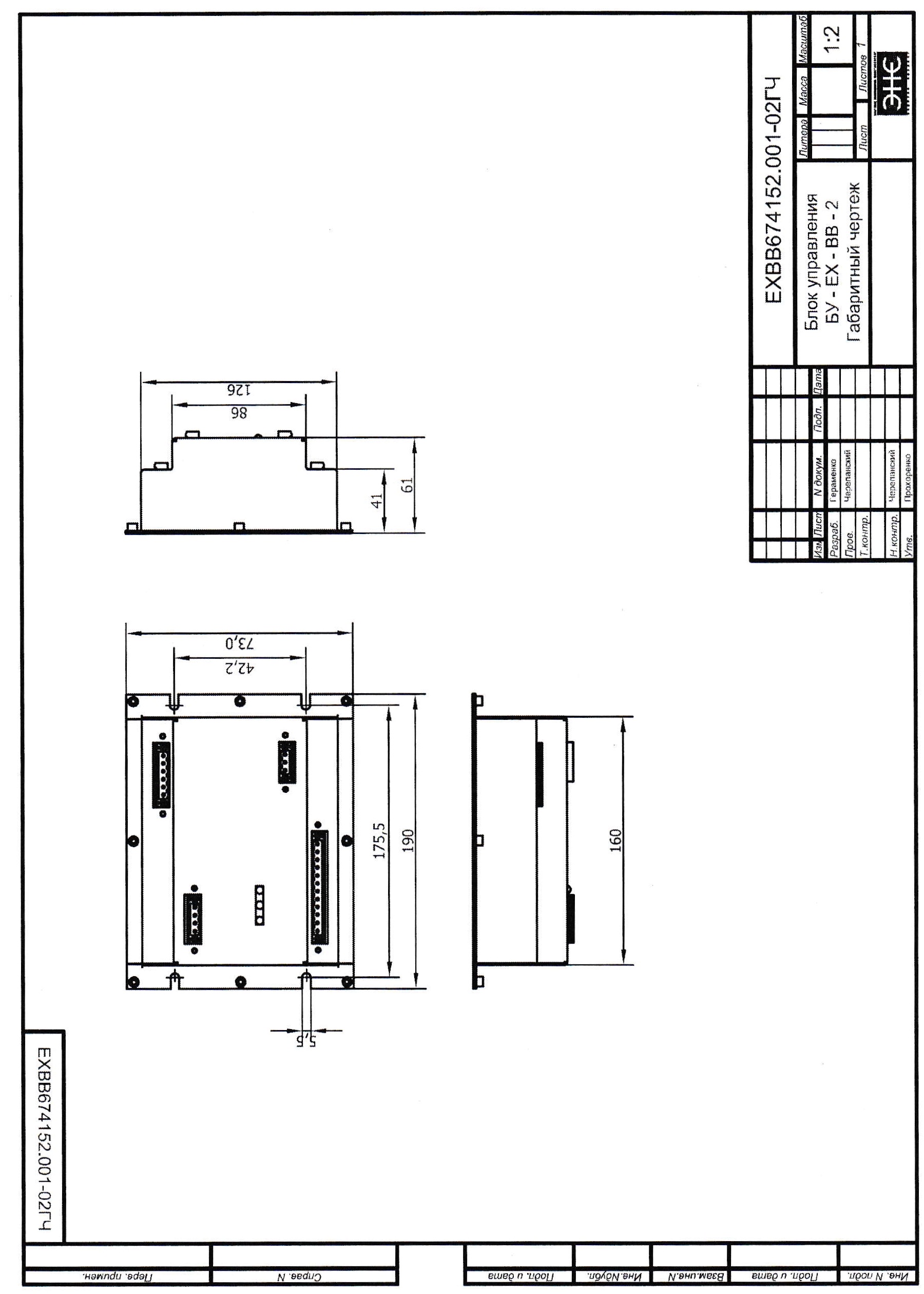

Габаритный чертеж БУ
