1.5 Средства измерения, инструмент и принадлежности

1.5.1 Перечень приборов, необходимых для контроля, регулирования, технического обслуживания и ремонта ВВ приведен в таблице 1.5.1.

Таблица 1.5.1

1.6 Маркировка и пломбирование

1.6.1 Маркировка ВВ выполнена в соответствии с ГОСТ 18620 и ГОСТ Р 52625-2006.

На маркировке указаны основные данные выключателя:

- обозначение изделия;

- номинсХ^ьное напряжение;

- номинальный ток;

- номинальный ток отключения;

- масса;

- дата изготовления;

- заводской номер;

- обозначение ТУ;

- товарный знак предприятия-изготовителя.

1.6.2 Сертифицированные выключатели маркируются Знаком Соответствия, который наносится на табличку технических данных.

1.6.3 Маркировка транспортной тары наносится транспортной компанией и содержит основные, дополнительные и информационные надписи и манипуляционные знаки согласно ГОСТ 14192-96.


-                  Упаковка

-                   ВВ упакован в коробку, в ней осуществляется транспортирование.

-                  Снятие транспортной тары должно производиться с     соблюдением

манипуляционных знаков.

1                 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

2.1            Эксплуатационные ограничения

2.1.1        Климатические условия эксплуатации ВВ указаны в разделе 1.1 настоящего РЭ.

2.1.2        Эксплуатационные технические характеристики не должны превышать значений, приведенных в разделе 1.2.

2.1.3        Возможность работы ВВ в условиях, отличных от указанных в настоящем «Руководстве по эксплуатации», должна согласовываться с предприятием-изготовителем.

2.2 Подготовка выключателя к использованию

2.2.1        К эксплуатации ВВ допускаются лица, изучившие настоящее РЭ, паспорт и прошедшие соответствующий инструктаж.

2.2.2        Перед использованием ВВ по назначению проверить комплектность полученного по заказу основного оборудования.

2.2.3         Ознакомиться с технической документацией и проверить возможность использования каждого ВВ в конкретных условиях эксплуатации.

2.2.4        При использовании выключателей в КРУ следует дополнительно руководствоваться инструкцией по монтажу выключателей в КРУ или КСО, а также рекомендациями, изложенными в п.п. 2.3 и 2.4 РЭ.

2.3            Использование выключателя в КРУ

2.3.1        Общие рекомендации

2.3.1.1   При установке ВВ в КРУ рекомендуется соблюдать требования настоящего раздела, а также требования ГОСТ 14693, ГОСТ 8024 и ГОСТ 1516.3.

ВНИМАНИЕ: Установка выключателей в КРУ должна выполняться по типовым проектам или по проектам, согласованным с ООО «ПиК Системы».

2.3.1.2   При проектировании новых КРУ с применением ВВ типа ЕХ-ВВ 10-20/1000 УЗ следует руководствоваться приведенными ниже требованиями.

2.3.2        Монтаж ВВ

2.3.2.1   Рабочее положение ВВ на номинальный ток 630-1000 А произвольное. Для обеспечен необходимой электродинамической стойкости выключателя, установленного в КРУ, при протекании токов КЗ необходимо предусматривать установку дополнительных опорных изоляторов, если длина шин между выводами ВВ и ближайшим опорным изолятором превышает 0,5 м.

Точки крепления, моменты затяжки, типы болтов, необходимых для крепления выключателя к несущим металлоконструкциям и к ошиновке, представлены на рисунке 2 для аппаратов на номинальный ток 1000 А.

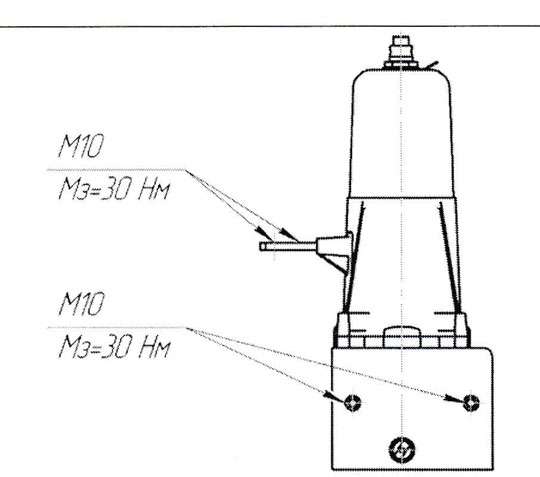

Рисунок 2 - Точки крепления, моменты затяжки, типы болтов

2.3.3 Монтаж ошиновки

2.3.3.1 Ошиновка ВВ должна проводиться шинами, подогнанными к выводам аппарата.

2.3.3.2 Недопустимо притягивание шин к выводам аппарата, при котором создаются статические усилия в направлении, перпендикулярном оси полюса, превышающие нормируемые значения. Максимальные нормируемые значения статических усилий, создаваемых ошиновкой, для выключателя типа EX-ВВ на номинальный ток 1000 А представлены на рисунке 3.

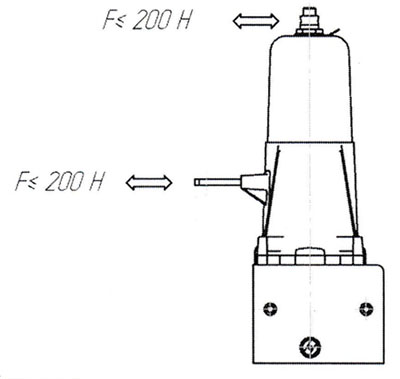

Рисунок 3 - Максимальные нормируемые значения статических усилий

2.3.4 Предложение по дополнительной изоляции

2.3.4.1 При установке выключателя в КРУ следует соблюдать требования ПУЭ по минимально допустимым расстояниям в свету от токоведущих частей до различных элементов
КРУ.

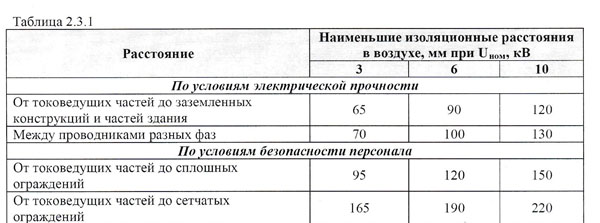

2.3.4.2 Данные по минимальным расстояниям для напряжения 3 - 10 кВ представлены в таблице 2.3.1.


-                  В случае, если конструктивно наименьшие изоляционные расстояния в воздухе выдержать затруднительно, для верхнего вывода выключателя рекомендуется применять изоляционные колпаки.

1                 Заземление В В

2.1            Корпус привода выключателя заземляется медным неизолированным проводником сечением 3 мм" или изолированным сечением 1,5 мм". Все исполнения имеют болт заземления М8.

2                 Организация блокировок и ручного отключения ВВ

В распределительных устройствах используются, как правило, два типа блокировок: механическая и электрическая.

2.1.1        Механическая блокировка

2.2.1        в ячейках стационарного типа блокируется управление разъединителями, если выключатель находится во включенном положении;

2.2.2        в ячейках с выкатными элементами блокируется перемещение выкатного элемента из рабочего положения в контрольное и обратно, если выключатель находится во включенном положении.

2.3            Устройства механической блокировки присоединяются непосредственно к общему валу.

2.4             В случае, если устройство механической блокировки разрабатывается потребителем самостоятельно, конструкция блокировочного узла должна удовлетворять следующим требованиям:

2.2.3        узлы устройства блокировки не должны оказывать постоянного механического воздействия на вал отключения ВВ;

2.2.4        инертная масса, которой может быть нагружен вал ручного отключения, не должна превышать 0,1 кг. Эквивалентный момент инерции, приложенный со стороны вала, не должен превышать 3,5x10^-4 кГм2.
