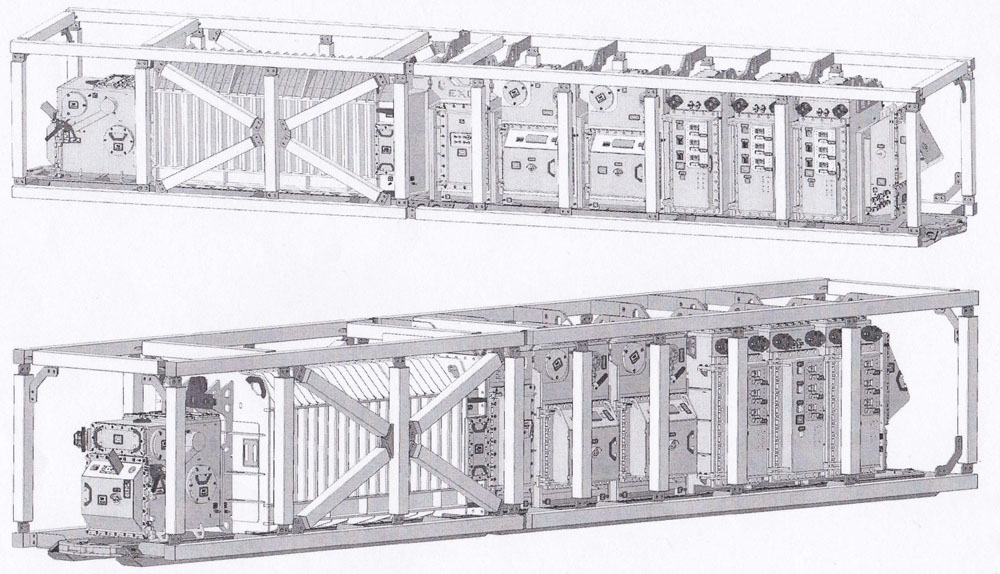

Подстанция состоит из следующих
функциональных элементов: о распределительного устройства
высшего напряжения РУВН; о отделения силового трансформатора ОТС;
о распределительного устройства низшего напряжения РУНН.
Все части подстанции установлены на сборной раме.
Подстанция снабжается комплектом эксплуатационной документации
согласно паспорту.
4.1. Распределительное устройство высшего напряжения РУВН.

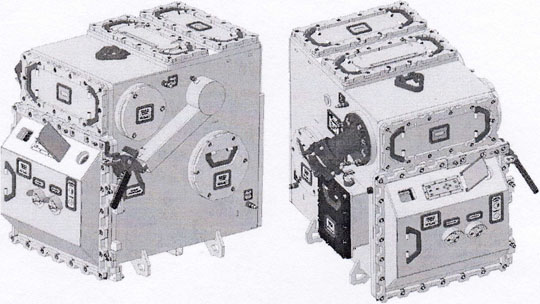

Рисунок 2 - Распределительное устройство высшего напряжения (РУВН).
4.1.1. Состав РУВН
РУВН (рисунок АЗ Приложения) состоит из следующих частей: о
фланца стыковки с ОТС; о отделения вводного; о отделения
разъединителя; о аппаратного отделения;
о отделения низковольтных присоединений (ОНП).
Отделение вводное.
Для присоединения и разводки жил кабеля в верхней части РУВН
предусмотрено вводное отделение с кабельными вводами для
силового кабеля (гибкого или бронированного). При отсутствии
требования по поставке второго ввода, отверстие под него
закрывается фланцевой заглушкой.
Отделение вводное закрывается крышкой, прикреплённой болтами, с
предупреждающей табличкой:
«ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ»
В отделении вводном находятся проходные изоляторы в отделение
разъединителя, а также зажимы для подключения кабеля.
Проходной изолятор предназначен для электрического соединения
силовых токопроводящих цепей между отделениями трансформаторной
подстанции и обеспечивает требуемый уровень изоляции
электрических цепей от корпуса. Конструктивно состоит из
токопроводящего медного стержня с элементами крепления
присоединяемых кабельных жил с
обоих концов, изолирующей части, и элементов крепления к
корпусу. Изолирующая часть выполнена из изоляционного, не
проводящего ток, материала по форме, обеспечивающей требуемую
длину пути для токов утечки и выдерживающих испытательное
напряжение 32 кВ с классом напряжения 6 кВ (согласно РД
34.45-51.300-97, п. 6.7).
Отделение разъединителя.
РУВН имеет разъединитель, размещенный в отдельном
взрывонепроницаемом отделении. Разъединитель содержит подвижные
контакты, закрепленные на вале, и неподвижные контакты.
Неподвижными контактами разъединителей являются шарообразные
головки стержней проходных изоляторов. К контактным пластинам
проходных изоляторов, расположенных в отделении ввода, крепятся
присоединительные зажимы для подключения жил высоковольтных
кабелей. К контактным пластинам проходных изоляторов, выходящих
в аппаратное отделение, крепятся гибкие высоковольтные
токоведущие шины внутренней коммутации. На противоположных
концах стержней проходных изоляторов, выходящих в отделения
разъединителей, имеются шаровые контакты.
Отделение разъединителя закрывается крышкой с помощью болтов,
имеющей надпись:
«ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ»
В отделении находится двухпозиционный разъединитель с наружным
ручным приводом. Ручка разъединителя сблокирована с дверью
аппаратного отделения.
Для производства монтажа, осмотра, текущего ремонта и
регулировки разъединителя на стороне РУВН имеются съемные крышки
с болтовым креплением.
На крышке отделения разъединителя РУВН находятся смотровые окна
для визуального наблюдения за выключенным (включенным)
положением ножей разъединителя. На двери РУВН расположены окно
дисплея, окно механического указателя вакуумного выключателя
«включено» / «отключено» и панель управления блока МКЗП.
Технические характеристики разъединителя:
- номинальное напряжение 6,3 кВ
- испытательное напряжение 32 кВ (согласно РД 34.45-51.300-97,
п. 6.7)
- номинальный ток нагрузки 630 А.
- максимальный ток нагрузки 1000 А.
- допустимое значение сопротивления контактов постоянному току
175 мкОм
Аппаратное отделение.
В аппаратном отделении расположены: о блоки защиты от
коммутационных перенапряжений;
о выкатная часть - БАВ (блок аппаратный высоковольтный), на
котором находятся: о вакуумный выключатель; о трансформатор
питания оперативных цепей; о датчики тока;
о высоковольтный предохранитель; о блок управления; о
трансформатор НОЛ;
о микроконтроллерный блок защиты присоединений МКЗП-10.
На двери аппаратного отделения расположены смотровые окна,
шильд-клавиатура управления, а также дисплей блока МКЗП.
Отделение низковольтных присоединений (ОНП).
Отделение низковольтных присоединений располагается с левой
стороны корпуса РУВН (рисунок АЗ Приложения), имеет три
кабельных ввода, с помощью которых производится присоединение
контрольных кабелей диаметром до 25 мм для диспетчерского
управления, сигнализации и работы схемы УРОВ. |
