САМОСПАСАТЕЛЬ ДЛЯ ПОДЗЕМНЫХ РАБОТ
шсс-т
Руководство по эксплуатации ВТ8.154.000 РЭ

Содержание
1 Описание и работа изделия
1.1 Назначение изделия
1.2 Технические характеристики
1.3 Состав изделия
1.4 Устройство и работа
1.5 Маркировка и пломбирование
1.6 Упаковка
2 Описание и работа составных частей изделия
3 Использование по назначению
3.1 Эксплуатационные ограничения
3.2 Подготовка изделия к использованию
3.3 Использование изделия
4 Техническое обслуживание изделия
4.1 Общие указания
4.2 Меры безопасности...
4.3 Порядок технического обслуживания
5 Хранение
6 Транспортирование
7 Утилизация









 Описание и работа изделия
1.1 Назначение изделия
1.1.1 Самоспасатель предназначен для экстренной защиты органов дыхания и зрения горнорабочих и ИТР в непригодной для дыхания атмосфере при подземных авариях.
Самоспасатель обеспечивает защиту органов дыхания и атмосфере, содержащей объемные доли СО до 10 %, S02 до 2 %, N0; до 1 %, H2S до 1 %, С02 до 15 %, N2 ДО 100 %, СН4 до 100 %. О2 до 0 % и угольную (породную) пыль до 10 г/м3.
1.1.2 Самоспасатель может эксплуатироваться при температурах окружающей среды от минус 20 до плюс 40 °С, относительной влажности воздуха до 100 % и атмосферном давлении до 133.3 кПа (1000 мм рт.ст.).
1.1.3 Самоспасатель является средством защиты одноразовы) о использования, выпускается готовым к немедленному применению и рассчитан на индивидуальное постоянное ношение и групповое хранение на специальных стеллажах в местах эксплуатации.
1.1.4 Самоспасатель позволяет производить эвакуацию промышленного персонала из опасной зоны или отсиживаться в ожидании помощи.
1.1.5 Самоспасатель снабжен загубником и гибко связанным с ним носовым зажимом, что позволяет автоматически привлечь внимание пользователя к необходимости надеть носовой зажим.
1.1.6 Самоспасатель снабжен защитными очками с незапотевающей пленкой, которые при вскрытии самоспасателя остаются прикрепленными к нему и не могут потеряться.
1.1.7 Самоспасатель снабжен индикатором герметичности, который позволяет проводить визуальный контроль герметичности по цвету индикаторного элемента (герметичный самоспасатель - синий цвет, негерметичный - красный).
1.1.8 Самоспасатель обладает электростатической искробезопасностью (ЭСИБ) - заключение НЦ ВостНИИ № 176-7.
1.1.9 Самоспасатель стоек к нагрузкам, возникающим при падении его на бетонный пол с высоты до 1,5 м, а при раздавливании усилием 98 кН (Ют) в вертикальном и наклонном положениях и усилием 392 кН (40 т) в горизонтальном положении не происходит высыпание регенеративного продукта.
1.1.10 Материалы, используемые в самоспасателе, не. оказывают вредного воздействия на человека, стойки, к воздействию открытого пламени с температурой 800 °С в течение 1-2 с.
1.2 Технические характеристики
1.2.1 Время защитного действия самоспасателя в аварийной ситуации:
- не менее 60 мин при нагрузке средней тяжести (выход из аварийного участка с расчетной скоростью 5,6 км/ч);
- до 260 мин при нахождении в покое (отсиживании);
- не менее 1 8 мин при выполнении тяжелой нагрузки (например, беге).
1.2.2 Сопротивление дыханию в самоспасателе при выполнении работы со средней физической нагрузкой - не более 980 Па (100 мм вод.ст.).
1.2.3 Температура вдыхаемой из самоспасателя газовой дыхательной смеси (ГДС) — не более 55 °С при температуре окружающей среды (20 ± 5) °С.
1.2.4 Объемная доля кислорода в ГДС на вдохе - не менее 21 %.
1.2.5 Масса самоспасателя - 3,0 кг.
1.2.6 Масса рабочей части самоспасателя - 2,4 кг.
1.2.7 Габаритные размеры самоспасателя: 1 И х 146 х 248 мм.
1.2.8 Продолжительность включения в самоспасатель составляет не более 15 с.
1.3 Состав изделия
1.3.1 Самоспасатель состоит из двух основных частей (рисунок 1): футляра, состоящего из корпуса 1 и крышки 2 и уложенной и футляр рабочей части (рисунок 2).
Футляр герметизируется двумя стяжными лентами 4 (рисунок \ ). На замке стяжных лент имеется пломба 5 и ремень замка 3. На корпусе футляра крепится ремень 7. На крышке 2 имеется индикатор герметичности 6.
Рабочая часть самоспасателя (рисунок 2) включает в себя: загубник 12, носовой зажим 11, очки (противодымные) 16, гофрированную трубку 13, мешок дыхательный 9 с клапаном избыточного давления (КИД) 10, патрон с пусковым устройством' 14, закрепленный внутри корпуса футляра 1, теплоизолятор 15.


1.4 Устройство и работа
1.4.1 При включении человека в самоспасатель органы дыхания и зрения изолируются от окружающей среды с образованием дыхательного контура, в котором поддерживается состав газовой дыхательной смеси (ГДС), пригодной для дыхания.

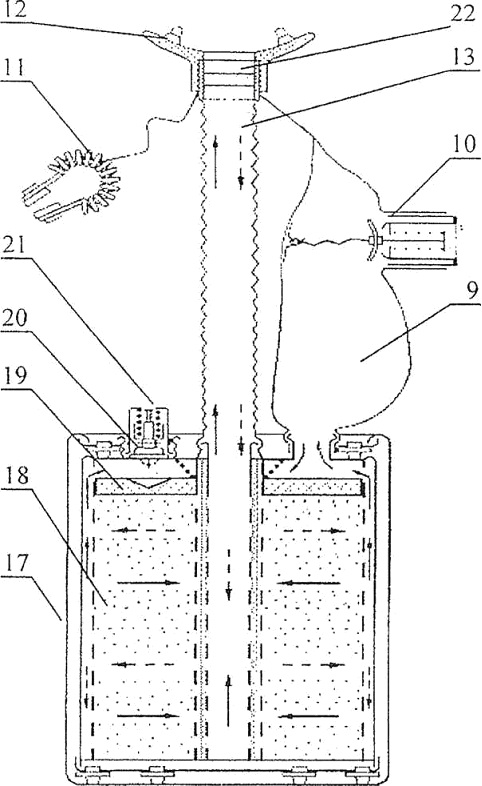

Движение потока ГДС в самоспасателе осуществляется по маятниковой схеме (рисунок 3). При выдохе ГДС через загубник 12 по гофрированной трубке 13 попадает в патрон с регенеративным продуктом 18, в котором поглощается диоксид углерода и влага и выделяется кислород в объеме, пропорциональном объему поглощенных веществ. Из патрона ГДС поступает в дыхательный мешок 9. При вдохе обогащенная кислородом ГДС из дыхательного мешка вторично поступает в патрон, где дополнительно очищается от диоксида углерода, и по воздуховоду возвращается в органы дыхания. Избыток ГДС из дыхательного мешка при выдохе стравливается
















1- корпус; 2 - крышка; 3 - ремень замка; 4 - стяжная лента; 5-пломба; 6 - индикатор герметичности; 7 - ремень для ношения; 8 - пряжка.


Рисунок 1 - Самоспасатель в сборе


Вид со стороны, обращенной к человеку
1 - корпус; 9 - мешок дыхательный; 10-КИД;
11 - носовой зажим; 12 - загубник; 13 - гофрированная трубка; 14 - пусковое устройство; 15 - теплоизолятор; 16 - очки.
Рисунок 2 - Рабочая часть самоспасателя
