САМОСПАСАТЕЛЬ ДЛЯ ПОДЗЕМНЫХ РАБОТ ШСС-ТМ. Руководство по эксплуатации ЦТКЕ.8.092.000 РЭ

Открытое Акционерное Общество «Корпорация «Росхимзащита»
САМОСПАСАТЕЛЬ ДЛЯ ПОДЗЕМНЫХ РАБОТ ШСС-ТМ Руководство по эксплуатации ЦТКЕ.8.092.000 РЭ

1 Описание и работа изделия,...,,.,,.. 4
1.1 Назначение, изделия 4
1.2 Технические характеристики 4
1.3 Состав изделия, — 5
1.4 Устройство и работа.... ... 8
1.5 Маркировка и пломбирование 10
1.6 Упаковка 11
2 Описание и работа составных частей изделия12
3 Использование по назначению 14
3.1 Эксплуатационные ограничения 14
3.2 Использование изделия ..... 14
4 Техническое обслуживание изделия....... 16
4.1 Общие указания 16
4.2 Меры безопасности.: 16
4.3 Порядок технического обслуживания 1?
5 Хранение........... 18
6 Транспортирование. 19
7 Утилизация 20

Настоящее руководство по эксплуатации предназначено для изучения самоспасателя для подземных работ ШСС-ТМ (далее самоспасатель).
В состав руководства по эксплуатации входят правила использования самоспасателя по назначению, сведения по устройству самоспасателя и его составных частей, правила хранения и транспортирования, указания по техническому обслуживанию и утилизации.
Изучение настоящего руководства по эксплуатации является достаточным для правильного использования самоспасателя.
1 Описание и работа изделия
1.1 Назначение изделия
1.1.1 Самоспасатель предназначен для защиты органов дыхания и зрения горнорабочих и ИТР при подземных авариях, связанных с образованием непригодной для дыхания среды.
1.1.2 Самоспасатель обеспечивает защиту органов дыхания в атмосфере, содержащей: СО до 10 %, СО2 до 15 %, S02 до 2 %, N02 до 1 %. H2S до 1 %, N2 до 100 %, СН4 до 100 %, О2 от 0 % и угольную (породную) пыль до 10 г/м*м,
1.1.3 Самоспасатель работоспособен при температуре окружающей среды от минус 20 до плюс 40 С при относительной влажности воздуха до 100 % и атмосферном давлении до 133,3 кПа (1000 мм рт. ст.)
1.1.4 Самоспасатель является средством защиты одноразового использования, выпускается готовым к немедленному применению и рассчитан на индивидуальное постоянное ношение и групповое хранение на специальных стеллажах в местах эксплуатации.
1.2 Технические характеристики
1.2.1 Самоспасатель соответствует требованиям ГОСТР 12.4.220-2001.
1.2.2 Коэффициент защиты самоспасателя - не менее
5 х 103
1.2.3 Время защитного действия самоспасателя не менее:
~ 60 мин при нагрузке средней тяжести (выход из аварийного участка);
- 300 мин при нахождении в покое (отдых);
-18 мин при выполнении тяжелой нагрузки (бег).
1.2.4 Сопротивление дыханию в самоспасателе при нагрузке средней тяжести - не более 785 Па (30 мм вод. ст.).
1.2.5 Температура вдыхаемой из самоспасателя газовой дыхательной смеси (ГДС) - не более 50 °С при выполнении нагрузки средней тяжести при температуре окружающей среды (20 ± 5} °С
1.2.6 Габаритные размеры самоспасателя: 234 х 194 х 95 мм,
1.2.7 Масса самоспасателя - не более 2,3 кг,
1.3 Состав изделия
1.3.1 Самоспасатель состоит из следующих составных
частей (рисунок 1): рабочей части 2, нижней крышки 1, верхней крышки 3, соединенных стяжной лентой 7.
К рабочей части 2 крепится ремень 9 и пряжка 8. Самоспасатель опломбирован пломбой 5, находящейся на замке 8 стяжной ленты 7. К замку 6 крепится ремень замка 4.
Рабочая часть самоспасателя (рисунок 2) включает в себя: загубник 18, носовой зажим 17. очки 24, гофрированную трубку 18, теплообменник 15, мешок дыхательный 10 с клапаном избыточного давления (КПД) 25, патрон 20, заключенный в корпус 22, пусковое устройства 11.
Полость между патроном 20 и корпусом 22 заполнена вспененным компаундом 21.


1- нижняя крышка; 2 - рабочая часть; 3 - верхняя крышка;
4- ремень замка; 5 - пломба; 6 - замок; 7 - стяжная лента; 8 - пряжка; 9 - ремень

Рисунок 1 - Самоспасатель в сборе

10 - дыхательный мешок; 11 - пусковое устройство, 12 - чека; 13 - пробка; 14 - тяга; 15 - теплообменник; 16 - загубник; 1? - носовой зажим; 18 - гофрированная трубка; 19 - прокладка резиновая; 20 - патрон; 21 - вспененный компаунд; 22 - корпус; 23 - кольцо резиновое; 24 - очки, 25 - КИД.

Рисунок 2 - Рабочая часть самоспасателя


1.4 Устройство и работа

1.4.1 При включении в самоспасатель органы дыхания изолируются от окружающей среды с образованием дыхательного контура, в котором поддерживается состав ГДС, пригодный для дыхания.
Устройство и работа самоспасателя показаны на рисунках 2, 3 Движение потока ГДС в самосласателе осуществляется по маятниковой схеме. При выдохе ГДС через загубник 16-и теплообменник 15 по гофрированной трубке 18 попадает в патрон 20 с регенеративным продуктом 28, который поглощает диоксид углерода и влагу и выделяет кислород в объеме, пропорциональном объему поглощенных веществ. Из патрона 20 ГДС поступает в дыхательный мешок 10. При вдохе обогащенная кислородом ГДС из дыхательного мешка 10 вторично поступает е патрон 20, где дополнительно очищается от диоксида углерода, и через гофрированную трубку 18 возвращается в органы дыхания. Избыток ГДС из дыхательного мешка 10 стравливается через КИД 25,
Для обеспечения кислородом в первые минуты после включения в самоспасатель и для ускорения разработки продукта применяется пусковой брикет 27, который приводится в действие с помощью пускового устройства 11 и ампулы 26.

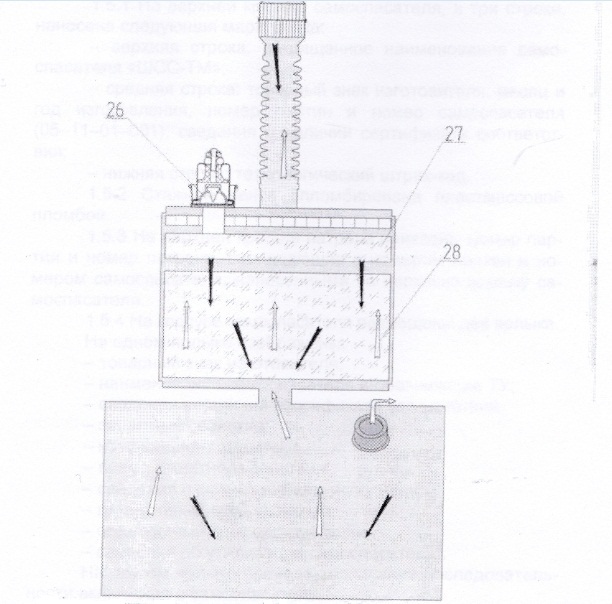

26 - ампула; 27 - пусковой брикет; 28 - регенеративный
продукт
Рисунок 3 - Принципиальная схема работы самоспасателя




На верхней крышке самоспасателя, в три строки, нанесена следующая маркировка:
- верхняя строка: сокращенное наименование самоспасателя «ШСС-ТМ»;
- средняя строка: товарный знак изготовителя, месяц и год изготовления, номер партии и номер самоспасателя (05—11—01—001), сведения о наличии сертификата соответствия;
- нижняя строка: технологический штрих-код.
1.5.1 Стяжная лента опломбирована пластмассовой пломбой.
1.5.2 На верхней крышке патрона нанесены номер партии и номер патрона, совпадающие с номером партии и номером самоспасателя, нанесенными на верхнюю крышку самоспасателя.
1.5.3 На корпусе самоспасателя размещены два ярлыка,
На одном ярлыке изображены:
- товарный знак изготовителя;
- наименование самоспасателя и обозначение ТУ;
- сведения о наличии сертификата соответствия;
- защитные свойства;
- шзффмциев i защиты,
- время защитного действия;
- сведения о климатическом исполнении;
- гарантийный срок хранения;
- гарантийный срок эксплуатации;
- сведения об утилизации самоспасателя.
На другом ярлыке приведено описание последовательности включения в самоспасатель,
1.5,6 На упаковке нанесена следующая маркировка:
а) на боковой стенке:
1) в левом верхнем углу - манипуляционные знаки: «Хрупкое. Осторожно», «Беречь от солнечных лучей», «Беречь от влаги», «Верх», «Штабелирование ограничено»;
2) в средней части - надписи с указанием сведений
об изделии в следующей последовательности:
- товарный знак изготовителя и наименование стра- ны-изготовителя;
- наименование самоспасателя и обозначение ТУ;
~ сведения о наличии сертификата соответствия;
- сведения о климатическом исполнении;
- защитные свойства;
- коэффициент защиты;
- время защитного действия;
- номер партии;
- номер упаковки;
- дата изготовления/окончания гарантийного срока хранения (месяц, год);
- номера изделий в упаковке;
- количество изделий в упаковке, шт.;
~ масса брутто, кг;
-фамилия упаковщика;
- штамп контролера ОТК;
б) на торцевой стенке:
1) вверху - манипуляционные знаки: «Хрупкое. Осторожно», «Беречь от солнечных лучей», «Беречь от влаги», «Верх», «Штабелирование ограничено»;
2) в центре - наименование изготовителя и его юридический адрес.
1,6 Упаковка
1.6.1 Самоспасателя уложены вертикально в ящики по 9 шт. в каждом.
1.6.2 В каждую упаковку вложено руководство по эксплуатации.
1 Описание и работа составных частей изделия
1.1 Составные части самоспасателя показаны на рисунках 1, 2, 3,
1.2 Загубник 16, носовой зажим 17 и гофрированная трубка 18 предназначены для ИЗОЛЯЦИЙ органов дыхания от окружающей среды, направления выдыхаемой ГДС в патрон 20 и подведения очищенной от диоксида углерода и обогащенной кислородом ГДС к органам дыхания,
Для герметизации рабочей части загубник 16 надет на пробку 13, неподвижно закрепленную на верхней крышке патрона 20,
1.3 Очки 24 предназначены для защиты глаз от дьша, пыли и твердых частиц. Они в сложенном виде располагаются s нижней крышке 1 и стянуты резиновым кольцом: 23. Для предохранения стекол очков 24 от запотевания используются незапотевашщие плёнки, которые вставлены в пазы очкового узла с внутренней стороны. Очки 24. для исключения их потери, с помощью шнура прикреплены к патрубку патрона 20,
1.4 Теплообменник 15 служит для охлаждения ГДС, поступающей на вдох.
1.5 Дыхательный мешок 10 служит ёмкостью для выдыхаемой ГДС и кислорода, выделяемого пусковым брикетом 27 и регенеративным продуктом 28, КИД 25 служит для сбрасывания избыточного объема ГДС из дыхательного мешка 10 в атмосферу,
1.6 В патроне 20 размещены пусковой брикет 27, регенеративный продукт 28 и ампула 26. Пусковой брикет 27 приводится в действие с помощью инициирующего раствора, содержащегося в ампуле 26. При запуске пускового устройства 11 ампула 26 раздавливается, и инициирующий раствор выливается на пусковой брикет 27.
1.7 Запуск пускового устройства 11 осуществляется с помощью тяги 14, связанной с чекой 12, которая извлекается при снятии загубника 16 с пробки 13.
1.8 Нижняя 1 и верхняя 3 крышки служат для размещения в них составных частей рабочей части 2, Герметичность соединения крышек с рабочей частью обеспечивается с помощью прокладок 19, надетых на фланцы патрона 20.
1.9 Вспененный компаунд 21, заполняющий полость между патроном 20 и корпусом 22, придает прочность конструкции самоспасателя и служит тегшоизолятором.
1.10 Ремень 9 предназначен для плечевого ношения самоспасателя и крепления рабочей части на шее во время его использования. Пряжка 8 служит для регулировки длины ремня.
2 Использование по назначению
3 1 Эксплуатационные ограничения
3.1.1 Минимальная гарантированная температура окружающей среды для запуска самоспасателя минус 20 °С.
3.1.2 Самоспасатель не должен эксплуатироваться при температурах окружающей среды ниже минус 20 и выше плюс
40 X.
3.2 Использование изделия
3.2.1 Во время нахождения пользователя на рабочем месте самоспасатель разрешается располагать в пределах видимости на расстоянии не более 1 м от себя..
3.2.2 В аварийной ситуации (внезапном выбросе угля и газа, пожаре, взрыве) немедленно включиться в самоспасатель и выходить из аварийного участка по маршруту, предусмотренному планом ликвидации аварий, или указанному лицами участкового надзора.
3.2.3 Включаться в самоспасатель нужно в следующей последовательности:
- задержать дыхание;
- поместить самоспасатель перед собой;
- придерживая одной рукой самоспасатель, другой рукой вскрыть стяжную ленту за ремень замка.;
- сбросить стяжную ленту, верхнюю и нижнюю крышки;
- продолжая придерживать самоспасатель, взяться за загубник и, потянув его вверх, снять с пробки, при этом извлекается чека из пускового устройства:
- быстро взять загубник в рот;
. ~ надеть носовой зажим;
- продолжить дыхание;

Рисунок 4 - Самоспасатель ШСС-ТМ при ношении и использовании
- отрегулировать длину ремня, подтянув его так, чтобы гофрированная трубка не стесняла движение головы.
- надеть очки., освободив их от резинового кольца.
3.2.4 Свидетельством запуска пускового брикета является наполнение дыхательного мешка, нагревание поверхности патрона в районе пускового устройства, поступление тёплой ГДС на вдох.
3.2.5 Выходить из аварийного участка нужно быстрым и размеренным шагом только после того, как убедились в запуске пускового брикета самоспасателя.
3.2.6 После выхода из аварийного участка и выключения из самоспасателя сдать его в установленное место для последующей утилизации.

4 Техническое обслуживание изделия
4.1 Общие указания
4.1.1 Самоспасатель безопасен и готов к немедленному применению при соблюдении правил хранения и эксплуатации, изложенных в настоящем руководстве по эксплуатации,
4.1.2 К эксплуатации самоспасателя допускаются лица, изучившие его устройство, правила пользования и меры безопасности, изложенные в настоящем руководстве по эксплуатации, и получившие практические навыки по включению в самоспасатель,
4.2 Меры безопасности
4.2.1 Предохранять самоспасатель от повреждений.
4.2.2 8 аварийной ситуации необходимо:
- включившись в самоспасатель, убедиться, что сработал пусковой брикет и наполнился дыхательный мешок;
- своевременно закончить использование самоспасателя .
4.2.3 ЗАПРЕЩАЕТСЯ:
- КЛАСТЬ САМОСПАСАТЕЛЬ НА ТРАНСПОРТЕРНУЮ ЛЕНТУ, ВАГОНЕТКУ, ЭЛЕКТРОВОЗ, ГОРНУЮ МАШИНУ (УГОЛЬНЫЙ КОМБАЙН И ДР.);
- ДОПУСКАТЬ СОПРИКОСНОВЕНИЕ САМОСПАСАТЕЛЯ С ЭЛЕМЕНТАМИ КОНТАКТНОЙ ЭЛЕКТРОСЕТИ:
- ПОДНИМАТЬ И НОСИТЬ САМОСПАСАТЕЛЬ ЗА РЕМЕНЬ ЗАМКА:
- ИСПОЛЬЗОВАТЬ САМОСПАСАТЕЛЬ КАК ОПОРУ, СИДЕНЬЕ И Т. П.;
- ОСТАВЛЯТЬ САМОСПАСАТЕЛЬ ВБЛИЗИ ТЕПЛОИЗЛУЧАЮЩИХ УСТРОЙСТВ И МЫТЬ ЕГО ВОДОЙ;

- ИЗВЛЕКАТЬ ЗАГУБНИК ИЗО РТА И СНИМАТЬ НОСОВОЙ ЗАЖИМ В ЗАГАЗОВАННОЙ ЗОНЕ;
- ПОДСАСЫВАТЬ РУДНИЧНЫЙ ВОЗДУХ ДО ВЫХОДА НА СВЕЖУЮ СТРУЮ;
- ДОПУСКАТЬ ОБЖАТИЕ ДЫХАТЕЛЬНОГО МЕШКА РУКАМИ ИЛИ ЗА СЧЕТ КОНТАКТА С ОКРУЖАЮЩИМИ ПРЕДМЕТАМИ ВО ИЗБЕЖАНИЕ НЕХВАТКИ ГАЗОВОЙ ДЫХАТЕЛЬНОЙ СМЕСИ НА ВДОХ;
- ПОВТОРНО ВКЛЮЧАТЬСЯ В ИСПОЛЬЗОВАННЫЙ САМОСПАСАТЕЛЬ
Примечание - Использованный самоспасатель - самоспасатель, из которого выключился пользователь; независимо от продолжительности нахождения в нём,
4.3 Порядок технического обслуживания
4.3.1 Техническое обслуживание самоспасателя производится непосредственно перед его эксплуатацией.
При техническом обслуживании производится;
- удаление пыли и загрязнений с поверхности самоспасателя:
- проверка исправности самоспасателя внешним осмотром. При наличии повреждений поверхности самоспасателя, отсутствий ремня и пломбы самоспасатель должен быть заменен на новый.
4.3.2 Акт по замене непригодного для использования самоспасателя на новый составляется по форме, принятой у потребителя. Все непригодные для использования самоспа- сатели должны быть списаны и утилизированы
5.1 Упаковки с самоспасателями должны храниться в сухих отапливаемых и неотапливаемых помещениях (складах) при температурах от минус 40 до плюс 50 °С
5.2 Упаковки с самоспасателями должны храниться на стеллажах и штабелях на расстоянии не менее 1 м от отопительных приборов отдельно от агрессивных, органических и горючих веществ,
5.3 Упаковки с самоспасателями должны храниться штабелями. Расстояние между штабелями должно быть не менее 1 м. Упаковки должны укладываться в штабеля крышками вверх до семи радов по высоте и две упаковки по ширине, при этом верхние ряды упаковок должны отстоять от потолочного (чердачного) перекрытия не менее чем на 1 м.
Не разрешается бросать или кантовать упаковки, волочить, ставить их крышками вниз или набок.
5.4 В местах эксплуатации самоспасатели в период ме>вду сменами должны находиться на специально оборудованных стеллажах в помещении для хранения при температурах от минус 20 до плюс 40 °С.
5.5 Самоспасатели должны храниться в условиях, исключающих несанкционированный доступ.
ЗАПРЕЩАЕТСЯ;
- ХРАНИТЬ САМОСПАСАТЕЛИ У ОТОПИТЕЛЬНЫХ СИСТЕМ;
- ХРАНИТЬ САМОСПАСАТЕЛИ В УСЛОВИЯХ, НЕ ИСКЛЮЧАЮЩИХ ПОПАДАНИЕ НА НИХ ВОДЫ, МАСЕЛ. ОРГАНИЧЕСКИХ И АГРЕССИВНЫХ ЖИДКОСТЕЙ;
- БРОСАТЬ САМОСПАСАТЕЛИ И СКЛАДЫВАТЬ ИХ НАВАЛОМ;
ХРАНИТЬ ИСПОЛЬЗОВАННЫЕ САМОСПАСАТЕЛИ ВМЕСТЕ С ГОДНЫМИ К ПРИМЕНЕНИЮ.
8.1 Транспортирование упаковок с самоспасателями допускается любым видом транспорта при температурах от минус 40 до плюс 50 в соответствии с правилами, действующими на этом веде транспорта. При этом упаковки должны быть защищены от попадания в них атмосферных осадков и солнечных лучей и закреплены внутри транспортного средства с целью исключения их свободного перемещения.
Упаковки должны транспортироваться в условиях, исключающих несанкционированный доступ.
6.2 ЗАПРЕЩАЕТСЯ УПАКОВКИ С САМОСПАСАТЕЛЯМИ ТРАНСПОРТИРОВАТЬ С ГОРЮЧИМИ И АГРЕССИВНЫМИ ВЕЩЕСТВАМИ. ОРГАНИЧЕСКИМИ ЖИДКОСТЯМИ.



7.1 Самоспасатели использованные, признанные не
годными или с истекшим гарантийным сроком подлежат утилизации у изготовителя или в  специализированных организациях, указанных изготовителем
7.2 Организации которые производят утилизацию самоспасателей должны иметь
- лицензию на деятельность по утилизации самоспасателей и кислородосодержащего продукта;
- официальное разрешение изготовителя;
- технологи регламент, одобренный изготовителем, по утилизации спасателей и кислородосодержащего продукта.
7.3 До отправки в утилизацию самоспасатели должны быть помещены в специально отведённые сухие помещения, оснащенные порошковыми огнетушителями, на расстоянии не менее 1 м от отопительных систем. При этом должна быть исключена возможность попадания в самоспасатели воды, масел, органических жидкостей.
7.4 Списание самоспасателей должно производиться комиссией и оформляться актом утвержденным в установленном порядке у потребителя.
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ СЖИГАТЬ И ВЫБРАСЫВАТЬ САМОСПАСАТЕЛИ В ОБЩЕДОСТУПНЫЕ МЕСТА, ПРОИЗВОДИТЬ УТИЛИЗАЦИЮ САМОСПАСАТЕЛЕЙ, А ТАКЖЕ ПЕРЕДАВАТЬ САМОСПАСАТЕЛИ НА УТИЛИЗАЦИЮ ОРГАНИЗАЦИЯМ, НЕ ОТВЕЧАЮЩИМ ТРЕБОВАНИЯМ 7.2 НАСТОЯЩЕГО РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ.

////////////////////////////
