БЛОК КОНТРОЛЯ изоляции ТИПА БКИ


ПАСПОРТ ПСР. 411212.002 ПС









1. Назначение
1.1 Блок предназначен для встройки в рудничные коммутационные аппараты и распредустройства (в дальнейшем именуемые "аппараты”) напряжением до 1200 В, частотой 50 и 60 Гц и служит для контроля сопротивления изоляции в отходящих от аппаратов силовых цепях.
1.2 Климатическое исполнение - УХЛ5и Т5 по ГОСТу15150-69.
1.3 Блок предназначен для эксплуатации в следующих условиях:
а) номинальные значения следующих факторов - по ГОСТу 15543-70 и ГОСТу 15150-69, при этом верхнее значение относительной влажности воздуха - 98 % (при температуре 35 °С).
б) вибрационные нагрузки в местах установки блока не должны быть выше
I степени жесткости - по ГОСТу 16962-71, группа условий эксплуатации М18
- по ГОСТу 17516-72, т. е. в местах установки блока вибрация не должна превышать 35 Гц а максимальное ускорение - 4,9 м/с2:
в) рабочее положение блока в пространстве не регламентируется;
г) номинальный режим работы блока - продолжительный.




2. Технические данные




2.1 номинальное напряжение питания блока, В ~36
2.2 Диапазон рабочего напряжения питающей сети 0,85+-1,1 Uном
2.3 Электрическая схема блока должна обеспечивать:
а) при снижении сопротивления изоляции
отходящего присоединении ниже уставки 30 или 100 кОм

блокирование отключенного




б) при срабатывании блока
световую сигнализацию


2.4 Величина аварийной установки по контролю сопротивления изоляции, кОм:



для сети 600 В      35+10/-5

для сети 1140 В 110 +70/-10


2.5 Величина предупредительной уставки по контролю сопротивления изоляции, кОм:
для сети 660 В       150 +- 50

для сети 1140 В         300 +-80


2.6 Механическая и коммутационная износостойкость элементов блока, циклов ВО
При активной нагрузке контактов постоянным и переменным с частотой, Гц током, А напряжением, В


2.7 Потребляемая мощность (А, не более) 2



2.8 Габаритные размеры блока, мм, - не более:
высота 147,
длина 121,
ширина 65.
2.9 Масса блока, кг, - не более 0,6
2.10 Степень защиты блока - по ГОСТу 14254-80 IP40
3. Устройство и работа
3.1 Конструкция
Блок состоит из передней и задней панели (4) кожу ха (1) (см. рис 1)
Между панелями расположены две печатные платы (2) с набором электрорадиоэлементов. К задней панели прикреплена контактная вилка (3) штепсельного разъема. На переднюю панель блока выведена ручка тумблера (5) переключения блока в положение “Аварийная” - “Предупредительная”. Для крепления блока имеются 2 отверстия.

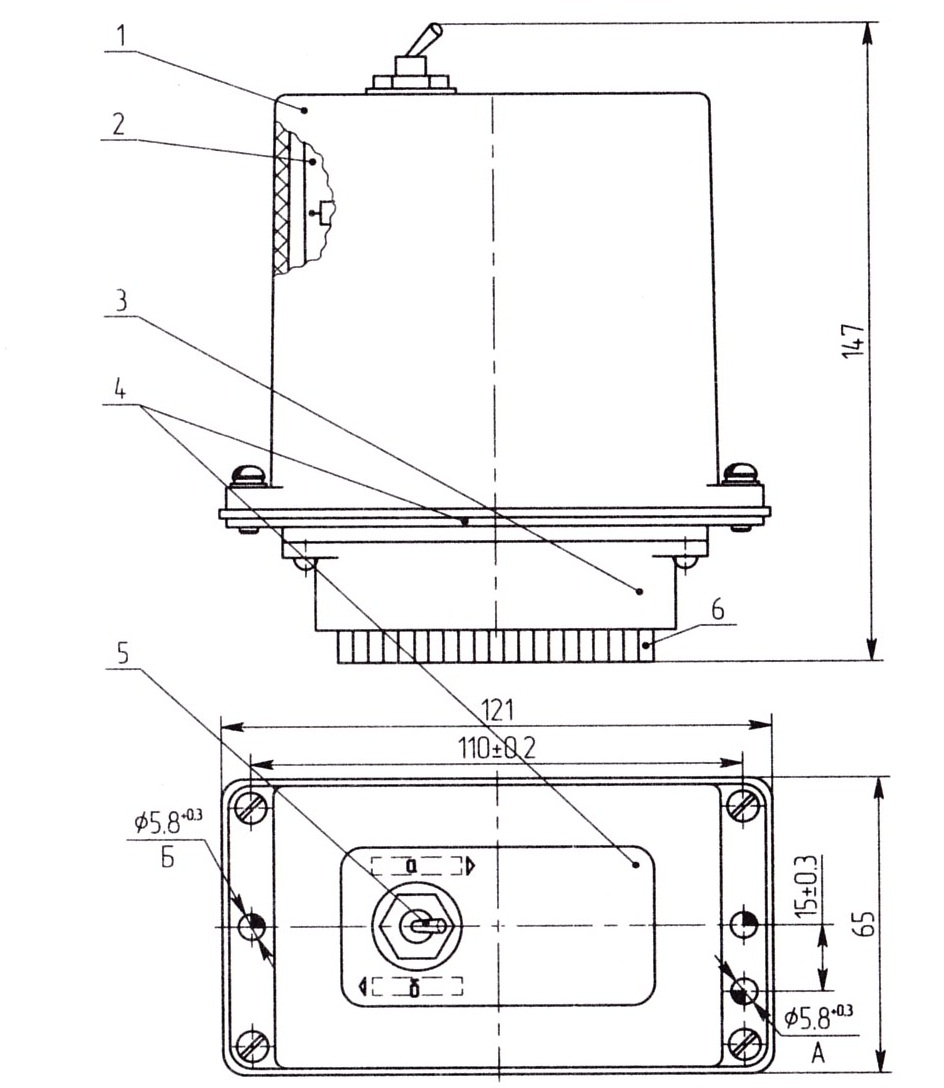

Рис. 1. Блок контроля изоляции типа БКИ:


1 - кожух, 2 - плата, 3 - вилка, 4 - панели, 5 - тумблер, 6 - ключ, А - фиксирующее отверстие, Б - установочное отверстие, а - надпись "Аварийная”, б -надпись "Предупредительная”
