Паспорт на установку рудоспускной течки на конвейер Л1000КУ (КЛ100УС)







Технические условия.

1. Стол изготавливается из листовой стали 5 мм в условиях ПММ.

Для оборудования узла перегруза применяется труба диаметром 500 мм и толщиной стенки 5+8 мм.

2. Стол, труба и фланец при монтаже соединяются электросваркой Кшба=5 мм. Допускается подрезка торцов трубы для удобства монтажа. Необходимость и величина подрезки определяется "по месту" при производстве монтажных работ.

4. Для ликвидации зависания руды в трубе, в ней оборудуется лючок с заглушкой. Размер лючка 100x150 мм. Высота положения лючка от уровня площадки разгрузочного стола 600+1500 мм. Заглушка уплотняется резиной для предотвращения просыпи.

5. Разгрузочный стол оборудуется лестницами с обеих сторон конвейера. Ширина лестниц - не менее 700 мм. Лестницы надежно прикрепляются к несущему тросу конвейера или к разгрузочному столу.

Площадка разгрузочного стола оборудуется ограждением высотой не менее 1 м. Ограждение изготавливается из уголка 50-63 и круга 016-20 мм

6. Для увеличения пропускной способности дозатора рудоспускной течки (конвейер К/11000УС), допускается вырез в передней (по ходу ленты) стенке дозатора сегмента высотой до 70 мм. Увеличение выходного отверстия производится постепенно, начиная с 30 мм, с последующим наблюдением за работой дозатора на протяжении разгрузки минимум трёх вагонов руды. При необходимости, вырез увеличивается с шагом 20 мм, так же с наблюдением за работой дозатора после каждой подрезки.

Регулировка выхода руды в сторону уменьшения осуществляется путём восстановления стенки дозатора или установкой "языка" из конвейерной ленты б/у.

7. По всей наружной длине разгрузочного стола, с обеих его сторон, устанавливаются шоры из конвейерной ленты. Крепление шор осуществляется при помощи проушин по бортам стола и прутка 08 + 10 мм. При отсутствии проушин допускается крепление шор при помощи болтов М20х90.

8. Под верхнюю ленту, в районе установки дозатора, устанавливаются четыре дополнительных роликовых гирлянды для предотвращения провиса ленты под весом выходящей из дозатора руды.

Так же в месте установки стола устанавливается дополнительная стойка для обепечения большей жесткости става.

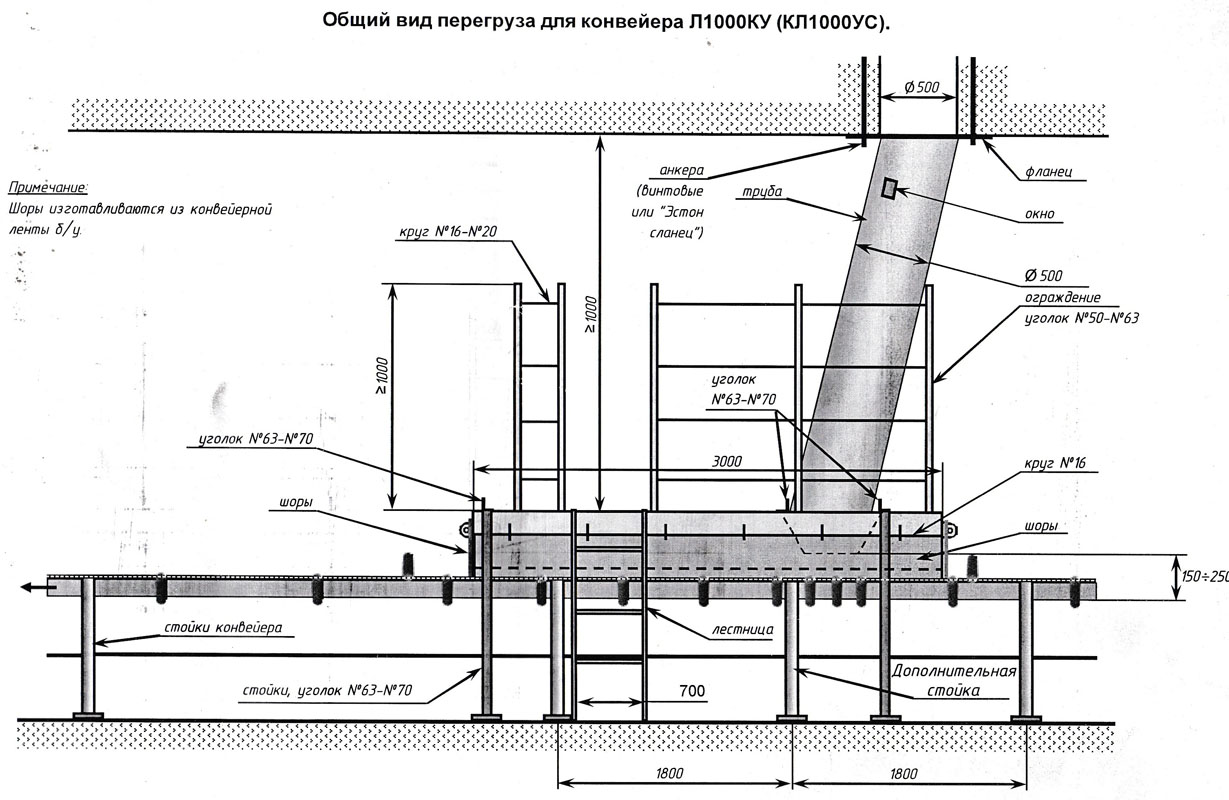

Общий вид перегруза для конвейера Л1000КУ (КЛ100УС)

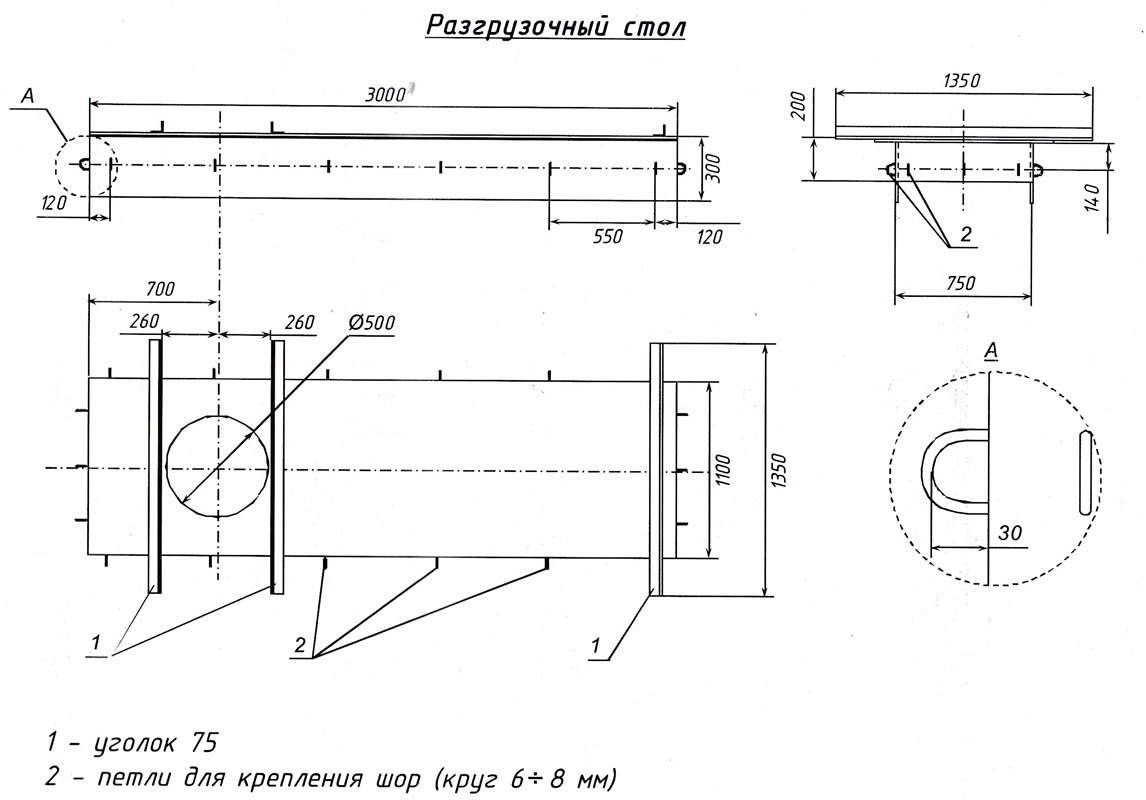

Разгрузочный стол

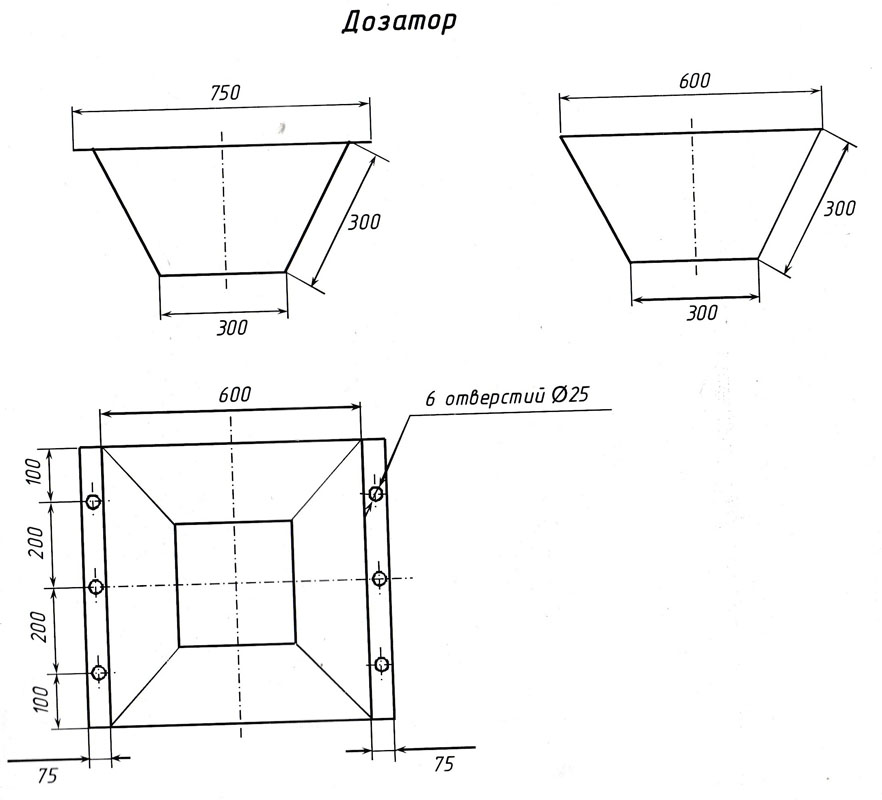

Дозатор

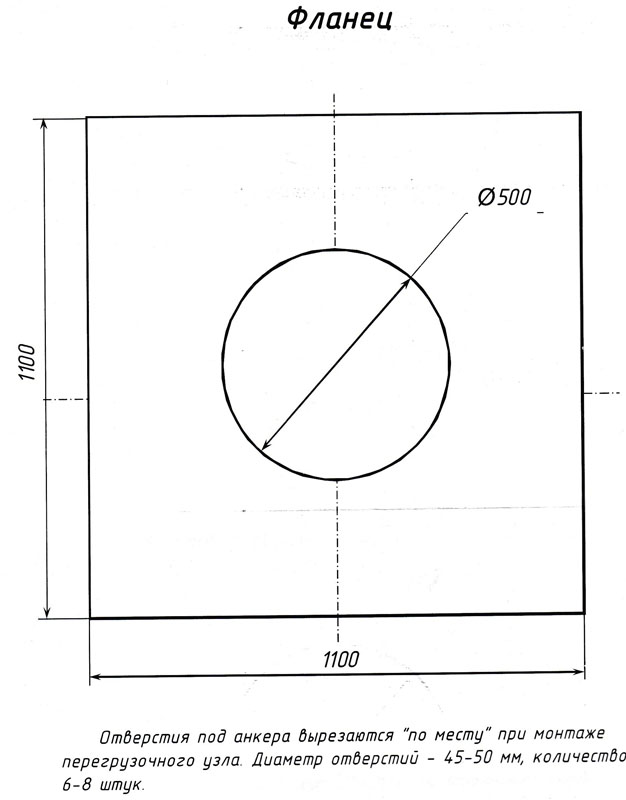

Фланец
