МЕХАНИЗМ ТЯГОВЫЙ
ТРОСОВЫЙ МОНТАЖНЫЙ (МТТМ)
страница
1
2
3
4
5. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Тип |
Г рузо- подъем- ность
(т) |
Трос |
Управл.
сила на рычаге (Н) |
Рабоч.
темпе
ратура |
Длина1’
троса |
Вес (без упаковки) (кг) |
мттм |
трос |
рычаг |
WRP |
0 ,8 |
08,3 |
343 |
-15°С-
+40°С |
20 |
6.4 |
7.0 |
1.2 |
WRP |
1,6 |
011 |
441 |
12.4 |
11.4 |
2.5 |
WRP |
3,2 |
016 |
441 |
23.3 |
23.2 |
2.5 |
WRP |
5,4 |
020 |
745 |
|
56 |
37.8 |
3.6 |
|
цМттм
с тросом другой длины можно заказать отдельно. |
5.1
МЕХАНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Безопасность и
долговечность мттм гарантируется исключительно при соблюдении условий
эксплуатации, для которых он предназначен.
Мттм сконструирован для
класса 1Вт согласно инструкции FEM 9,511 - см.
табл.
5.2
(отвечает классификации механизма М3 согласно
ISO
4301/1).
Среднесуточное рабочее
время определяется из диаграммы нагрузки.

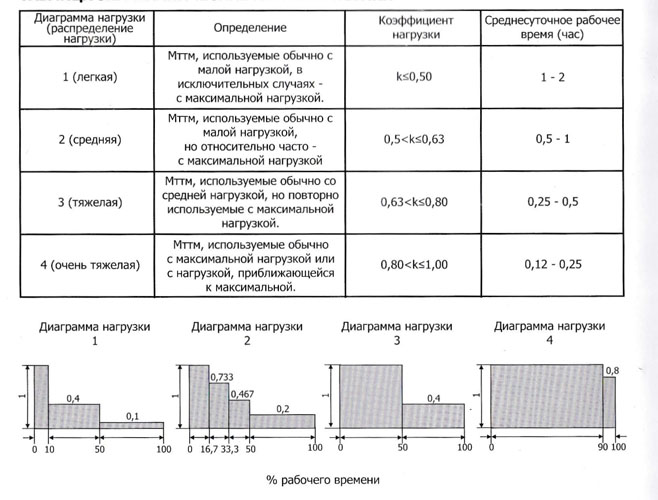

ТАБЛИЦА 5.2 МЕХАНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
|
6.
УСТАНОВКИ И
ОБСЛУЖИВАНИЕ МТТМ
Перед установкой
проверьте, если мттм и трос не повреждены.
6.1
ПРОВЕРКА
ПЕРЕД УСТАНОВКОЙ
6.1.1
Несущая
конструкция
А ПРЕДУПРЕЖДЕНИЕ
ВСЕГДА
убедитесь в том,
если несущая конструкция или подвесной элемент достаточно прочны для того,
чтобы в течение всего времени манипуляции выдержали предполагаемую
нагрузку. Установку запрещается осуществлять на конструкции, несущая
способность которой неизвестна.
ВСЕГДА
за несущую
конструкцию отвечает потребитель!
6.1.2
Проверка троса
Проверьте, если трос чист, не перекручен и не поврежден.
6.2 НАДЕВАНИЕ ТРОСА
Перед надеванием троса рекомендуем качающими движениями поднимающего
и опускающего рычага проконтролировать легкость и правильность работы
механизма. Разомкнуть колодочные блоки можно только у незагруженного мттм.
Мттм поставьте вертикально на подвесную цапфу (направляющая втулка(4)
для надевания троса будет наверху). Поднимающий рычаг (1) опустите вниз и
ногой придержите у земли. Спусковой рычаг (2) подтяните к ослабляющему
рычагу (3). Оба рычага одновременно резкими движениями опустите так, чтобы
ослабляющий рычаг (3) вошел в паз. Трос протяните через мттм до необходимой
высоты подъема. Ослабляющий рычаг (3) освободите из-за зубца.
