16. КОНТРОЛЬ И УПРАВЛЕНИЕ ВЕНТИЛЯЦИЕЙ ШАХТЫ

16.1. КОНТРОЛЬ РАСХОДА И СКОРОСТИ ДВИЖЕНИЯ ВОЗДУХА

На каждой шахте имеется участок вентиляции и техники безопасности (ВТБ), в задачи которого входят постоянный контроль за состоянием шахтной атмосферы, расходом воздуха по шахте в целом и выработкам, их аэродинамическим состоянием, соблюдением ПБ, охраной труда и ведение вентиляционной документации.

Контролируемыми параметрами в шахте являются скорость движения, расход воздуха по выработкам и через вентиляторы, содержание в шахтной атмосфере кислорода,, метана, углекислого газа, оксидов углерода и азота, водорода, а также температура и влажность воздуха.

Расход воздуха определяют в выработках негазовых шахт, шахт I и II категорий по газу и камерах не реже одного раза в месяц, в выработках шахт III категории — не реже двух раз в месяц, в выработках сверхкатегорных шахт и шахт, разрабатывающих опасные по внезапным выбросам пласты,— не реже одного раза в декаду и в выработках шахт, разрабатывающих пласты с углем, склонным к самовозгоранию,— два раза в месяц.

Контроль расхода воздуха осуществляют на исходящих струях шахты, горизонта, пласта, крыльев шахты, выемочных участков, очистных и подготовительных забоев, а также на поступающих струях при последовательном проветривании забоев или при выделении метана на пути движения этих струй, в местах их разветвления и у вентиляторов местного проветривания. В этих же местах измеряют состав шахтного воздуха. Подачу ВМП определяют один раз в месяц.

Расход воздуха (м3/мин) находят путем измерения средней скорости его движения v (м/с) в поперечном сечении выработки с площадью 5 (м2):

Q = uS.

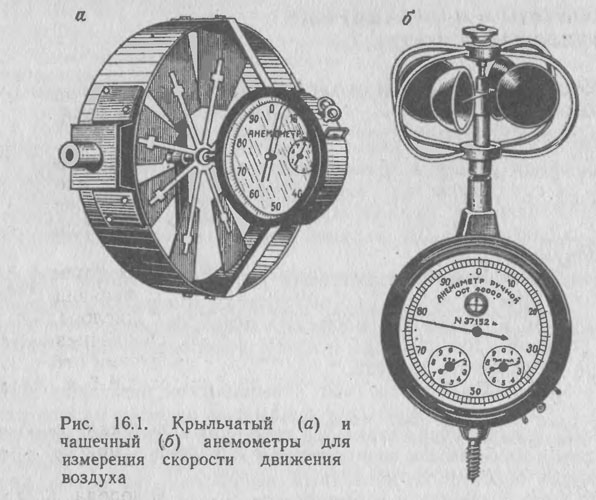

Скорость воздуха до значения 5 м/с определяют крыльчатым анемометром АСО-3, сверх 5 м/с — чашечным анемометром МС-13 (рис. 16.1). Вообще чашечный анемометр применим для измерения скоростей движения воздуха в диапазоне от 1 до 20 м/с. При измерении скорости воздушной струи анемометрами определяют скорость вращения крыльчатки или чашечек под напором воздуха. Зная частоту вращения, по тарировоч-ному графику, приложенному к каждому анемометру, находят скорость потока, а затем и расход воздуха. При измерении


средней скорости воздуха анемометром обводят все сечение выработки несколько раз обычно в течение 100 с.

В тех случаях, когда измерения анемометром производить сложно, например, в канале вентилятора, скорость струи определяют косвенно путем измерения динамического давления потока. В вентиляционный канал встраивают трубку Пито, подсоединяют ее два шланга к микроманометру, измеряют динамическое давление и по нему устанавливают скорость потока.

Для автоматического контроля скорости движения воздуха в диапазоне 0,5—8 м/с в забоях и участковых выработках используют измеритель скорости ИСВ-1. Принцип его действия заключается в бесконтактном (индуктивном) преобразовании скорости вращения крыльчатки в электрический сигнал. Аппарат ИСВ-1 позволяет передавать информацию о скорости воздушной струи на центральный диспетчерский пункт шахты.

Непрерывный автоматический контроль за скоростью движения воздуха осуществляют стационарным комплексом «Воздух», который наряду с этим автоматически сигнализирует
о недопустимом снижении расхода воздуха.
