В длинных очистных забоях на пологих и наклонных пластах для доставки угля
от комбайна до выемочной выработки используют скребковый конвейер, который
состоит из тягового органа, рештачного става, приводов, натяжного устройства

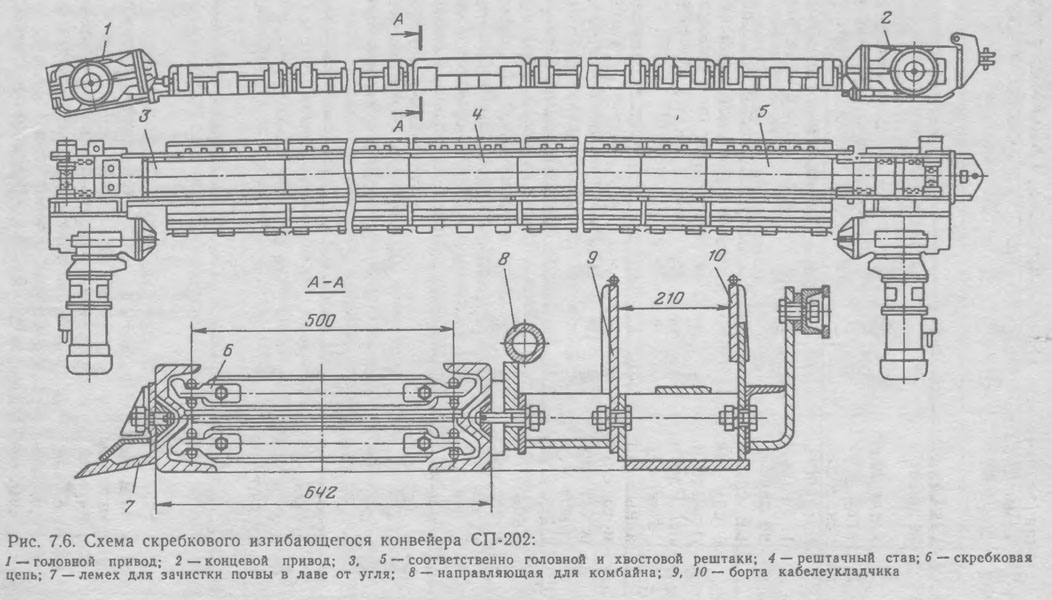

(рис. 7,6). Уголь грузят на рештачный став и скребками перемешают по лаве.
Тяговый орган скребкового конвейера представляет собой одну, две или три
круглозвенные неразборные или разборные цепи с укрепленными на них
штампованными или коваными скребками. Расстояния между скребками составляет
600— 1024 мм. Скорость движения цепи 0,64—1,4 м/с.
Рештачйый став состоит из соединенных друг с другом рештаков— металлических
штампованных или сварных желобов, в которых перемещаются цепи и скребки.
Длина серийно выпускаемых рештаков равна 1—2,5 м. Они соединяются болтовыми
и стержневыми подвижными связями, которые позволяют рештакам изгибаться в
одном соединении относительно друг друга в горизонтальной и вертикальной
плоскостях на 3°. Рештачный став собирают из головного, линейных и концевого
рештаков.
Привод состоит из одного или двух электродвигателей, предохранительной муфты
и редуктора. Привод бывает головным и концевым (хвостовым). На некоторых
конвейерах хвостовой привод может отсутствовать (СК-38). Число
электродвигателей в конвейерах колеблется от одного до четырех. Привод имеет
натяжное устройство для скребковой цепи.
По способу передвижения вслед за подвиганием очистного забоя скребковые
конвейеры разделяют на изгибающиеся (передвижные) и разборные (переносные).
Изгибающиеся конвейеры позволяют передвигать без разборки став на расстояние
до 1 м в интервале 10—15 м своей длины.
Табл 7.4
Показатели
CK-38
1СР-70М
С53МУ
Мощность пласта, м
0,45—0,8
>0,9
>0,8
Максимальный угол наклона при под
18
18
15
вигании лавы по простиранию, границ
дус
Максимальная производительность, т/ч
100
500
200
Максимальная скорость транспортиро
0,64
1,02
1,07
вания, м/с
Максимальная длина конвейера в по
150
220
150
ставке, м
Длина рештака, мм
1385
1580
2520
Мощность одного электродвигателя,
22
32; 45
32; 45
кВт
Число электродвигателей в приводе:
головном
1
2
1
концевом
0—1
0—2
—
Максимальная масса, т
15,8
45
11,2

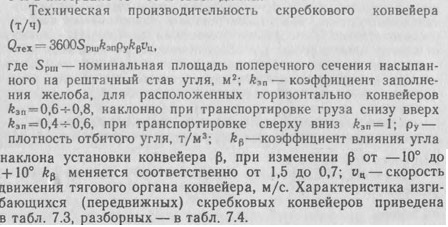

Характеристика изгибающихся
(передвижных) разборных конвейеров приведена — в табл. 7.4.
Разборные конвейеры перед перемещением вслед за подвиганием очистного забоя
разбирают на рештаки и куски цепей, переносят их на новую дорогу, приводы
передвигают и монтируют рештачный став заново.
С забойного скребкового конвейера уголь перегружают на скребковый конвейер,
установленный в прилегающей к лаве вы-' емочной выработке (штреке, просеке,
ходке) или на скребковый перегружатель ПТК-1, ПТК-2У или 1КСП-2Н.
Со штрекового скребкового конвейера или перегружателя уголь попадает на
цепочку ленточных конвейеров, которыми он транспортируется к стволу шахты
или на поверхность. В ряде случаев уголь из лавы грузят непосредственно в
вагонетки на откаточном штреке, которые с помощью электровозной откатки
доставляют по системе транспортных выработок к стволу шахты.
