7. ОЧИСТНЫЕ РАБОТЫ НА ПОЛОГИХ И НАКЛОННЫХ ПЛАСТАХ
7.1. СХЕМЫ ОЧИСТНОЙ ВЫЕМКИ УГЛЯ

Очистные работы включают процессы собственно выемки полезного ископаемого, крепления забоя и управления кровлей, Под очистной выемкой следует понимать совокупность процессов отбойки (отделения от массива), погрузки на забойное транспортное средство и доставки полезного ископаемого из забоя до ближайшей транспортной выработки. Очистная выемка является основным и главным процессом очистных работ, без которого невозможна добыча полезных ископаемых.

Процессы крепления забоя и управления кровлей носят подчиненный характер и во многом зависят от технологии очистной выемки. Например, в некоторых условиях при очистной выемке отсутствуют процессы крепления забоя или управления кровлей (выемка угля в коротких забоях, выемка руд).

Каждый очистной забой должен иметь не менее двух выходов— один на транспортную, другой на вентиляционную выработки. Прилегающие к очистному забою транспортную и вентиляционную выработки называют выемочными. Ими могут быть штреки, бремсберги, уклоны, ходки, печи и скаты

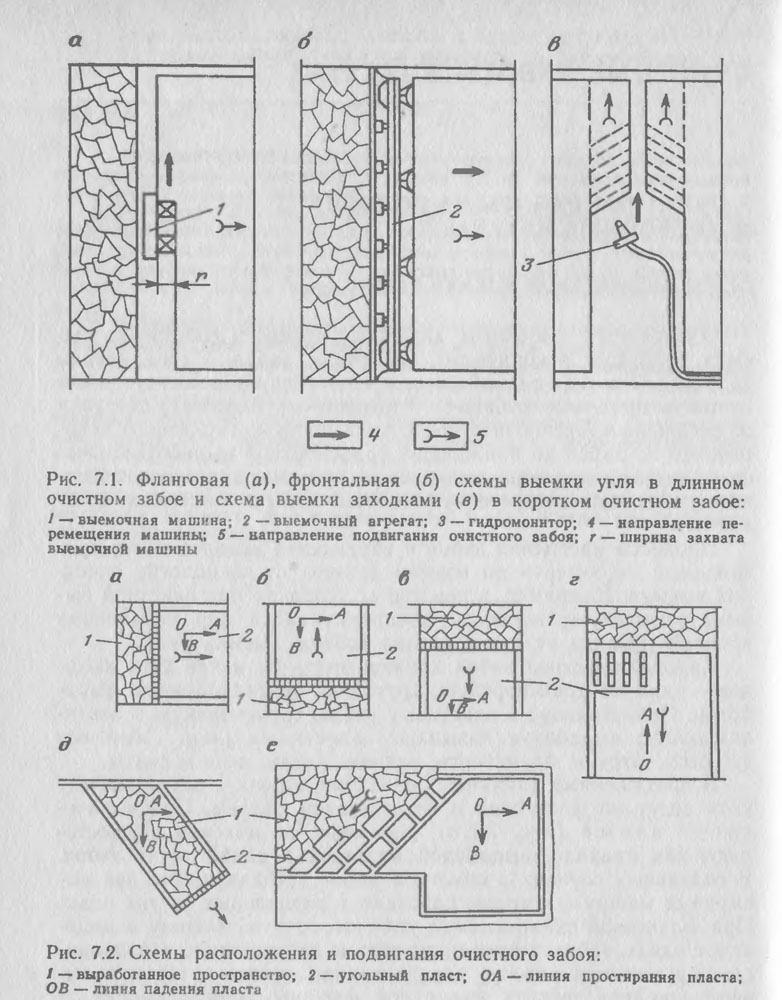

В протяженных (длинных) очистных забоях — лавах выемку угля ведут по фланговой и фронтальной схемам. При фланговой схеме (рис. 7.1, а) отделение от массива осуществляют как правило, выемочной машиной в одной точке забоя. В отдельных случаях в очистном забое устанавливают две выемочные машины, которые работают в раздельных частях лавы. При фланговой схеме выемки угля выемочную машину перемещают вдоль забоя перпендикулярно к направлению его подвигания и вынимают полосу определенной ширины, которую называют шириной захвата выемочной машины. В зависимости от ширины захвата различают широкозахватную, узкозахватную и струговую выемку. При широкозахватной выемке ширина захвата составляет более I м, при узкозахватной — 0,5—1 м и при струговой 0,03—0,05 м. При широко- и узкозахватной выемке уголь разрушают в основном резанием, при струговой — сколом.





При фронтальной схеме отделение угля от массива производят выемочным агрегатом одновременно по всей длине очистного забоя. Направление перемещения агрегата в этом случае совпадает с направлением подвигания очистного забоя (рис. 7.1, б). В коротких очистных забоях — очистных камерах выемку угля ведут или одновременно по всей ширине забоя, или заходками (рис. 7.1, в).

В шахтах нашей страны подавляющая часть угля добывается в длинных очистных забоях.

Очистные забои могут быть различно ориентированы по отношению к элементам залегания угольного пласта — по падению, простиранию, вкрест простирания и диагонально (рис. 7.2). Очистные забои в этих случаях подвигаются соответственно по простиранию (см. рис. 7.2,а), восстанию (см. рис. 7.2,6), падению (см. рис. 7.2,б), простиранию (см. рис. 7.2, г) и диагонально (см. рис. 7.2, д, е).

Отделение угля от массива осуществляют с помощью комбайнов, стругов, агрегатов, гидромониторов и механо-гидравлических машин, врубовых машин и буровзрывных работ. Наиболее распространена выемка комбайнами, на долю которых приходится около 85 % общей добычи угля из действующих очистных забоев.
