1.6. ШАХТНОЕ ПОЛЕ ЗАПАСЫ УГЛЯ

Часть угольного месторождения, отведенная для разработки одной шахте, называют шахтным полем. Границами шахтного поля являются условные поверхности, ограничивающие его по простиранию и по падению. Различают четыре границы шахтного поля: верхнюю — граница по восстанию, нижнюю — граница по падению и две боковые — границы по простиранию.

Границы шахтного поля и все горные выработки наносят преимущественно в масштабе 1:5000 или 1 :2000 на план горных работ, где также указывают отметки горных выработок, изогипсы, мощность, угол падения пласта и др.

При горизонтальном залегании пласта форма шахтного поля на плане горных работ не искажается. При пологом и наклонном залегании на планы наносят горизонтальную проекцию шахтного поля. При крутонаклонном и крутом залегании пласта шахтное поле изображают проекцией на вертикальную плоскость. На горизонтальных и вертикальных проекциях длина наклонных выработок оказывается уменьшенной.

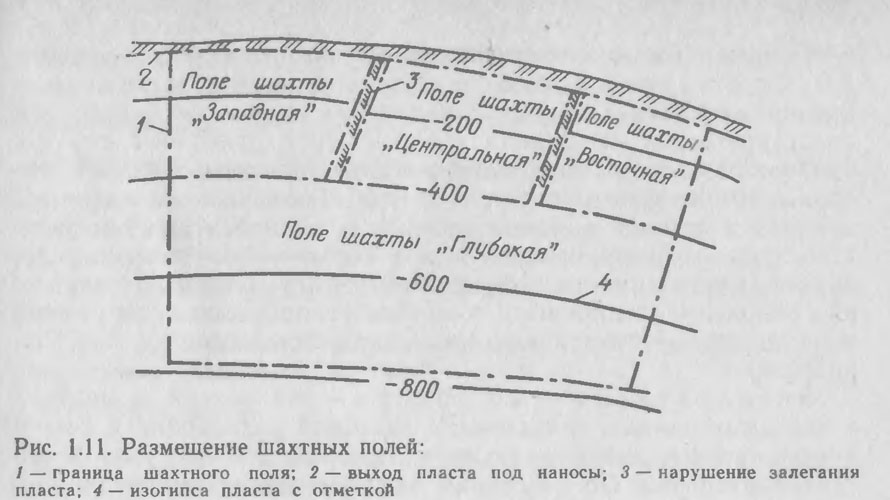

Форма шахтного поля — прямоугольная или в виде неправильной фигуры (рис. 1.11). Прямоугольные, вытянутые по простиранию шахтные поля, как правило, размещают в пределах выдержанных и спокойно залегающих месторождений. Если залегание угольных пластов осложнено крупными геологическими нарушениями, границы полей часто приурочивают к указанным нарушениям. Поэтому шахтные поля в нарушенных месторождениях имеют неправильную форму. Такие же шахтные поля встречаются при наличии вблизи действующих шахт охранных целиков под водоемами, железными дорогами, зданиями и сооружениями.

Шахтное поле оконтурено границами и, строго говоря, включает только угольные пласты и породы между ними. Однако при ведении горных работ их влияние распространяется за пределы шахтного поля и при значительной мощности пластов может доходить до земной поверхности. Поэтому шахте выделяют горный отвод — часть недр от пластов до поверхности, предоставленную предприятию для промышленной разработки. Шахта получает также земельный отвод—часть поверхности, которая передается во временное пользование горному предприятию для строительства промышленных зданий и сооружений, а также прокладки транспортных и иных коммуникаций.

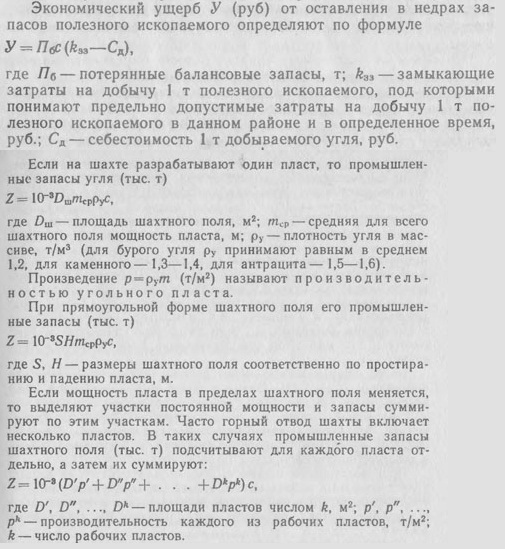

Запасы полезного ископаемого в шахтном поле — количество угля в недрах, заключенное в границах шахтного поля. Запасы делят на геологические, балансовые, забалансовые и промышленные. Геологическими называют общие запасы полезного ископаемого в пределах шахтного поля. Балансо-

в ы м и считают такие запасы, разработка которых экономически целесообразна при существующем уровне техники и технологии. Забалансовыми называют такие запасы, разработка которых в настоящее время из-за малой мощности пластов, высокой зольности, сернистости угля, значительной геологической нарушенности или обводненности экономически нецелесообразна. В будущем с совершенствованием техники и технологии добычи и обогащения угля забалансовые запасы могут быть полностью или частично вовлечены в разработку.

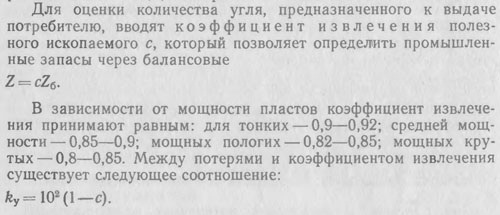

При разработке полезного ископаемого одна часть балансовых запасов извлекается, другая остается в недрах. Промышленные запасы — часть балансовых запасов шахтного поля, которая извлекается на поверхность в соответствии с проектом и программой. Оставшуюся после разработки в недрах часть балансовых запасов называют потерями.


Потери бывают общешахтными и эксплуатационными. К общешахтным относят потери в предохранительных и барьерных целиках. Предохранительные целики оставляют для предотвращения сдвижения горных пород и охраны стволов, околоствольных дворов, поверхностных объектов (зданий, сооружений, железных дорог и т. д.). Барьерные целики оставляют у границ шахтных полей. К общешахтным потерям относят также потери, связанные с горно-геологическими условиями (необходимость изоляции целиками плывунов, оставление полезного ископаемого в местах геологических нарушений и на участках, отличающихся повышенной опасностью при разработке).

Эксплуатационные потери — это потери в целиках и угольных пачках, связанные с системой разработки и технологией горных работ, а также потери при выемке угля и его транспортировке. По бассейнам эксплуатационные потери (%) составляют примерно: Донецкий — 9,7; Кузнецкий—18,9; Карагандинский— 23,9; Печорский и Подмосковный — по 13,7.



При подземном способе разработки нормированию подлежат потери в целиках у выработок, находящихся в пределах выемочного участка, и между выемочными участками, в местах геологических нарушений, в межслоевых пачках, в пачках у кровли и почвы пласта. Нормативные эксплуатационные потери в недрах рассчитывают для каждого выемочного участка при составлении проекта на его отработку.
