2.1.2 ПОГРУЗОЧНЫЕ ОРГАНЫ

Назначение, предъявляемые требования и классификация

Погрузочные устройства комбайнов предназначены для погрузки отбитой массы на транспортно-погрузочные средства, в качестве которых используются самоходные вагоны и бункер-перегружатели. Последние обеспечивают погрузку горной массы на скребковые и ленточные конвейеры и другие транспортные средства.

Погрузочные органы комбайнов, независимо от их конструкции, должны удовлетворять следующим требованиям:

- обеспечивать погрузку всей отбитой массы, т.е. производительность погрузочного органа должна быть больше производительности исполнительного органа (комбайна);

не производить дополнительного чрезмерного измельчения руды и не вызывать при погрузке повышенного пылеобразования;

- обладать высокой эксплуатационной надежностью, иметь

минимально возможные размеры и массу, быть удобными в эксплуатации, механически переводиться из одного положения в другое.

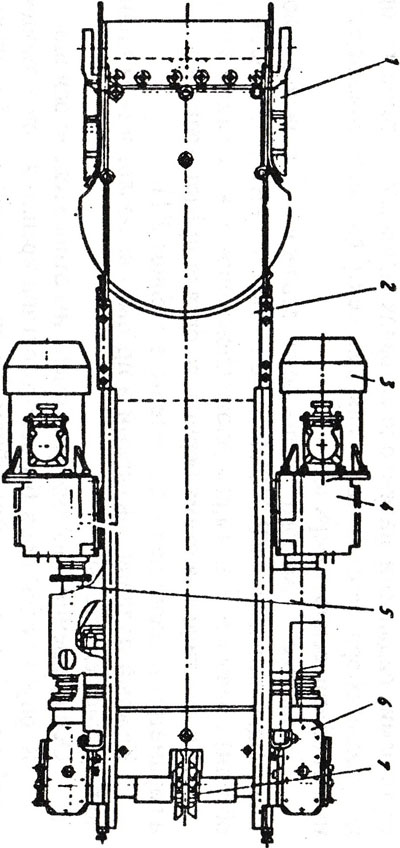

Рис. 2.31. Приводная часть скребкового конвейера комбайна «Урал-20А» :
1 - рама поворотная; 2 - рама хвостовая; 3 - электродвигатель; 4 -редуктор цилиндрический; 5 - вал телескопический; 6 - редуктор конический; 7 - звёздочка ценная приводная

Погрузочные органы, применяемые в комбайнах, по принципу воздействия на перемещаемую массу разделяются на пассивные и активные. Пассивные погрузочные органы не имеют специального привода и по конструктивному исполнению бывают щитовыми (подпорными), лемеховыми (отвальными) и базовыми (напорными). Активные погрузочные органы имеют специальный привод и конструктивные элементы для перемещения руды на конвейер и по

конструкции могут быть скребковыми, лопастными, шнековыми, ковшовыми в виде нагребающих лап и др.
