7. ТЕХНИКА БЕЗОПАСНОСТИ
7.1. СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ И КОНТРОЛЯ ВОЗДУШНОЙ СРЕДЫ
Для безопасности работающих на шахтах и рудниках людей необходимо осуществлять контроль состава рудничной атмосферы на соответствие ее нормативам ЕТТБ [11].
Систематический химический анализ рудничного воздуха производится газоаналитическими лабораториями ВГСЧ по плану рудника.
Непосредственно в подземных выработках опробование рудничного воздуха осуществляется специальными переносными приборами - газоанализаторами эпизодического действия.
Непрерывно с помощью переносных и стационарных автоматических приборов производится контроль содержания метана в рудничном воздухе.
Замер газа в калийных рудниках должен производиться газомерщиками, сдавшими техминимум и хорошо знакомыми с выработками шахты, машинистами комбайнов или горноспасателям и.
Для замера газа на карналлитовых пластах должны быть установлены постоянные дежурства газомерщиков. Анализ проб производится на углекислоту, водород, кислород и метан.
Особенно важно делать замеры воздуха при обрушении кровли в выработках. Начальник смены должен немедленно приостановить работы и принять меры к усилению проветривания выработки и опробованию воздуха на содержание газа. Возобновление работ допустимо только при суммарном содержании рудничных газов в забое не более 0,5 %.
Газоанализаторы эпизодического действия делятся на две группы:
1) химические, основанные на определении химического состава реагирующих с газами веществ и исходных продуктов реакции;
2) физические, основанные на измерении отдельных физических констант рудничных газов (коэффициентов преломления, диффузии, теплопроводности и т.д.).
Приборы первой группы не могут быть применены для контроля содержания метана и водорода по причине химической инертности этих газов. Но эти приборы являются основными для определения содержания углерода (СО), сернистого газа (SO2), сероводорода (H2S), окислов азота и т.д.
Газоанализатор типа ГХ
Широкое распространение в горно-рудной промышленности получили химические газоанализаторы типа ГХ.
Прибор ГХ (рис. 7.1) состоит из мехового аспиратора и комплекта индикаторных трубок.
Резиновый мех 1 позволяет за один ход протянуть через индикаторную трубку 100 мл воздуха.
Индикаторные трубки 3 заполнены реактивами, изменяющими окраску при прохождении того или иного газа. На поверхности трубок нанесены маркировочные кольца, соответствующие определенной концентрации исследуемого газа в объемных процентах. На трубках нанесены названия газа и показана стрелка, указывающая направление исследуемого воздуха.
Порядок определения содержания газа прибором ГХ следующий:
- вскрывают индикаторную трубку, для чего оба ее конца отламывают в специальной проушине, имеющейся на аспираторе;
вставляют трубку в мундштук 2 таким образом, чтобы имеющаяся на трубке стрелка была направлена к аспиратору;
сжимают мех прибора до упора и затем отпускают его до полного раскрытия;
- после одного хода меха осматривают трубку; если окраска (при СО - светло-зеленая, при H2S - коричневая, при S02 - темно-синяя) содержимого трубки достигла по уровню последнего деления или превысила его, то замер прекращают и немедленно выходят на свежую струю, т.к. концентрация газа в этом случае превышает допустимые нормы;
- если после первого хода меха окраска не появилась или достигла первого деления шкалы, то замер продолжают, делая еще девять ходов меха; длина окрашенного слоя при этом является мерой определения концентрации газа при протягивании 1 ООО мл воздуха;
- концентрацию газа определяют с помощью шкал, имеющихся на упаковке; для этого трубку прикладывают к шкале так, чтобы маркировочные кольца трубки совпали с делениями шкалы, а начало окрашенного столбика - с нулевым его делением.
Если через трубку прошло 1000 мл воздуха, концентрацию считают с правой стороны шкалы, если 100 мл - с левой. При отсутствии газов трубка может быть использована до 3-5 раз в этот же день.
Перед началом замеров необходимо проверить герметичность мехового аспиратора, для чего в мундштук вставляют запасную индикаторную трубку и сжимают мех до упора. Аспиратор герметичен, если в течение 10 мин сжатый мех полностью не раскрывается и ремешки, поддерживающие мех, не натягиваются.
Применяемый на рудниках газоанализатор FXM используется с отделяемым сильфонным аспиратором АМ-5.
Газоанализатор тина ГИК -1
Из физических приборов газового контроля широко применяются в калийных рудниках приборы ГИК-1, принцип действия которых основан на оптическом методе и измерении смещения интерференционной картины в связи с разностью показателей преломления лучей света, пропускаемых через чистый воздух и газовоздушную смесь.
Газоопределитель интерференционный комплексный ГИК-1 используется для определения содержания метана (СНД водорода (Н2) и углекислого газа (СО2) как при раздельном, так и при их одновременном присутствии в рудничной атмосфере.
Исполнение прибора допускает его применение во всех выработках рудников, опасных по газу и пыли и в любых взрывоопасных средах.
Действие прибора
основано на следующем принципе, В оптической системе прибора световой пучок
разделяется на два когерентных луча. Один из лучей проходит через камеру с
чистым атмосферным воздухом, второй - через камеру с анализируемым воздухом.
Оба луча интерферируют, образуя интерференционную картину в виде световой
ахроматической полосы, ограниченной двумя черными полосами. Картина
возникает вследствие постоянной, заданной самим прибором, разности
интерференционных лучей. Смещение картины относительно её нулевого положения
на шкале отсчета, имеющейся в приборе, пропорционально разности между
показателями преломления исследуемой газовой смеси и чистого атмосферного
воздуха. А эта разность, в свою очередь, пропорциональна содержанию метана,
водорода или углекислого газа в этой смеси.

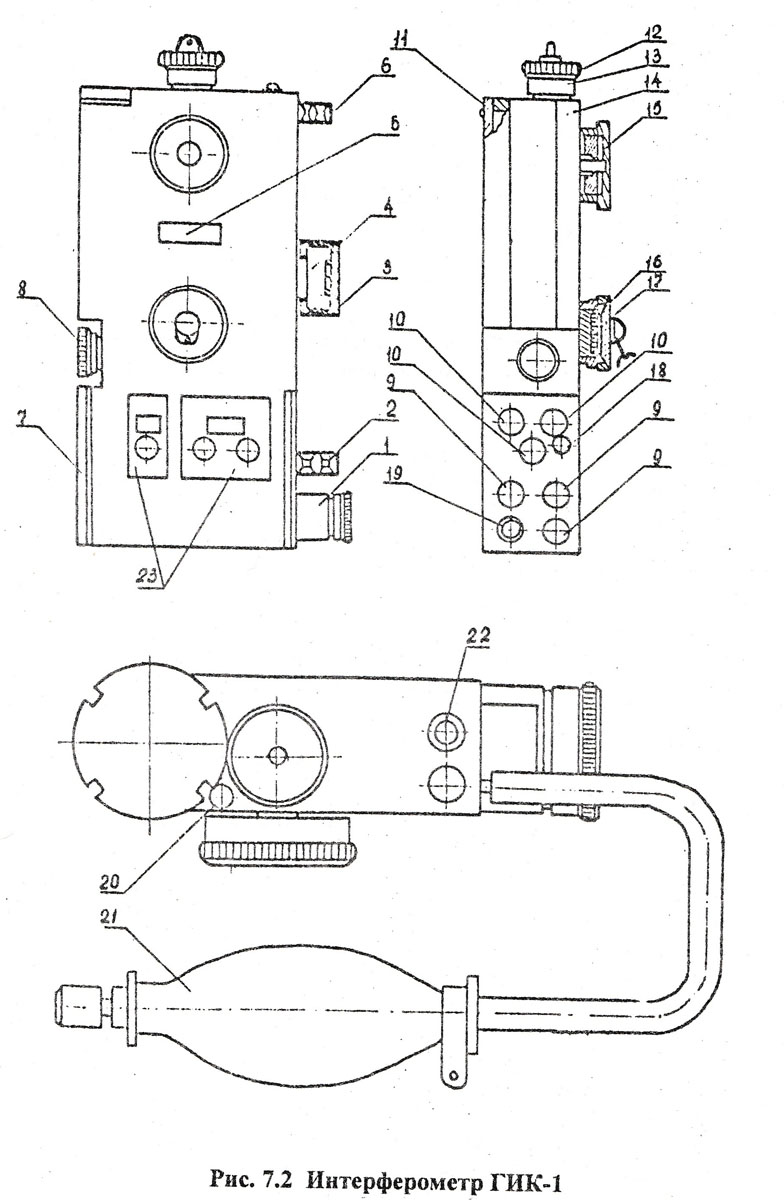

Прибор ГИК-1 представлен на рис. 7,2.
Корпус 14 состоит из
двух отделений. В верхней части расположены оптическая и газовоздушная части
прибора и блок питания. В нижней части корпуса расположен блок
газоподготовки.
Оптическая система состоит из источника света, системы линз и зеркал,
окуляра с 15-кратным увеличением, через который видна шкала отсчета.
Газовоздушная часть прибора состоит из трех камер. В одну с помощью
резиновой груши накачивается анализируемый рудничный воздух, а в двух
других, сравнительных камерах, находится чистый атмосферный воздух.
В нижней части корпуса расположен блок газоподготовки. В блоке размещены
поглотители влаги (отверстия 10), поглотители углекислого газа (отверстия
9), фильтр с гигроскопической ватой (отверстие 18), патрон с поглотителем
водорода 19, штуцер для отбора воздуха 2 и кран-переключатель 1. Кран имеет
4 положения: 1 - СН4, 2 - Н2, 3 - СО2, 4-0 (чистый атмосферный воздух).
Установка крана в одно из положений (1-3) обеспечивает поглощение фильтрами
и поглотителями всех компонентов рудничной атмосферы, кроме газа, указанного
на позиции крана.
Для измерения содержания метана, водорода или углекислого газа в рудничной
атмосфере необходимо соблюдать определенную последовательность операций при
подготовке прибора к действию: прибор должен быть отъюстирован (винт 16 на
корпусе), а газовые полости прокачаны чистым атмосферным воздухом.
При измерениях сначала снимается колпак 12 с окуляра 13, кран-переключатель
1 ставится в положение 1 - СГЦ, делается 10-15 сжатий груши 21, надетой на
штуцер 6. При этом воздух засасывается через штуцер 2, заполняя газовую
линию рудничным воздухом, который, пройдя через фильтры и поглотители,
очищается от углекислого газа, водорода и паров воды. Переключателем 4
включается источник света оптической системы и через окуляр 13 по
неподвижной шкале определяется объемное содержание метана в процентах.
Отметки шкалы обозначены через целые деления от 0 до 3 %, в обе стороны;
цена деления - 0,25 %.
Затем ручка 15 из положения «О» устанавливается в положение «измерение».
Вращая ручку и наблюдая в окуляр интерференционную картину, возвращаются в
нулевое положение.
Переставляя кран 1 в положение 2 и 3, в
той же
последовательности производится замер водорода и углекислого газа.
При определении наличия в атмосфере водорода
интерференционная картина сдвигается в левую сторону.
После производства замеров ручка 15 ставится в положение «О», переключатель
4 выключается, окуляр 13 закрывается колпачком 12.
После выхода из рудника необходимо:
- очистить прибор от пыли и грязи;
- поставить кран 1 в положение 1 - СН4 и 5-10 нажатиями
груши прокачать газовую линию чистым атмосферным воздухом (груша надета на
штуцер 6);
- поставить кран в положение 4-0 и прокачать также сравнительные газовые
полости, но теперь груша должна быть надета на штуцер 2.
Если рудничная атмосфера непригодна для дыхания, все люди должны покинуть
эти выработки, пользуясь самоспасателями - портативными рудничными
противогазами кратковременного действия (от 30 до 60 мин).
В случае, когда выход из выработок оказывается невозможным, в самоспасателе
можно находиться во вредной для дыхания атмосфере в течение 1-5 часов (в
зависимости от конструкции и типа самоспасателя) и до получения помощи от
горноспасателей.
ПБ [11] регламентируют применение самоспасателей в шахтах и рудниках
следующим образом.
Всем лицам перед спуском в шахту должны выдаваться исправные, индивидуально
закрепленные за ними самоспасатели. Количество исправных самоспасателей на
каждой шахте должно быть на 10 % больше списочного числа подземных
трудящихся. Запрещается спуск в шахту и нахождение на рабочих местах без
самоспасателей.
Все рабочие и ИТР, вновь поступившие на шахту или переводимые на подземные
работы, должны в специальных «дымных камерах» проходить практическую
тренировку в самоспасателях в течение времени защитного действия
самоспасателя. Последующие тренировки должны осуществляться не реже одного
раза в 2 года в «дымных камерах» в течение времени защитного действия
самоспасателя.
Указанные тренировки организуются руководителями шахт и проводятся
командирами взводов ВГСЧ, шахтных горноспасательных станций или
инструкторами ВГК.
Перед согласованием плана ликвидации аварий по каждому из маршрутов, по
которому на выход рабочих из загазованной зоны
необходимо затратить более 90 % времени защитного действия самоспасателя,
один раз в 6 месяцев должен быть осуществлен контрольный вывод группы
рабочих и ИТР в самоспасателях.
Проверку знаний рабочими правил пользования
самоспасателями проводят начальники участков (служб) при повторных
инструктажах.
Проверка самоспасателей на герметичность и исправность производится
ежемесячно в соответствии с инструкцией по их эксплуатации специально
обученными инженерно-техническими работниками участка вентиляции и отдела
техники безопасности (ВТБ) шахты с участием представителя ВГСЧ.
На действующих шахтах с отдаленными местами работ, выход из которых при
авариях в безопасное место не обеспечивается за время защитного действия
одного самоспасателя, должны быть организованы пункты переключения (не более
одного на пути следования) или установлены передвижные спасательные пункты,
расположение и устройство которых согласовывается с командиром ВГСЧ.
С а моспасатели
По принципу действия самоспасатели делятся на фильтрующие и изолирующие.
Фильтрующие самоспасатели являются противогазами одноразового действия и
защищают от окиси углерода, пыли и дыма.
В самоспасателях запрещается работать, а также применять их при внезапных
выбросах породы и газа.
Применяемые фильтрующие самоспасатели типов СПП-2 и СПП-4 можно использовать
при содержании в рудничном воздухе не менее 17 % кислорода и окиси углерода
не более 1 %,
Самоспасатели снимаются только при полной уверенности в безопасности.
Самоспасатель считается негодным и выбраковывается при обнаружении
какого-либо внешнего повреждения или шума в корпусе при встряхивании.
Изолирующие самоспасатели полностью изолируют органы дыхания от окружающей
среды. В горном деле используются самоспасатели одноразового действия на
химически связанном кислороде, и многократного использования - на сжатом
кислороде.
Самоспасатель шахтный изолирующий ILIGC-I выпускается в двух модификациях
ШСС-1У и ШСС-1М.
Самоспасатель IHCC-1M предназначен для шахт с повышенной агрессивностью
производственной среды (кислотные шахтные воды, воды с повышенным
содержанием коррозийно-активных компонентов). В других случаях используется
самоспасатель ШСС- 1У.
Самоспасатель типа ШСС-1М
Самоспасатель ШСС-1М (рис. 7.3) представляет собой изолирующий аппарат с
химически связанным кислородом разового применения. Он состоит из патрона 1
с пусковым устройством 3 и пусковым брикетом 2, мешка 9 с избыточным
клапаном 8 и узлом защиты брикета (кнопки 7 и пробки 10), шланга 4 с
загубником 6 и зажима 5. Эти элементы вмонтированы в корпус 19 на
амортизаторах 11.12 и закреплены кольцом ! 8,
Узел защиты предохраняет пусковой брикет от влаги.
В невскрытом виде мешок и шланг уложены под крышкой 16, которая посредством
двух лент 14, 17 и быстро вскрывающегося замка с ремнем 20 прикрепляется к
корпусу и герметизируется кольцом 15. Для удобства ношения корпус снабжен
плечевым ремнем 13.
Принцип действия ШСС-1М следующий: при вскрытии замка и сбрасывания крышки
автоматически срабатывает пусковое устройство, из пускового брикета которого
выделяется до 5 л кислорода в течение 30 с. Кислород заполняет дыхательный
мешок и обеспечивает дыхание человека первые 2 мин., необходимые для
разработки кислородосодержащего продукта.
В самоспасателе применяется маятниковая схема дыхания. Выдыхаемый воздух
проходит следующий путь: загубник - шланг - патрон - кольцевой зазор между
внутренней и наружной стенками патрона - мешок. В патроне воздух обогащается
кислородом и очищается от углекислого газа. Избыточный воздух из мешка
удаляется через автоматический клапан. При вдохе воздух следует в обратном
направлении. Процесс очистки воздуха в патроне протекает с выделением тепла,
т.е. вдыхаемый воздух становится теплым.
Время защитного действия ШСС-1 М - 50 мин.
Для включения в самоспасатель необходимо:
- сделать вдох и задержать дыхание, быстро надеть ремень на шею, резким
движением сорвать замок и отбросить крышку;
- взять в рот загубник, установить носовой зажим, сделать выдох в
самоспасатель и продолжать спокойно дышать;
- гофрированный шланг не должен быть натянут;
- включаться в самоспасатель нужно за время не более 15 с.
Выходить из опасной зоны необходимо быстро и размеренно.
При затруднении дыхания следует замедлить шаг или остановиться до
восстановления нормального режима дыхания.
Для переключения в запасной самоспасатель на пункте переключения необходимо
соблюдать все правила и рекомендации, приведенные выше.
Рис 7.3 Устройство самоспасателя ШСС-1М
Рис 7.4 Устройство самоспасателя ШСМ-1
