4.4.3. РУЧНЫЕ СВЁРЛА

Бурильные машины вращательного действия для бурения шпуров называют сверлами. По виду потребляемой энергии различают сверла электрические и пневматические. Пневматические сверла применяют при отработке карналлитового пласта Вк. Наибольшее применение на Верхнекамских калийных рудниках нашли электрические сверла СЭР-19м и СЭР-1 и пневматические сверла СРЗ.
Электрические ручные сверла СЭР-19м используют для бурения шпуров глубиной 1,5-3,0 м и диаметром 40-45 мм. Сверло (рис. 4.13) состоит из литого алюминиевого корпуса 4 с двумя рукоятками, покрытыми слоем резины; передней крышки 2 с двухступенчатым редуктором; промежуточной перегородки 3, обеспечивающей взрывобезопасноеть корпуса; шпинделя 1, предназначенного для установки в нем хвостовика 63/ровой штанги; вентилятора (крыльчатки 8; затыльной крышки 7 с изолирующим покрытием); устройством 11 для ввода гибкого кабеля. Сквозь колодку из негорючей пластмассы 12 проходят болты для присоединения жил гибкого кабеля и соединительных концов от обмотки статора 6 и пускового устройства. Кабель вводится с помощью патрубка 13, заглушки 14, которая закреплена гайкой 15. Цепь, присоединяемая к хомуту 16 и корпусу сверла, предотвращает выдергивание кабеля из вводного устройства и его чрезмерные перегибы.
В отдельной небольшой камере корпуса, закрытой крышкой 10, смонтировано пусковое устройство 9, которое срабатывает при нажатии клавиши, расположенной в правой рукоятке. Для лучшего охлаждения электродвигателя 5 корпус сверла снаружи ребристый. Затылочная крышка 7, под которой расположен вентилятор, образует

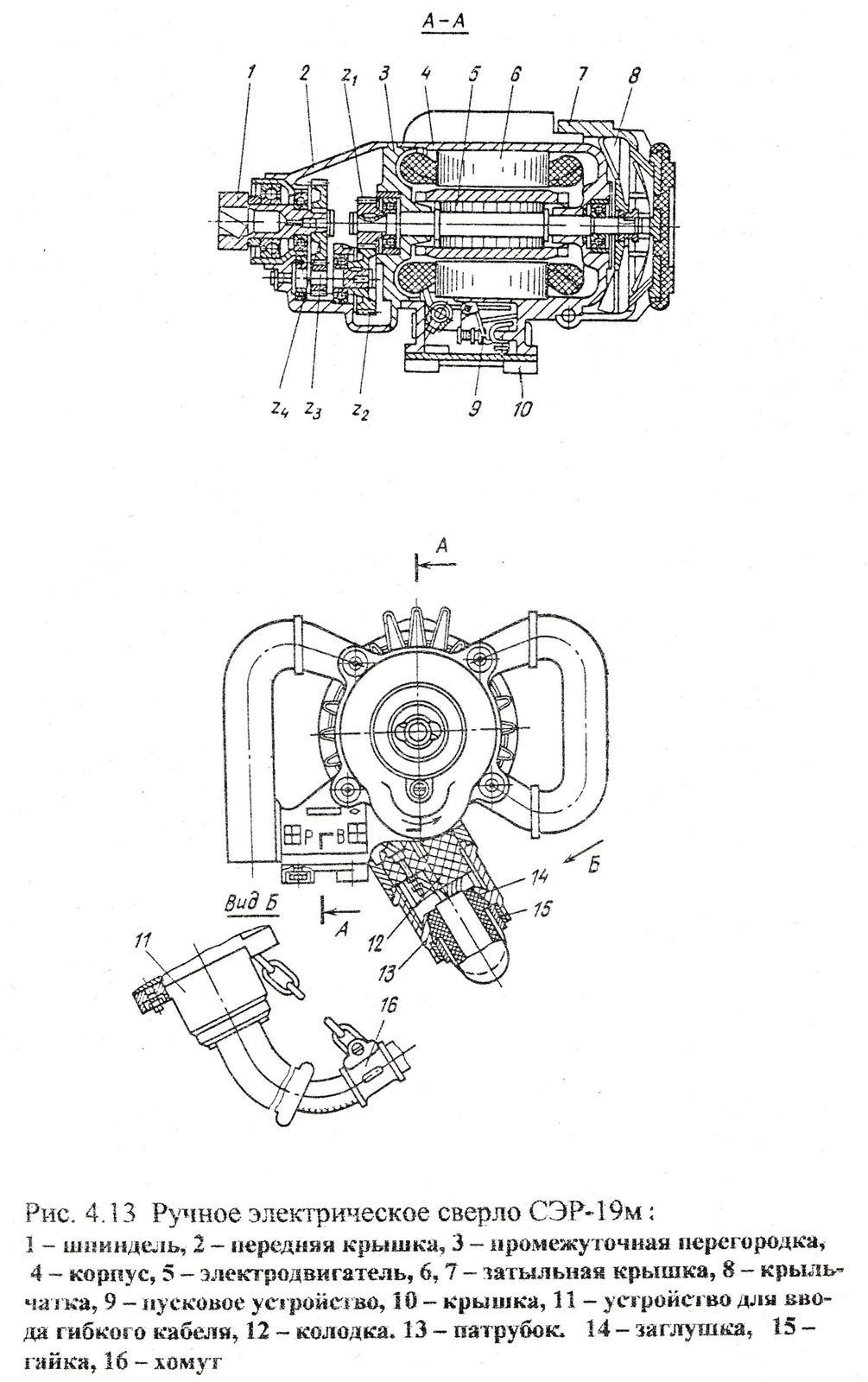

Рисунок 4.13 ручное сверло СЭР-19м


вместе с ребрами корпуса каналы для прохода охлаждающего воздуха.
Электросверло СЭР-19м комплектуется двухступенчатым редуктором, сменные шестерни Z1-Z4 которого позволяют получить три частоты вращения шпинделя при бурении шпуров в менее или более крепких (f<4) породах.
Техническая характеристика ручного эл. сверла СЭР-19м

Таблица 4.13



Электрические ручные сверла СЭР-1 предназначены для бурения шпуров в соляных породах. Сверло имеет дистанционное управление и подключается к пусковым агрегатам АПШ.

Техническая характеристика электрического ручного сверла СЭР-1

Горное пневматическое сверло СРЗ применяется при бурении шпуров в условиях опасных по горючим газам карналлитового пласта Вк.
Сверло СРЗ (рис. 4.14) состоит из корпуса 2 с двумя рукоятками, редуктора 3 и крышки корпуса 1, соединенных стяжными болтами. В корпусе расположен ротационный двигатель с шестью лопатками 11. Редуктор сверла планетарный,

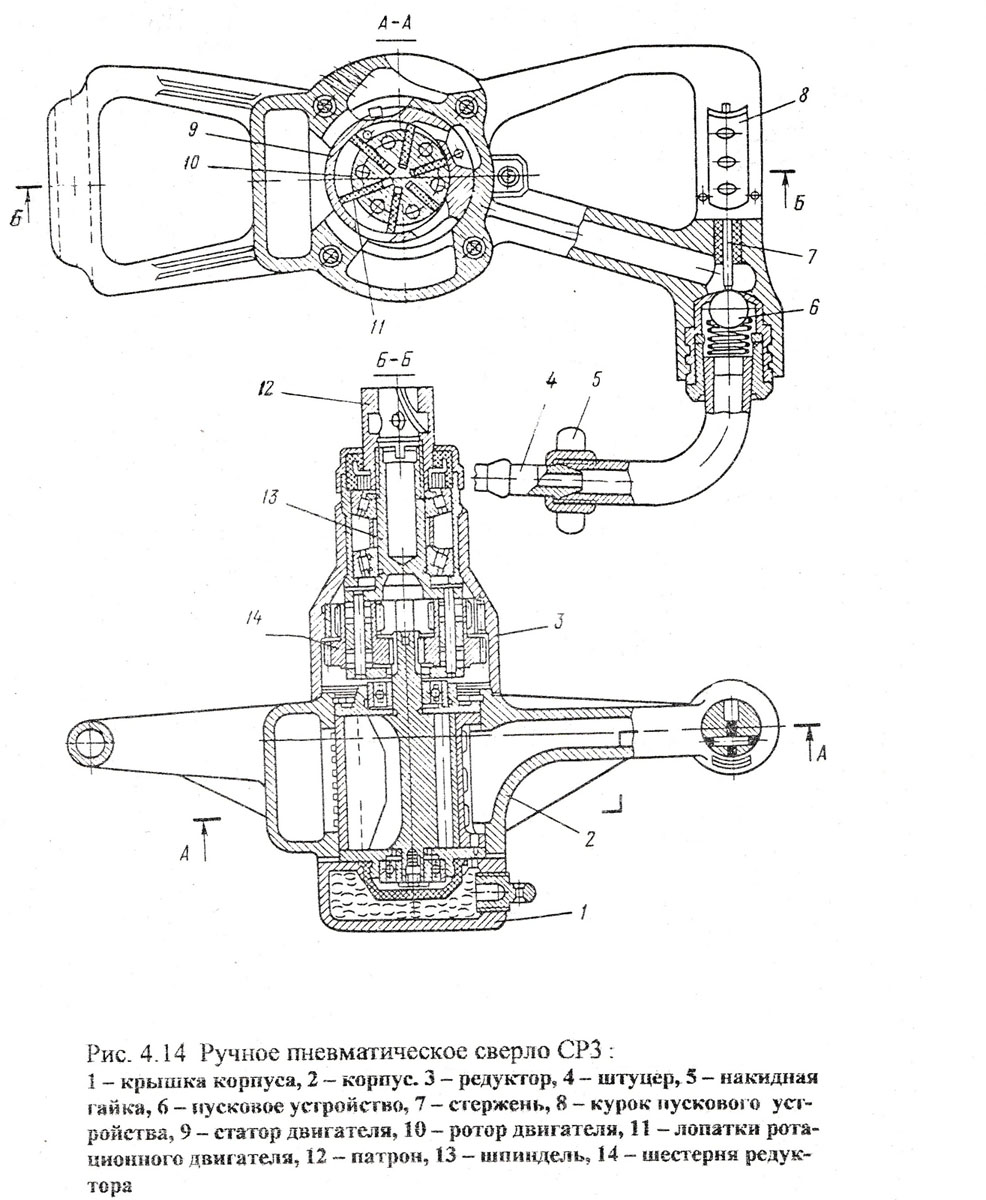

Рисунок 4.14 ручное пневматическое сверло СРЗ


двухступенчатый с передаточным числом i = 10,2. Пуск сверла в работу осуществляется нажатием на курок 8 пускового устройства 6, встроенного в правую рукоятку. При этом стержень 7 открывает шариковый клапан и обеспечивает доступ воздуха в камеру между статором 9 и ротором 10 двигателя. Лопатки ротора свободно размещаются в его пазах. Ротор и статор расположены эксцентрично. Сжатый воздух из магистрали поступает в рабочую камеру, которая образуется зазором между ротором и статором и выдвинувшейся из ротора лопаткой, оказывая давление на лопатку и приводя во вращение ротор. Выхлоп отработанного воздуха производится в специальные камеры-глушители, выполненные в корпусе. Через шестерни 14 редуктора вращение от двигателя передается шпинделю 13 с размещенным на нем патроном 12, в который вставляется хвостовик бура,
В крышке 1 сверла имеется масляная камера, через которую проходит часть сжатого воздуха из пускового устройства. Насыщенная маслом, эта порция сжатого воздуха далее поступает в двигатель и смазывает трущиеся поверхности. От магистрали сжатый воздух подается по гибкому шлангу, подключаемому с помощью штуцера 4 и накидной гайки 5.
Техническая характеристика горного пневматического сверла СРЗ
Таблица 4.15
