Буровая установка предназначена для бурения и расширения скважин по породам
с любой сопротивляемостью резанию и с коэффициентом крепости f <= 5.
Установку применяют в подземных выработках шахт и рудников любой категории
по газу и пыли, опасных по внезапным выбросам горной массы и газа. Скважины
бурят снизу вверх в крутых, наклонных и пологих пластах из основных и
вспомогательных горных выработок сечением не менее 4 м3 , а расширяют их
сверху вниз под углом от 45 до 90° к горизонту.
Буровая установка является установкой вращательного бурения. Наличие
независимых приводов на вращателе и механизме подачи позволяет в широком
диапазоне изменять скорость подачи инструмента и вести бурение в оптимальном
режиме.
В комплект буровой установки входит буровой станок, маслостанция с пультом
управления, буровой инструмент.
Техническая характеристика установки БГА-4
Таблица 4.11
Параметры
Значение
Диаметр скважины, мм;
При бурении При разбуривании
Глубина бурения, м;
При бурении под углом 0-45° При
бурении под углом 45-90°
390;500 850
80
150
Угол наклона скважин к
горизонту, градус Способ выдачи буровой массы из
скважины
Производительность, м/смену
0-90 Шнековый или самотечный До
60
Буровой станок
Электродвигатель ; тип
мощность, кВт
скорость вращения ротора, об/мин
напряжение сети, В
ВАО 62-4 17 1460 380;660
Редуктор: тип
передаточное число
скорость вращения шпинделя,
об/мин
Цилиндрический двухступенчатый с
выдвижным шпинделем 11,8 124
Механизм подачи:
Тип
Ход, мм
Скорость подачи, м/мин : при
бурении при разбуривании маневровая вверх маневровая
вниз усилие подачи, кН
Г идравлический (гидроцилиндры)
757
0-1,3 0-1,06 0-2,76 0-4,12 До
110
Маслостанция:
Электродвигатель, тип Насос, тип
ВАО 32-4 Шестеренный
Редуктор, тип
НШ-10
Цилиндрический
двухступенчатый
раздаточный
Буровой инструмент:
диаметр, мм
коронки
390; 500; 850
штанги:
по корпусу
70
по шнекам
386
длина штанги полезная, мм
600
тип штанги
Шнековая и
бесшнековая
Основные размеры установки, мм ;
Длина
1200
Ширина
900
Высота
1900
Масса, кг ;
Установка без инструмента
1040
Инструмента при бурении под углом
0-45°
2393
45-90°
3295
0-90°
5672
Изготовитель- Анжерский
машиностроительный завод.

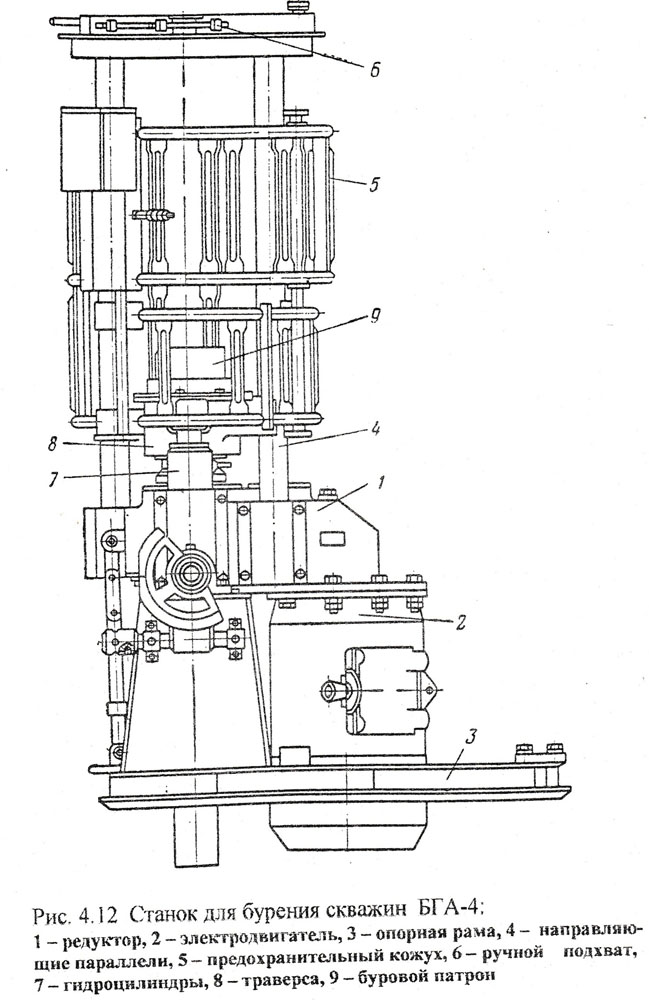

Буровой станок установки БГА-4 (рис. 4.12) состоит из
редуктора 1, электродвигателя 2, опорной рамы 3, направляющих параллелей 4,
предохранительного кожуха 5, ручного подхвата 6. В комплект бурового станка
входят буровой инструмент, к которому относятся расширители прямого и
обратного хода, буровые штанги и центрирующие фонари.
Редуктор станка вместе с электродвигателем, направляющими параллелями и
предохранительным кожухом установлен в цапфах опорной рамы и может
поворачиваться в вертикальной плоскости на угол от 0 до 90°. На редукторе
установлены гидроцилиндры 7, штоки которых шарнирно соединены с траверсой 8,
имеющей буровой патрон 9 и перемещающейся по параллелям. Буровой патрон
соединен с выдвижным шлицевым валом, передающим вращение от шлицевой втулки
редуктора.
Опорная рама выполнена сварной и служит базой, на которой станок
перемещается от скважины к скважине и устанавливается для бурения под
небольшим углом. Перед началом бурения скважины
Рис 4.12 Станок для бурения скважин БГА-4
опорная рама закрепляется с помощью винтовых домкратов. Направляющие
параллели служат опорой подвижной траверсы и бурового патрона. С их помощью
буровой став удерживается над станком в момент наращивания или съема
очередной штанги. На направляющих параллелях установлен подхват для штанг и
защитный кожух на случай аварии с буровым ставом в процессе бурения
скважины.
Привод гидроцилиндров бурового станка осуществляется от маслостанции. С нее
производится управление скоростью и направлением подачи при бурении,
расширение скважин и маневровых операциях бурового патрона. Маслостанция
состоит из маслобака, насосов, двигателя, раздаточного редуктора и пульта
управления.
Пульт управления представляет собой панель, которая одновременно служит
крышкой маслобака.
