Для приема руды от комбайнов, временного ее накопления и перегрузки в
самоходные вагоны грузоподъемностью 15 т (5ВС-15М) применяют
бункер-перегружатель типа БП-14. Применение перегружателей позволяет
значительно сократить время простоев комбайнов в ожидании вагонов в период
доставки руды и сократить время простоев самоходных вагонов в период их
загрузки, что обеспечивает резкое повышение производительности комбайновых
комплексов.
Бункер-перегружатель БП-14А предназначен для обеспечения непрерывной работы
комбайновых комплексов, состоящих из
комбайнов проходческо-очистного типа и самоходных вагонов грузоподъемностью
до 15 т.
Размеры горных выработок, в которых возможна эксплуатация бункера, должны
быть следующие: ширина - не менее 3 м, высота - не менее 2,1 м, угол наклона
почвы на длине до 15 м не более 12°.
Бункер представляет собой бункер-кузов, со встроенным в его днище скребковым
конвейером (рис.4.8).
Кузов состоит из основной рамы с бортами, промежуточной рамы с бортами и
концевой секции. Кузов установлен на колесах и мосте. Концевая секция
крепится к промежуточной раме шарнирно и регулируется по высоте изменением
угла наклона при помощи гидроцилиндров.
Приводная станция конвейера состоит из планетарного и цилиндрического
редуктора и имеет две ведущие звездочки, приводящие в движение скребковую
цепь.
При работе бункер соединен с комбайном жесткой сцепкой. Руда, поступающая от
комбайна, накапливается в загрузочной части кузова. При подходе самоходного
вагона включается донный конвейер и накопившаяся руда донным конвейером
перегружается в самоходный вагон.
Исполнение загрузочной части кузова предусмотрено в двух вариантах: с
вертикальными верхними бортами для работы с комбайнами типа «ПК-8МА» или
«Урал-61» и с наклонными верхними бортами для работы с комбайнами типа
«Урал-20А» и «Урал-10А». Заводом бункер поставляется в первом исполнении,
т.е. с вертикальными бортами.
Все операции по аккумулированию и перегрузке руды выполняются в
автоматическом режиме управления.
Технические характеристики бункер-перегружателя БП-14А

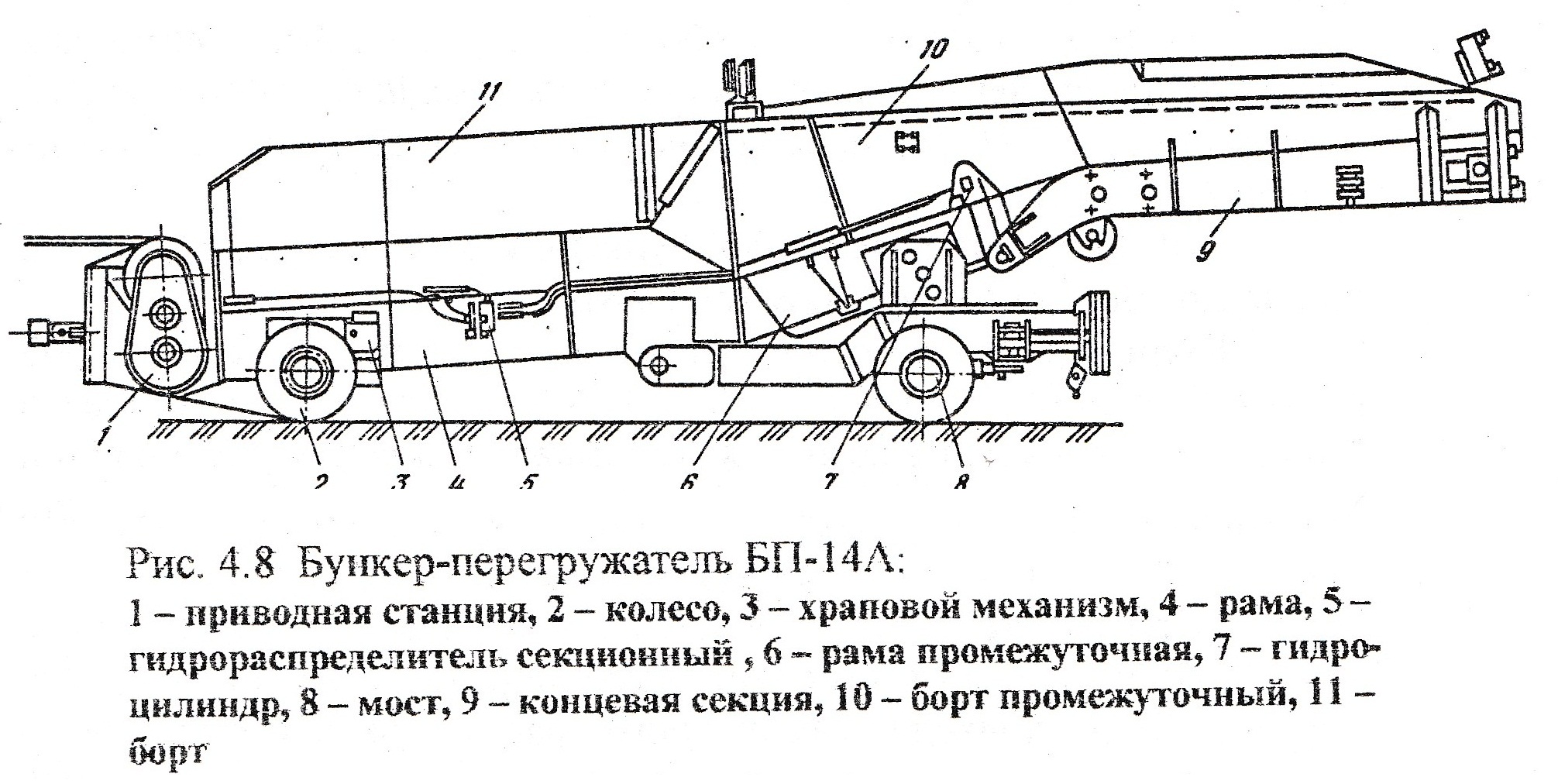

Рисунок 4.8 бункер-перегружатель типа БП-14 А
Таблица 4.8
Параметры
Значение
Производительность по перегрузке
руды, т/с
0,37
Время разгрузки, с, не более
40
Вместимость бункера, м3
13
Грузоподъемность, т
16
Установленная мощность, кВт
33
Радиус поворота, м
10,0
Основные размеры, мм: Длина
8800
Ширина
2200-2800
Высота
1900
Масса, т
10
Изготовитель - Пермский завод
горно-шахтного машиностроения.
