4.1.7. КОМПЛЕКС ОБОРУДОВАНИЯ ДЛЯ ПРОХОДКИ
ГЕЗЕНКОВ « ПГР-1А»
Комплекс оборудования для проходки гезенков ПГР-1А предназначен для
механизации проходки рудоспускных и материальных гезенков сверху вниз по
предварительно пройденным скважинам в подземных условиях калийных рудников.
В состав комплекса входит проходчик гезенков, лебедка ЗЛП, пульт управления
и комплект монтажных частей.

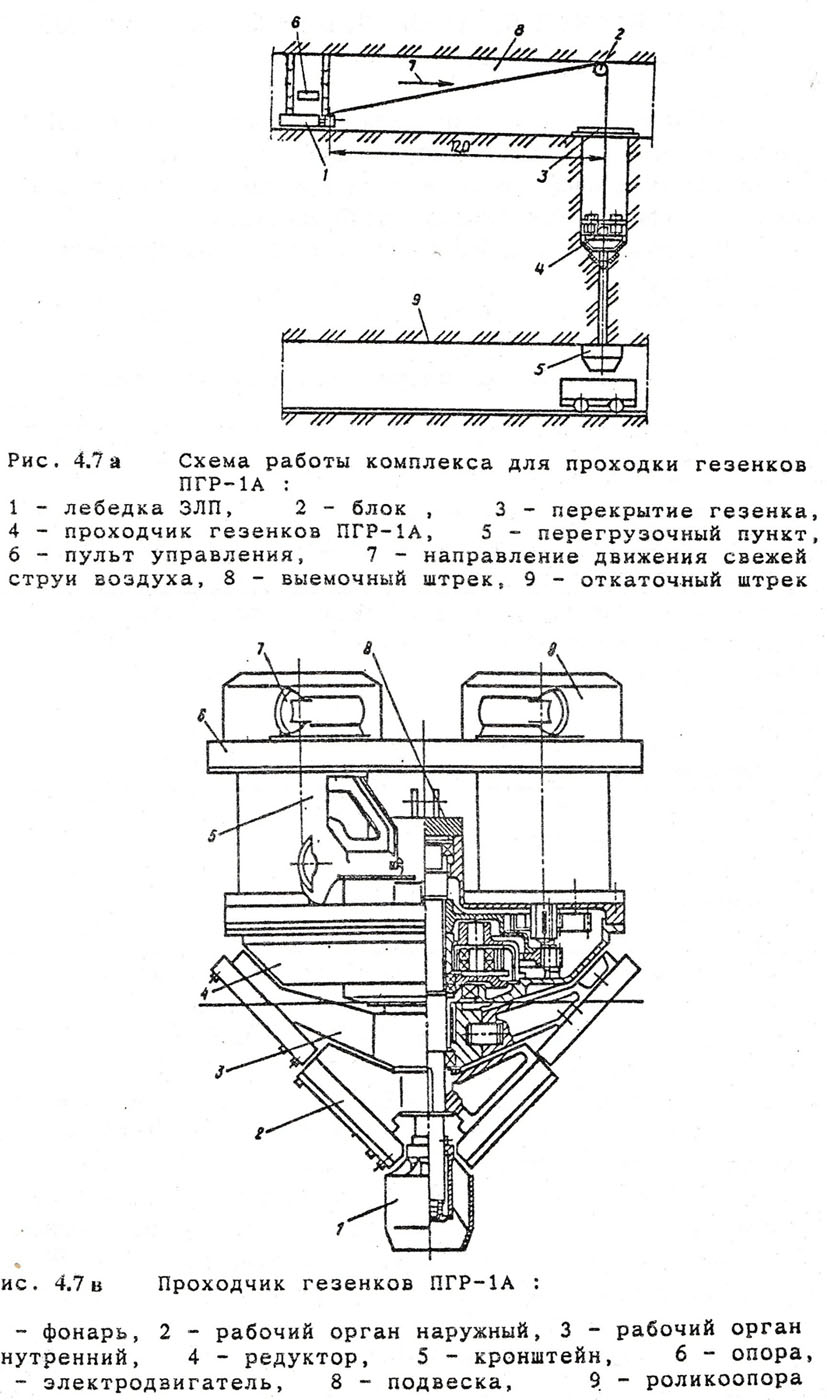

Общий вид проходчика гезенков приведен на рис 4.7.
Техническая характеристика проходчика гезенков
Таблица 4.7.
|
Параметры |
Значение |
|
Диаметр проводимой выработки, мм |
1860 |
|
Диаметр направляющей скважины, мм. |
390(500) |
|
Угол наклона скважины (выработки), градус |
70-90 |
|
Скорость проходки, м/ч |
4,2 |
|
Подача на забой под действием собственного веса |
Бесступенчатая |
|
Усилие подачи на забой, кН |
0-50 |
|
Максимальная скорость резания на рабочем |
|
|
органе, м/с: |
|
|
Внутреннем |
2,54 |
|
Наружном |
1,47 |
|
Установленная мощность, кВт |
90 |
|
Основные размеры, мм: |
|
|
Высота |
2500 |
|
Диаметр |
1860 |
|
Масса, т |
5,0 |
|
Изготовитель - Александровский машиностроительный завод |
