4.1.2. КОМБАЙН «Урал-10А»

Комбайн «Урал-10А» предназначен для применения на очистных работах в камерах и проходки выработок овально-арочной формы по пластам калийных руд мощностью 22-2,6 м при углах падения до ±12 градусов с сопротивляемостью пород до Ар= 450 Н/мм в условиях Старобинского и Верхнекамского месторождений.
Комбайн предназначен для эксплуатации в
макро климатических районах с умеренным климатом и выпускается в соответствии с ГОСТ 15150-69 в исполнении У категории 5 для диапазонов температур окружающей среда от+5° до +35°С.
Комбайн «Урал-10А» (рис. 4.2) состоит из сдвоенного исполнительного органа планетарного типа, верхнего отбойного устройства, бермового органа и гусеничного хода, осуществляющего перемещение комбайна на рабочих и маневровых режимах.
Для подбора отбитой руды и передачи её в транспортные средства служат: шнек, боковые фрезы и конвейер, выполненный в виде рамы комбайна, внутри которой размешена скребковая цепь.
Хвостовая часть конвейера имеет возможность поворачиваться в горизонтальной и вертикальной плоскостях.
Комбайн оборудован электрической и гидравлической системами, а также средствами пылезащиты и бурения шпуров под анкерное крепление выработок.
Синхронизация переносного вращения обеих пар резцовых дисков осуществляется за счет жёсткой кинематической связи через общий привод переносного вращения.
Исполнительный орган через платформу закреплен на раме конвейера.
Рама конвейера шарнирно соединена в средней части с рамой гусеничного хода, а в передней - опирается на два гидроцилиндра, нижние концы которых закреплены на рамах тележек гусеничного хода. На раме конвейера крепятся все основные сборочные единицы

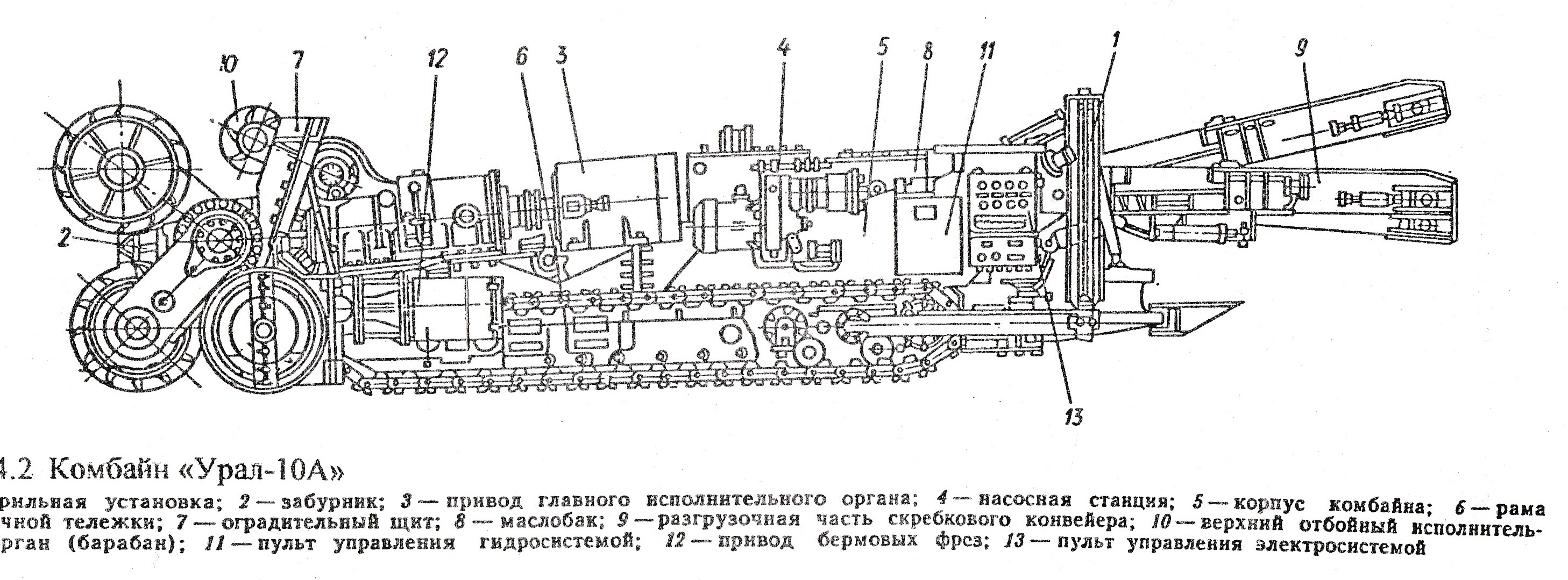

Комбайн «Урал-10А» (рис. 4.2)


комбайна. При помощи гидроцилиндров рама конвейера может быть опущена вниз или поднята вверх, что позволяет управлять движением комбайна в вертикальной плоскости.
Бермовый орган выполнен в виде шнека и двух боковых фрез с приводами, корпуса которых закреплены на передней раме конвейера.
Отбойное устройство, выполненное в виде барабана с резцами и индивидуального электромеханического привода, расположено между редукторами рабочего органа и закреплено на них. В рабочем положении отбойное устройство удерживается двумя гидроцилиндрами, закрепленными через основание на платформе.
Для бурения шпуров под анкерное крепление на комбайне установлена бурильная установка, оснащенная двумя гидромоторами.
Комбайн имеет два электрических пульта управления: местный, установленный в кабине машиниста и вынесенный, позволяющий отключать и включать подачу комбайна из места, не поражаемого продуктами выброса и производить аварийное отключение напряжения, а также гидравлический пульт управления в кабине машиниста.
Комбайн работает в комплексе с бункер-перегружателем и самоходным вагоном. Возможно применение комбайна и без бункер-перегружателя.
Рабочее место машиниста комбайна оборудовано изолирующей кабиной.
Техническая характеристика комбайна «Урал-10А»
