винтами. Прибор закрепляется на штативе с помощью станового винта. Подъемные винты 2 и элевационный винт 5 обеспечивают установку зрительной трубы строго горизонтально по уровню 9.
По способу установки визирной оси в горизонтальное положение современные нивелиры всех типов выпускаются в двух исполнениях: с уровнем 9 (рис. 3.16) при зрительной трубе и с компенсатором углов наклона. В нивелирах с компенсатором достаточно лишь приближенно по уровню 8 выставить прибор, как строго горизонтальное положение визирной оси зрительной трубы устанавливается автоматически (такие нивелиры еще называют самоустанавливающимися).
Нивелиры различают по особенностям конструкции, точности измерений, степени увеличения зрительной трубы и другим параметрам.

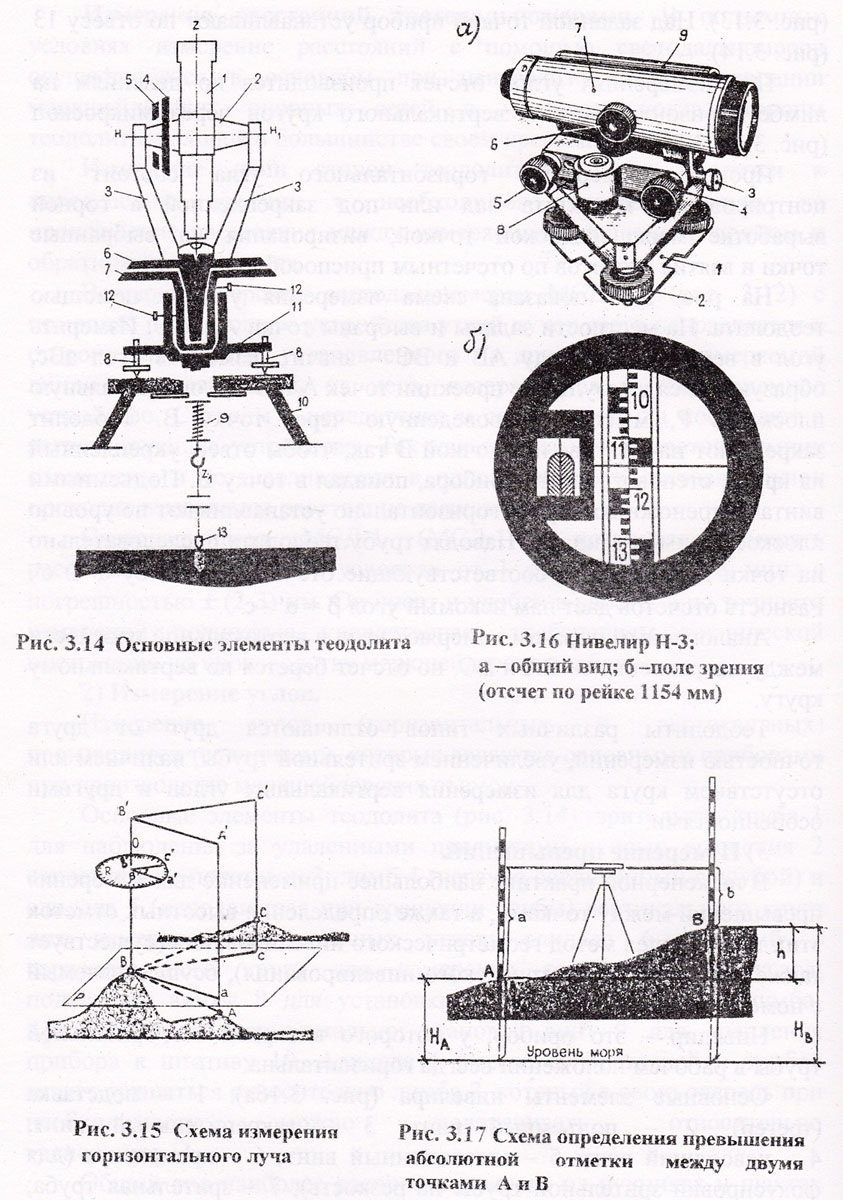

На рис. 3.17 показано, как с помощью нивелира определить абсолютную отметку выбранной точки или превышение одной точки над другой. Нивелир размещают между точками А и В. В одной из этих точек, например А, может находиться репер, т. е. известна ее абсолютная отметка НА. Последовательно в точках А и В выставляется рейка с делениями. Трубу нивелира наводят на рейку и берут отсчеты а и Ь. Превышение точки В над точкой А составит: h = а - b; абсолютная отметка точки В будет: Нр=НА+а-b.
Несколько слов о рейке, по которой снимается отсчет (рис. 3.16в, 3.18, в поле зрения трубы изображение перевернутое). Нивелирная рейка представляет собой цельный или складной брусок шириной 8-10 см, толщиной 2-3 см, длиной 3 или 4 м (рис. 3.16в). По высоте рейка разделена через 1 см черными (красными) и белыми делениями. Каждый дециметр подписан цифрами. Некоторые типы реек снабжаются уровнями для установки их строго вертикально. При работе рейки устанавливают на забитые в землю деревянные кольца, металлические костыли или башмаки (рис. 3.18).
Г еометрическое нивелирование в горных выработках выполняется способом из середины с использованием нивелиров и нивелирных реек. Выполнение геометрического нивелирования в подземных условиях принципиально не отличается от нивелирования на поверхности, однако схемы нивелирования в горных выработках отличаются большим разнообразием, так как реперы могут располагаться как в кровле, так и в почве выработок. Возможны следующие схемы геометрического нивелирования в подземных выработках.

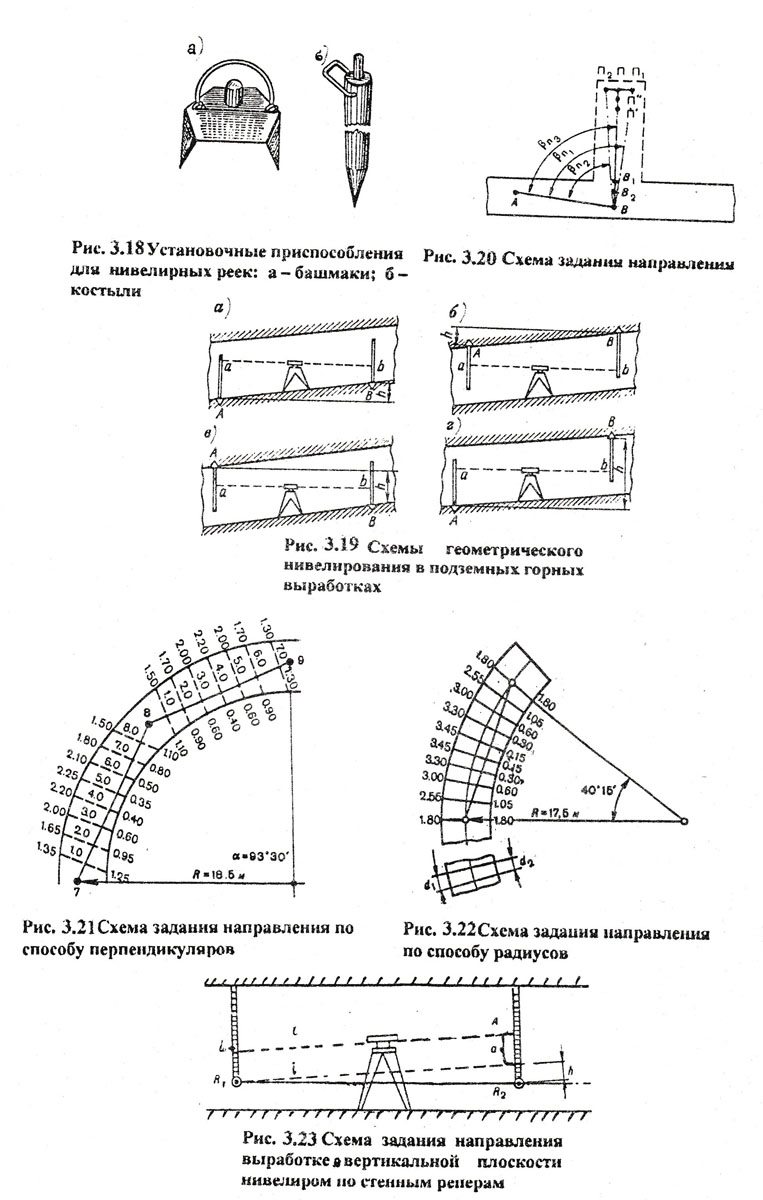

1) Нивелирование ведется по реперам, расположенным в почве выработки (рис. 3.19а). В данном случае превышение пункта В над



пунктом А определяется разностью отсчетов по рейкам, установленным на задней и передней точках: h = а - b (здесь b - превышение, а — отсчет по задней рейке, b — отсчет по передней рейке.
2) Нивелирование ведется по реперам, заложенным в кровлю выработки (рис. 3.196). Превышение равно разности отсчетов, сделанных по рейкам, подвешенным на передней и задней точках: h = b - а.
3) Нивелирование ведется по реперам, из которых задний закреплен в кровле, а передний - в почве выработки (рис. 3 19в). Превышение равно сумме отсчетов по рейкам со знаком минус: h = - (а + b).
4) Нивелирование ведется по реперам, из которых задний закреплен в почве, а передний - в кровле выработки (рис. 3.19г). Превышение переднего репера над задним равно сумме отсчетов по обеим рейкам: h = а + b.
Геометрическое нивелирование в горных выработках обычно выполняется с целью определения высот плановых пунктов опорной и съемочной сетей, а также для составления профилей транспортных путей.
При определении высот пунктов опорной и съемочной сетей нивелирные ходы прокладывают в виде замкнутых полигонов или висячих ходов в прямом и обратном направлениях. До начала нивелирования проверяют незыблемость исходных реперов. Расхождения между ранее установленными контрольными превышениями и превышениями для исходных реперов не должны быть более 30 мм. При нивелировании из середины неравенство плеч для расстояний между рейками 100 м не должно превышать 7-8 м. Отсчеты по рейкам берутся с точностью до 1 мм, расхождения в превышениях на станции - не более 10 мм.
После окончания работ на одной станции нивелир переносят на следующую стоянку (станцию), рейку с заднего пикета устанавливают вертикально на передний связующий пикет нового интервала нивелирования, вторую оставляют на месте. Все работы на последующих станциях повторяются в указанной последовательности. Результаты нивелирования записывают в журнал.
Для составления профиля транспортных путей производят нивелирование по пикетным точкам через 10 или 20 м. Нивелирные ходы прокладывают между пунктами высотной опорной сети или от одного такого пунк та, но в прямом и обратном направлениях.
Камеральная обработка геометрического нивелирования заключается в проверке полевых журналов, вычислении превышений на станциях, постраничном контроле, уравнивании вычисленных превышений, вычислении высот пунктов и пикетов. Вычисление высот производится в специальном журнале.
