Шахтный омметр М4125/1

Для оперативной работы в шахтах применяется шахтный омметр М4125/1, который предназначен для измерения сопротивления различных электрических цепей постоянному току, а также для поиска участков электрических сетей с поврежденной изоляцией (к.з. фазы на землю) в условиях шахт, в том числе опасных по газу или пыли.

Техническая характеристика омметра М4125/1

В омметре М4125/1 нерегулируемые резисторы в целях искробезопас-ности залиты компаундом. Работает омметр по принципу измерения тока,

протекающего через контролируемое сопротивление. Переход с одного диапазона измерений на другой осуществляется переключением шунтирующих и добавочных резисторов путем перестановки штек-кера из одного гнезда в другое.

Принципиальная электрическая схема омметра М4125/1 приведена на рис. 76.


Рис. 76. Принципиальная электрическая схема омметра М4125/1.

При работе с омметром необходимо соблюдать такую последовательность операций. Вначале штек-кер одного проводника вставляют в гнездо «—» а штеккер второго — в гнездо, соответствующее выбранному диапазону измерения.

Далее замыкают накоротко свободные концы проводников и вращением ручки устанавливают стрелку на нулевую отметку шкалы. Присоединяют соединительные проводники к контролируемому объекту и отсчитывают показания прибора. Затем отсоединяют проводники от контролируемого объекта и вынимают штеккеры из гнезда прибора.

В условиях эксплуатации измерение сопротивления изоляции электрических сетей можно производить с помощью реле утечки. Наличие в реле утечки килоомметра с освещаемой шкалой позволяет визуально определять уровень сопротивления изоляции сети. Визуальный контроль сопротивления бывает необходим как для профилактического контроля сопротивления изоляции, так и для отыскания присоединения сети, которое имеет сниженное

сопротивление изоляции. Показания килоомметра соответствуют результирующему сопротивлению изоляции трех фаз включенной сети относительно земли. Для того чтобы судить о сопротивлении изоляции всей сети, измерения должны выполняться тогда, когда все потребители включены в работу. При этом сопротивление изоляции считается допустимым, если его величина находится в диапазоне значений незакрашенной части шкалы килоомметра. Если же сопротивление изоляции находится в диапазоне значений закрашенной части шкалы, то это значит, что его величина ниже значения уставки сопротивления срабатывания реле утечки, т. е. сеть находится в аварийном состоянии, а реле утечки—в неработоспособном, иначе сеть была .бы отключена защитой.

В случае установления факта неработоспособного состояния реле утечки и сопротивления изоляции должны быть приняты меры по устранению неисправностей. Работа участка на этот период прекращена, а напряжение сети отключено.

Необходимость в отыскании присоединения сети с поврежденной изоляцией возникает тогда, когда при работе участка происходят срабатывание защиты от утечек и отключение сети фидерным автоматическим выключателем. В этом случае следует отключить пускателями распредпункта все присоединения, запретить включение их на время проверки и снова включить АФВ. Если и после этого АФВ немедленно отключится, то это означает, что повреждена изоляция в фидерном кабеле. Если же фидерный кабель после отключения всех пускателей не вызывает срабатывания устройства при включении АФВ, то нужно поочередно включить все пускатели. Очевидно, что при включении того пускателя, в цепи которого имеется повреждение изоляции, АФВ отключится.

При поисках присоединения с поврежденной изоляцией следует иметь в виду возможность случая, когда в цепи каждого из пускателей не существует утечки, способной вызвать отключение, но суммарное сопротивление изоляции всей сети мало. Например, при параллельном включении трех гибких кабелей, каждый из которых имеет сопротивление утечки 10 кОм (для сетей 380 В), фактическое (общее) сопротивление утечки всей сети составит 3,3 кОм, что вызовет отключение сети.

Сопротивления утечек отдельных участков сети могут быть приближенно определены с помощью килоомметра, расположенного в корпусе устройства защиты, при поочередном включении и отключении пускателей с учетом сопротивления изоляции фидерного кабеля. В отдельных случаях отключение АФВ может произойти из-за действия максимального реле.

При необходимости в более точном определении сопротивления изоляции ответвления Rот его подсчитывают по формуле

Когда установлено присоединение с поврежденной изоляцией, то само повреждение отыскивается с помощью мегомметра или омметра. Для этого необходимо данное присоединение отключить от пускателя и поочередно измерить сопротивление изоляции всех его элементов (кабеля, двигателя и др.).

Емкость участковой электрической сети практически определяется емкостью кабелей, поскольку их емкость намного больше емкости электрооборудования. По соображениям ограничения тока утечки Правила безопасности ограничивают общую длину кабелей, присоединенных к одному трансформатору или параллельно работающему с напряжением вторичной обмотки 380, 660, 1140 В, чтобы общая емкость фаз относительно земли была не более 1 мкФ на фазу. В условиях эксплуатации приближенно можно считать, что усредненная емкость 1 км кабеля сети имеет общую емкость всех трех фаз относительно земли, равную 1 мкФ. Это означает, что исходя из
требований Правил безопасности общая длина кабелей электрически соединенной сети напряжением до 1140 В должна быть не более 3 км.

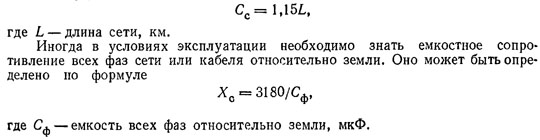

При напряжении сети 1140 В емкость кабелей выше приведенных значений вследствие более высоких диэлектрических свойств изоляции, поэтому максимальную емкость сети при этом напряжении рекомендуется определять по формуле
