6. ЭКСПЛУАТАЦИЯ ЭЛЕКТРООБОРУДОВАНИЯ РАСПРЕДПУНКТА УЧАСТКА ШАХТЫ

6.1. АВТОМАТИЧЕСКИЕ ФИДЕРНЫЕ ВЫКЛЮЧАТЕЛИ

Т/онструкция, электрические схемы и технические данные. Взрывобезопасные ^автоматические фидерные выключатели (автоматы) предназначены для автоматического огключения электрической сети или отдельных отходящих присоединений при возникновении в них к.з., а также для оперативных включений и отключений электрических потребителей при нормальных режимах работы. Автоматы могут быть использованы для отключения сети при срабатывании аппаратуры защиты от утечек, газового контроля и другой защитной аппаратуры, применяемой в подземных выработках шахт [3; 6].

13. Технические характеристики взрывобезопасных автоматических фидерных выключателей серий АФВ и АВ

В настоящее время выпускаются взрывобезопасные автоматические фидерные выключатели серий АФВ и АВ (табл. 13) на напряжение 380 и 660 В и АВ-320Д02 на напряжение 1140 В. Номинальный режим работы их продолжительный. В зависимости от напряжения сети отключающая катушка автомата устанавливается на соответствующее напряжение. Полное время отключения автоматов серии АВ не превышает 0,05 с при кратности тока к. з. к току уставки максимальной токовой защиты, равной !,5. Полное время отключения автоматов серии АФВ не превышает 0,1 с.

Автоматы серии АФВ представляют собой заключенные во взрывонепроницаемые оболочки автоматические воздушные выключатели типа АВМ-4У на ток 350 А (в АФВ с током 200 А) и типа АВМ-6У на ток 500 А (в АФВ

с током 350 А); в автоматах серии АВ во взрывопепроницаемые оболочки встроены автоматические воздушные выключатели типа А3700У.

Автомат АФВ-2БК (рис. 24) отличается от АФВ-1А, АФВ-2А и АФВ-3 наличием блока дистанционного отключения. Автоматы серии АФВ имеют механическую блокировку, которая не допускает повторного его включения, если он отключен в результате срабатывания расцепителей максимального тока QF2.1, QF2.2 (рис. 25, а) Возврат блокировочного устройства в исходное положение производится вручную. В автомате АФВД-2БК (рис. 25, б) при подаче напряжения на зажимы Л/, J72, J13 и иепажатой кнопке SB дистанционного отключения реле К шунтируется диодом и обтекается однонолупериодным током. Включаясь, реле К размыкает свои размыкающие контакты в цепи катушки QF1 независимого расцепителя, при этом автомат может быть включен вручную с помощью рукоятки. При нажатии на кнопку SB реле К отключается, катушка QF1 обтекается переменным током и автомат отключается.

Рис. 24. Автоматический фидерный выключатель АФВД-2БК:
1 — максимальные расцспители; 2 — буфер; 3 — блок дистанционного отключения; 4 — дугогасительные камеры и контактная система; 5 — перегородка; 6 — механизм свободного расцепления; 7 — рукоятка выключателя; 8 — привод кнопки проверки максимальных расцепителсй; 9 — приспособление для открывания крышки; 10 — независимый расцспитель; 11 — коробка вводов; 12— крышка; 13 — изоляционная прокладка, 14 — оболочка.

Рис. 25. Электрические схемы автоматических фидерных выключателей серии АФВ с ручным управлением (а) и АФВД-2БК с дистанционным отключением (б).

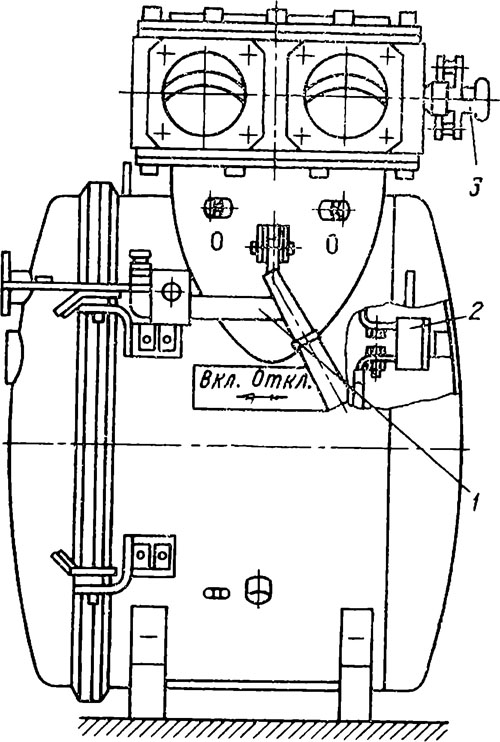

Рис. 26. Автоматические фидерные выключатели АВ-200ДО и АВ-320ДО:
Н — отделения выводов и вводов; III, IV—отделения разъединителя коммутационного аппарата; 1 — механическая блокировка крышки с рукояткой разъединителя; 2 — трансформатор тока; 3, 5 — кабельные выводы; 4, 5 — смотровые окна вольтметра и сигнальных ламп; 7 — блок ПМЗ; 8 — привод выключателя; 9 — выключатель А3700У; 10 — взрывонепроницаемая оболочка; 11 — панель аппаратуры управления и сигнализации; 12, 13 — проходные зажимы; 14, 15 — рукоятки приводов выключателя и блокировочного разъединителя.

Автоматы АВ-200ДО и АВ-320ДО (рис. 26) отличаются друг от друга только трансформаторами тока, имеют отделение III разъединителя, в котором устанавлен блокировочный выключатель QS, и отделение IV коммутационного аппарата. В отделении коммутационного аппарата, закрываемого быстрооткрываемой крышкой, размещены (рис. 27): автоматический выключатель QF с независимым QFJ, нулевым QF2 и максимальными QF3 расцепителями; блок максимальной токовой защиты А1 (ПМЗ) трансформаторы тока ТА1У ТА2 и ТАЗ; блоки блокировочного реле утечки А5 (БРУ), дистанционного отключения АЗ (ДО), присоединения блокировочного реле утечки А6 и диодов А2\ трансформатор напряжения Тр\ кнопки S1 проверки блокировочного реле утечки и S2 возврата максимальной токовой защиты ПМЗ; сигнальные лампы Я/, Н2 и FI3, вольтметр PV с добавочным резистором R.

Механическая блокировка выключателей позволяет открыть быстро-открываемую крышку только при отключенном выключателе QS и не допускает его включения при открытой крышке. Отключить QS можно только при выключенном автомате.

Автомат АВ-320Д02 (рис. 28) отличается от АВ-320ДО наличием двух блоков дистанционного отключения ДО и отсутствием устройства блокировки и включения выключателя QF при недопустимом снижении сопротивления изоляции фаз силовой цепи относительно земли (защита типа БРУ).

Электрические схемы автоматов серии АВ обеспечивают максимальную токовую защиту от токов к.з. отходящих силовых цепей; защиту от потери управления цепи дистанционного отключения при обрыве или замыкании проводов, проложенных в кабеле; блокировки, предотвращающие включение автомата при снижении сопротивления изоляции относительно земли в силовой цепи ниже 30 кОм (кроме АВ-320Д02) или при к.з. в силовой цепи; световую сигнализацию о включении выключателя, срабатывании устройства защиты (кроме АВ-320Д02) и проверку их действия.

Автоматы АВ-320Д02 на напряжение 1140 В отличаются от АВ-320ДО тем, что на боковой части их корпуса имеются два смотровых окна для визуального контроля положения контактов блокировочного разъединителя, конструкция которого обеспечивает заземление его ножей в отключенном состоянии. Конструкция коробки вводов автоматов АВ-320Д02 обеспечивает подсоединение кабелей марки ЭВТ или гибких экранированных кабелей.
