§ 2. ВЕНТИЛЯЦИОННЫЕ УСТАНОВКИ

Центробежные вентиляторы низкого давления в геологическом бурении

Вентиляторы типов ЭВР и ВРН имеют низкий к. п. д., поэтому они заменены более экономичными вентиляторами с лопатками, загнутыми назад.

Вентиляторы типа Ц4-70 (№ 2,5—№ 7) предназначены для перемещения воздуха и неагрессивных газов в системах приточной и вытяжной вентиляции общественных и промышленных зданий. Эти вентиляторы но сравнению с другими того же назначения имеют более высокий к. п. д., а также пологую кривую характеристику потребляемой мощности. Электродвигатели подбирают с такой частотой вращения, чтобы окружная скорость рабочего колеса не превышала 45 м/с. Техническая характеристика вентиляторов типа Ц4-70 приведена в табл. V.11.

Вентиляторы типа Ц4-68 предназначены для вентиляции общепромышленных зданий, а в специальном исполнении —для перемещения химически агрессивных газов и взрывоопасных газовоздушных смесей. Эти вентиляторы выпускают в металлическом и винипластовом исполнении. Винипластовые вентиляторы характеризуются небольшим шумом. Основные технические параметры этих вентиляторов даны в табл. V.12.

Центробежные вентиляторы среднего и высокого давления

Вентиляторы типов BP, ВРС, «Сирокко» имеют к. п. д.

0,6—0,67. Они постепенно заменяются более экономичными.

Вентиляторы типа Ц4-70 (№ 8—М 16) предназначены для перемещения неагрессивных газов при температуре не выше 180 °С, содержащих пыль и другие твердые примеси без липких веществ. По сравнению с другими вентиляторами аналогичного назначения они более эффективны, так как регулируются осевыми направляющими аппаратами.

Вентиляторы типа Ц4-76 применяют для проветривания шурфов и для вентиляции общепромышленных зданий. Регулируются они осевыми направляющими аппаратами, установленными перед входным отверстием вентилятора, и отличаются высокой экономичностью.

Техническая характеристика вентиляторов среднего давления приведена в табл. V.13.

В табл. V.14 приведена техническая характеристика широко распространенных вентиляторов высокого давления.

Рудничные центробежные вентиляторы

В вентиляторах двустороннего всасывания два колеса одностороннего всасывания работают параллельно, за счет чего достигается практическое удвоение подачи без увеличения диаметральных размеров. Вентиляторы двустороннего всасывания имеют шифр ВИД (вентилятор центробежный двусторонний) , одностороннего — ВЦ.

Вентиляторы, регулируемые закрылками лопаток рабочих колес, имеют шифр ВЦЗ (вентилятор центробежный закры-лочный); вентиляторы с электрическим регулированием специального шифра, как правило, не имеют. В некоторых случаях в шифр вентилятора вводится его назначение: ВШЦ-16 (III — шурфовый); ВЦП-16 (П — проходческий); ВРЦД-4,5 (Р — рудничный).

Вентилятор ВШЦ-16 применяется преимущественно для флангового проветривания и устанавливается на вентиляционных шурфах, ВЦП-16 — для проветривания забоев стволов при их проходке; ВРЦД-4,5 разрабатывался специально для вентиляции глубоких рудников. Основной параметр шахтных центробежных вентиляторов — диаметр рабочего колеса, который входит в шифр машины (в дециметрах).

К вентиляторам одностороннего всасывания относятся ВЦ-11, ВШЦ-16, ВЦП-16: ВЦ-25, ВЦ-32, ВЦЭ-32 и ВЦ-7 (табл. V.15). Основной элемент, обусловливающий компоновочное решение и конструктивные особенности этих вентиляторов— ротор, который может быть либо консольным (ВЦ-16, ВШЦ-16, ВЦП-16, ВЦ-25), либо двухопорным с рабочим колесом, расположенным между подшипниковыми опорами. Последнее решение используется в более крупных вентиляторах ВЦ-32 и ВЦЭ-32.

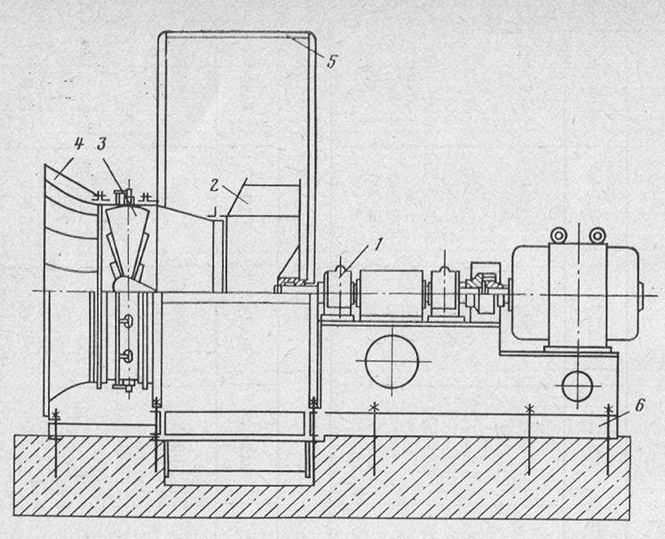

Рабочее колесо вентилятора ВЦ-7, предназначенного для установки в подземных выработках, насажено непосредственно на вал электродвигателя. Центробежные вентиляторы с диаметрами рабочих колес 1100 и 1600 мм состоят из ротора 1, рабочего колеса 2, спирального кожуха 5, осевого направляющего аппарата 3 и сварной рамы 6, входного коллектора 4 (рис. V.10).

Рис. V.10. Вентилятор ВЩЦ-16

Осевые вентиляторы

Осевые вентиляторы предназначены для главного проветривания разведочных шахт, рудников и угольных шахт. В качестве их привода применяются синхронные и асинхронные электродвигатели.

Одноступенчатые вентиляторы имеют следующие схемы: К, состоящую только из рабочего колеса (К); К + СА, вклю-чающую, кроме рабочего колеса, спрямляющий аппарат (СЛ); ВНА + К с установленным перед рабочим колесом входным направляющим аппаратом (ВНА); ВНА+К + СА. Двухступенчатые вентиляторы имеют схемы К + СА + К+СА, ВЫА +

+ К+НА+К+СА.

Вентиляторы ВОК и ВОКД (вентилятор осевой с кручеными лопатками соответственно одноступенчатый и двухступенчатый), выполнены по аэродинамической схеме ЦАГИ К-06 (0,6 — отношение диаметра втулки к диаметру колеса). Эти вентиляторы изготовляют по двум схемам: с входным направляющим аппаратом и без него. Промежуточные направляющие аппараты крупных вентиляторов с колесом диаметром 2,4 м и более выполняются с резервными лопатками, у которых поворотные элементы — закрылки (части лопаток). Уменьшение диаметра втулки в этих вентиляторах увеличило долю статического давления в полном давлении, что повысило статический к. п. д. установки до 0,72—0,78 при средневзвешенном к. и. д., равном 0,67—0,70.

Двухступенчатые вентиляторы ВОД-11, ВОД-21, ВОД-ЗО, ВОД-40, ВОД-50 выполнены но аэродинамической схеме ЦАГИ К-84 (К—кручение лопатки, 84 — коэффициент быстроходности). Они имеют более высокий к. п. д. по сравнению с вентиляторами ВОК и ВОКД, причем средневзвешенный к. п. д. их в области нормальной работы не менее 0,75.

Техническая характеристика осевых вентиляторов главного проветривания приведена в табл. V. 16.

Вентиляторы местного проветривания

Вентиляторы местного проветривания предназначены для проветривания тупиковых выработок, куда воздух нагнетается ио металлическим, прорезиненным, матерчатым или пластмассовым трубам диаметром 300—1 000 мм. К ним относятся осевые вентиляторы «Проходка-500-2М», СВМ (старого типа), ВМ и ВМИ (нового типа).

Практика эксплуатации велтиляторов местного проветривания показала, что при проходке выработок, когда длина трубопровода сравнительно невелика (до 150 м), вентилятор должен быть одноколесным, а в дальнейшем к нему может быть последовательно присоединен другой вентилятор. Такие вентиляторы СВМ (секционный вентилятор местного проветривания) имеют проточную часть, состоящую из входного направляющего аппарата, рабочего колеса с 10-ю кручеными лопатками из алюминиевого сплава и спрямляющего аппарата с 11-ю лопатками. Для расширения зоны эффективной работы перед рабочим колесом установлен сепаратор-венец из большого числа штампованных лопаток. К сварному кожуху вентилятора приварены неподвижные штампованные лопатки направляющего и спрямляющего аппаратов.

Вентиляторы ВМ нового типа имеют следующие особенности:

1) при помощи направляющего аппарата можно регулировать подачу и давление в широких пределах;

2) рабочее колесо обеспечивает меридиональное ускорение потока (в направлении от малого основания к большому основанию конуса втулки), при этом почти вся энергия, подводимая к рабочему колесу, превращается в динамическое давление;

3) лопатки рабочего колеса выполнены из капрона, что исключает искрообразование при соприкосновении лопаток с кожухом и уменьшает шум.

Для снижения шума при работе осевых вентиляторов местного проветривания применяются разборные глушители, устанавливаемые на всасывающей и нагнетательной сторонах.

Техническая характеристика вентиляторов местного проветривания приведена в табл. V.17.
