Центробежные насосы со спиральным отводом

Спиральные многоступенчатые насосы широко применяются при оборудовании водоотливных установок в сложных гидрогеологических условиях. Конструктивными особенностями их являются: четное число рабочих колес, разъемность корпуса по горизонтальной линии, расположение напорного и всасывающего патрубков в нижней части корпуса, что позволяет проводить ревизию насоса без отсоединения трубопроводов и электродвигателя.

Осевое усилие уравновешивается вследствие симметричного расположения входных отверстий рабочих колес, а не-уравновешенная его составляющая воспринимается радиально-упорными шарикоподшипниками, фиксирующими положение ротора в корпусе насоса. Электродвигатель соединен с насосом эластичной муфтой, что сглаживает динамические нагрузки при пуске насосного агрегата.

Рассмотрим характеристики и опыт эксплуатации отдельных типов спиральных насосов.

Насосы ЗВ 200x2 и ЗВ 200 X 4 (табл. V.2) выполняются двух- и четырехступенчатыми, с горизонтальным валом, рабочими колесами с односторонним входом, с подачей 250— 540 м3/ч при напоре до 240 м.

Насосы 5МД, 8МД (табл. V.3)—горизонтальные, многоступенчатые (трех- и пятиколесные) спирального типа все чаще применяются при работе водоотливных установок с отрицательной высотой всасывания.



Первая ступень насоса имеет двухсторонний подвод жидкости к рабочему колесу, остальные ступени — с односторонним подводом жидкости. Осевое усилие уравновешивается вследствие встречного расположения всасывающих отверстий рабочих колес, остаточное неуравновешенное усилие воспринимается шаровой пятой. Вода из первой ступени во вторую и третью у насосов 8МД 6x5 подается по специальным переводным трубам, расположенным в верхней части над крышкой насоса. В последние две ступени вода попадает по каналам, отлитым в нижней половине корпуса. Рабочие колеса и корпус насоса изготовляют из чугуна. Вал, выполненный из стали, опирается на два подшипника скольжения с принудительной смазкой и уплотнен обычными сальниками с мягкой набивкой.

Насосы 10НМК-2 широко распространены на рудниках цветной и черной металлургии при откачке пресных вод. Насосы рассчитаны на высокое давление, имеют два рабочих колеса с односторонним подводом жидкости. Сальник со стороны всасывания имеет водяное уплотнение, что предохраняет насосы от подсоса воздуха во время работы. Корпус, рабочие колеса и уплотнительные кольца выполнены из чугуна.

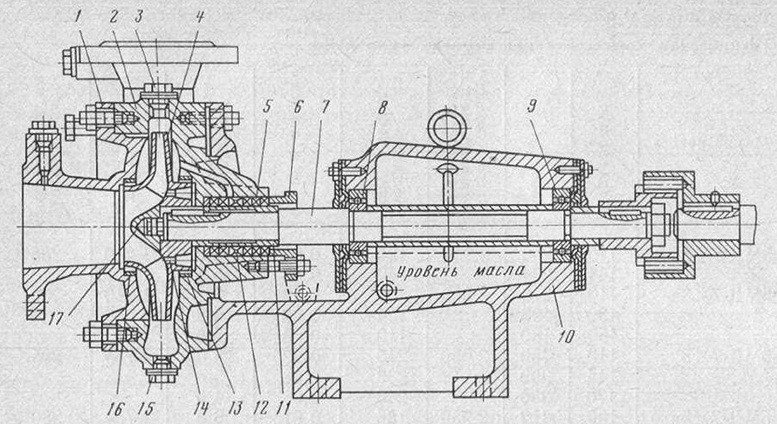

Рис. V.4. Насос 4К-8:
1 — крышка, 2 — корпус; 3, 15 — пробки; 4 — рабочее колесо; 5 — сальник; 6, 11 — втулки; 7 — вал; 8, 9 — шарикоподшипники; 10— опорный кронштейн; 12 — кольцо гидрозатвора; 13, 16 — уплотнительные кольца; 14 — разгрузочные отверстия; 17 — гайка













Центробежные насосы консольного типа

При геологоразведочных работах широко применяются консольные центробежные насосы типа К. Эти насосы — горизонтальные одноступенчатые с рабочим колесом одностороннего всасывания, предназначены для перекачивания воды

с температурой до 80 °С. Конструкция такого насоса показана на рис. V.4. Насосы типа К (табл. V.4) выпускаются с упругой муфтой для непосредственного соединения с электродвигателем или со шкивом для ременного привода.









Погружные центробежные насосы

Погружные центробежные насосы применяют для подъема воды из скважин. По типу привода они делятся на: центробежные с вертикальным приводным валом и электродвигателем на поверхности; центробежные с погружным электродвигателем.

Насосы, типа АТН (табл. V.5) приводятся в движение от электродвигателя, устанавливаемого на поверхности. Насосы этого типа — центробежные многоступенчатые, секционные — применяются для откачки воды из скважин с динамическим уровнем до 100 м.

Насос АТН-8-1-11 расшифровывается следующим образом: артезианский турбинный насос, первая цифра — условный наружный диаметр насоса в дюймах; вторая цифра — номер модели насоса; третья цифра — число рабочих колес.

Недостатки этих насосов—большая масса, высокая стоимость и большие диаметры скважин для их установки. Эти насосы в основном используются в стационарных условиях для водоснабжения и водопонижения с целью осушения рудных залежей, шахтных полей и др.

Насосы типов АП и АПВ (табл. V.6) используют только для откачки осветленной воды.

Погружные насосы типа ЭЦНВ (табл. V.7) предназначены для работы в неагрессивной воде с содержанием механических примесей не более 0,01 % по массе и при температуре до 25 °С.

Насосы типов ЭПЛ и ЭПНЛ (табл. V.8) — лопастные, предназначены для откачки воды из скважин диаметром 168 мм и выше.

Насосы типа ЭПН (табл. V.9) разработаны Гидропроектом на базе насосов ЭПЛ и ЭПНЛ для скважин диаметрами 150, 200 и 250 мм с целью работы в тяжелых гидрогеологических условиях.
