Расходомер электромагнитный ЭМР-2

Прибор ЭМР-2 предназначен для измерения расхода не содержащей масляных примесей промывочной жидкости, закачиваемой в скважину при колонковом геологоразведочном бурении.

Техническая характеристика ЭМР-2

Верхние пределы измерения, л/мин ........................150 и 300

Предел основной приведенной погрешности, % ............±4

Напряжение питания, В ..................................380±76

Частота тока, Гц..........................................50± 1

Потребляемая мощность, В А, не более ....................40

Рабочий диапазон температуры окружающего воздуха, °С . . от —30 до +50 Относительная влажность, %, не более: от изменения температуры окружающего воздуха на каждые

10 °С от 20 °С ..........................................2

от изменения напряжения питания на каждые 10 % от 380 В 2

Предельные климатические условия:

температура окружающего воздуха, °С .........от —40 до +65

относительная влажность при 30 °С, % ..................95=fc3

температура промывочной жидкости, °С, не более..........40

Верхний предел рабочего давления измеряемой среды, МПа 10

Допустимая нагрузка по давлению в трубопроводе преобразователя, % ..................................................60

Габариты пульта прибора, мм, не более.......... 320X250X250

Масса пульта, кг, не более................................15

Габариты преобразователя расхода, мм, не более ..... 260Х 150Х 160

Масса преобразователя, кг, не более ......................12

Длина кабеля питания, м, не менее........................10

Номинальная длина линии связи, м ........................12

Расходомер ЭМР-2 состоит из двух основных частей: преобразователя расхода 1 и пульта показывающего прибора 2, 3.

В корпусе пульта показывающего прибора вмонтированы основные узлы измерителя. На лицевой панели пульта находятся показывающий прибор (МА) и усилитель. С левой стороны корпуса к боковой стенке крепится феррорезонансный стабилизатор напряжения. На нижней стенке корпуса пульта установлены клемма защитного заземления К, разъемы Ш7—Ш10 и Ш1—Ш4, через которые с помощью кабелей прибор 1 подсоединяется к преобразователю расхода, и разъемы Ш11—Ш12, через которые с помощью кабелей прибор подсоединяется к сети. Принцип действия прибора основан на явлении электромагнитной индукции. Преобразователь расхода преобразует скорость движения проводящей жидкости, проходящей через его трубопровод, в электрическое напряжение переменного тока.

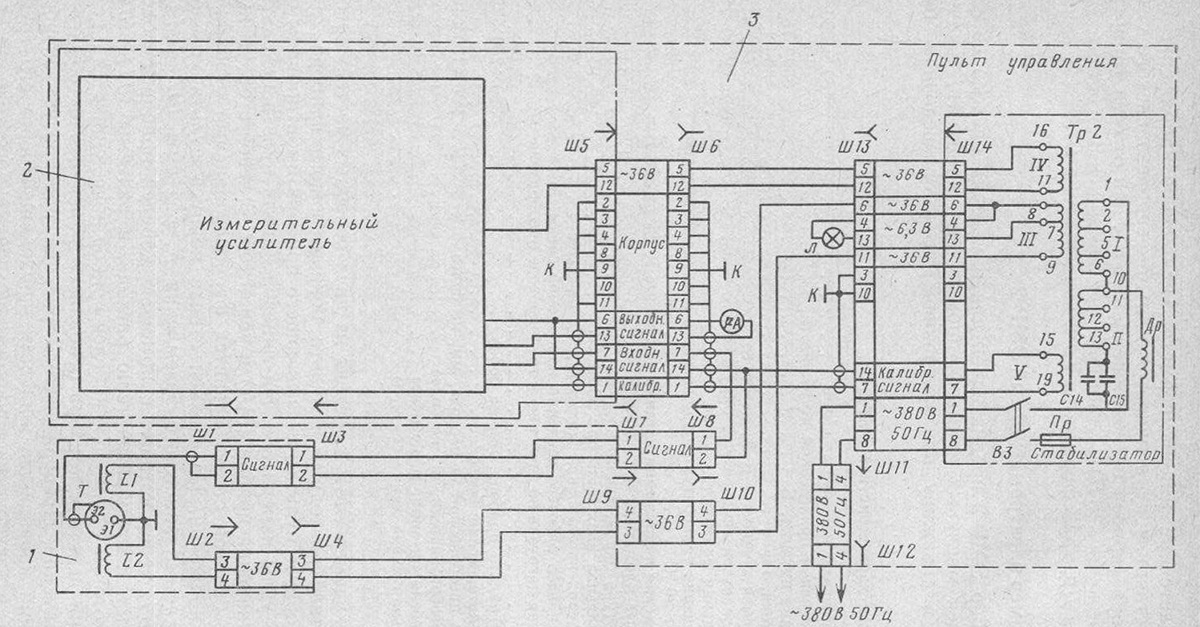

Рис. IV.3. Расходомер ЭМР-2:
1—датчик расхода; 2 — измерительный усилитель; 3 — пульт управления

Сигнал переменного напряжения от преобразователя 1 с помощью кабеля через разъемы Ш1, Ш3 подается на вход усилителя 2. Переменное напряжение с выхода усилителя при помощи диодов преобразуется в напряжение постоянного тока и подается на показывающий магнитоэлектрический прибор рЛ, шкала которого проградуирована в единицах расхода жидкости. Принципиальная схема ЭМР-2 приведена па рис. IV.3.

Действие преобразователя основано на явлении электромагнитной индукции, состоящем в том, что при движении в магнитном поле проводящей жидкости наводится э. д. с., пропорциональная магнитной индукции и скорости движения жидкости. Наведенная э. д. с. направлена перпендикулярно к направлениям магнитного поля и скорости движения жидкости.

Преобразователь состоит из трубопровода Т с вмонтированными в него электродами Э1—Э2, магнитной системы, образованной магнитопроводом и двумя обмотками L1 и L2 и кожуха. Магнитопровод состоит из двух полупакетов, собранных из ILI-образных пластин электротехнической стали и стянутых винтами. В среднем стержне магнитопровода имеется зазор, в который помещен трубопровод датчика, изготовленный из немагнитного материала и футерованный изнутри полиэтиленовой трубкой.

Электроды Э1 и Э2 расположены в диаметрально противоположных точках поперечного сечения трубопровода Т па линии, перпендикулярной к направлению магнитного потока. Электромагнитная система создает магнитное поле внутри трубопровода, перпендикулярное к его оси. При движении жидкости индуктирования между электродами Э1 и Э2 разность потенциалов но сигнальному кабелю подается на входное сопротивление, расположенное в пульте прибора и включенное параллельно входу усилителя.
