Механизмы для свинчивания и развинчивания бурильных труб
Механизм ПО-49А предназначен для свинчивания и развинчивания бурильных
труб диаметрами 50 и 63,5 мм и утяжеленных бурильных труб диаметрами 73,
89 и 108 мм. Он используется в комплексе с буровыми станками типа ЗИФ.

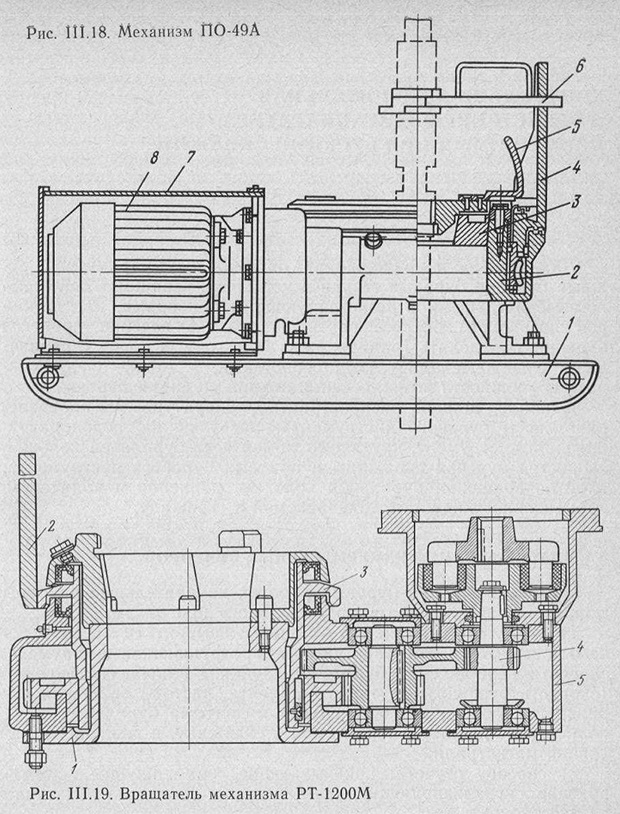

Конструкция механизма ПО-49А показана па рис. III.18. Механизм состоит
из корпуса 2, водила 4, съемного центратора 3, подкладной вилки 5,
ведущей вилки 6, салазок /, электродвигателя 8 с кожухом 7. Механизм
работает следующим образом. В нижнюю прорезь муфты замка колонны
бурильных труб вставляется подкладная вилка 5 и опускается на центратор.
После этого в прорезь корпуса замка вставляется ведущая вилка в и
включается электродвигатель. Водило, вращаясь по часовой стрелке или
против нее, наносит удар по ведущей вилке и свинчивает или развинчивает
замок бурильных труб.
Техническая характеристика механизмов для свинчивания и развинчивания
труб приведена в табл. III.6.
Механизм РТ-1200 применяется для свинчивания и развинчивания бурильных
труб диаметрами 42, 50 и 63,5 мм, а также утяжеленных бурильных труб
диаметрами 73, 89 и 108 мм при спуско-подъемных операциях. Он может быть
использован при бурении вертикальных и наклонных скважин в комплекте со
станками СКБ-4, СКБ-5, СКБ-8, ЗИФ-1200МР и ЗИФ-1200МРК.
Модернизированный труборазворот РТ-1200М (рис. 111.19) состоит из рамы
1, служащей для крепления его над устьем скважины, вращателя 5,
представляющего собой двухступенчатый редуктор с цилиндрическими парами
шестерен 4, электродвигателя, сообщающего через редуктор вращательное
движение водилу 3, которое с помощью ведущей вилки 2 передает крутящий
момент свинчиваемой свече. Буровой снаряд подвешивается на подкладной
вилке, устанавливаемой в центраторе.
Шарнирные ключи предназначены для свинчивания бурильных труб при
сиуско-подъемных операциях, а также при сборке-разборке бурильных
свечей.
Короночные ключи предназначены для снятия (свинчивания) с колонковых
труб твердосплавных коронок диаметрами 36, 46, 59, 76, 93, 112, 132 и
151 мм, корпусов кернорвателей и для навинчивания их во время
спуско-подъемиых операций в процессе бурения геологоразведочных скважин.
Рис. III. 18. Механизм Г10-49А
Рис. III.19. Вращатель механизма РТ-1200М
